Registerkarte BPlan
Hinweis
Diese Registerkarte steht nur mit der Option BPL zur Verfügung.

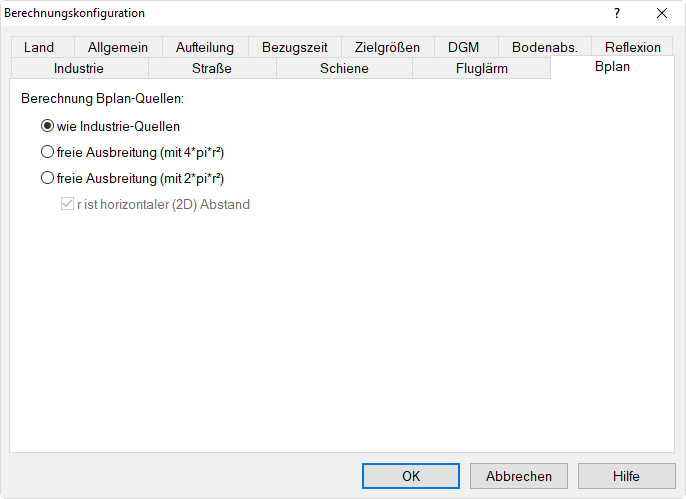

Auf der Registerkarte „BPlan“ können zum Zwecke der Emissionskontingentierung in der Bauleitplanung mit Hilfe von BPL-Flächenquellen (siehe Bplan-Flächenquelle) drei verschiedene Ausbreitungsbedingungen gewählt werden.
wie Industrie-Quellen
- Mit dieser Option erfolgt die Ausbreitungsrechnung nach der gewählten Industrie-Richtlinie (siehe Dialog Berechnung|Konfiguration, Registerkarte „Normen“, siehe Registerkarte Normen).
freie Ausbreitung (mit 4*pi*r²)
Bei dieser Option wird ausschließlich die geometrische Ausbreitungsdämpfung als Vollkugel-Ausbreitung berücksichtigt: Lp = Lw - 11 dB - 20 lg r. In diesem Fall werden keine anderen Dämpfungseffekte (wie z.B. Luftabsorption, Beugung) berücksichtigt.
freie Ausbreitung (mit 2*pi*r²)
Bei dieser Option wird ausschließlich die geometrische Ausbreitungsdämpfung als Halbkugelausbreitung berücksichtigt wird:Lp = Lw - 8 dB - 20 lg r. Auch in diesem Fall werden keine anderen Dämpfungseffekte berücksichtigt.
Option „r ist horizontaler (2D) Abstand“: Bei Aktivierung dieser Option wird zur Berechnung der geometrischen Ausbreitungsdämpfung der auf die xy-Ebene projizierte Abstand verwendet. Diese Einstellung entspricht der Abstandsdefinition in DIN 45691 45691-2006.
Mischpegel in Verbindung mit Option BPL
Bitte beachten Sie, dass die Optimierung von flächenbezogenen Schallleistungspegeln mit der CadnaA-Option BPL nur für den reinen Tagpegel Ld und den reinen Nachtpegel Ln erfolgen kann (Listenfeld „Zeitraum“ im Dialog BPlan-Flächenquelle). Insbesondere ist die Optimierung von Mischpegeln (wie Lde oder Lden) ausgeschlossen.
Zur Optimierungsrechnung im Zusammenhang mit der TALärm sind 16 Stunden für die Bezugszeit tagsüber (13 + 3 Stunden) und 1 Stunde für die Bezugszeit nachts einzugeben (Dialog Konfiguration, Registerkarte „Bezugszeit“). Verwenden Sie dazu in 16 Felder der Stundenzuordnung den Buchstaben „D“ (für tagsüber) und in einem Feld den Buchstaben „N“ (für nachts).
Iterationsweite editieren
Die standardmäßig verwendete Schrittweite bei der Iteration im Zusammenhang mit BPL-Quellen beträgt 0.1 dB.
Bei großen Anzahlen an BPL-Quellen kann zur Laufzeitoptimierung die Schrittweite mit dem lokalen Textbaustein BPL gesteuert werden.
Beispiel
Bezeichnung: BPL
Text: DELTA_L=1.0
In diesem Fall wird eine Schrittweite von 1.0 dB innerhalb der BPL-Optimierungsrechnung verwendet.
