Einfluss von Abstand und Luftabsorption

Im Folgenden wird der Einfluss der Abstandsdämpfung (geometrische Divergenz) und der Luftabsorption untersucht.

  • Öffnen Sie erneut den Dialog Geometrie der Punktquelle. Geben Sie für die Höhe der Punktquelle 1000 m ein.

Hinweis

Durch Eingabe dieser Höhe wird ein Einfluss der Bodendämpfung und der Bodenreflexion auf das Berechnungsergebnis ausgeschaltet.

  • Wählen Sie das Objekt „Immissionspunkt“ aus dem Werkzeugkasten. Geben Sie - in analoger Weise, wie für die Punktquelle beschrieben - die Koordinaten (x,y) = (200,100) ein.
  • Doppelklicken Sie anschließend auf den Rand des Immissionspunktes, um dessen Objektdialog zu öffnen.
  • Setzen Sie im Dialog Geometrie die Immissionspunkthöhe auf 1000 m.
  • Aktivieren Sie die Option "Generiere Strahlen (als Hilfspolygon)" am unteren Ende des Dialogs.

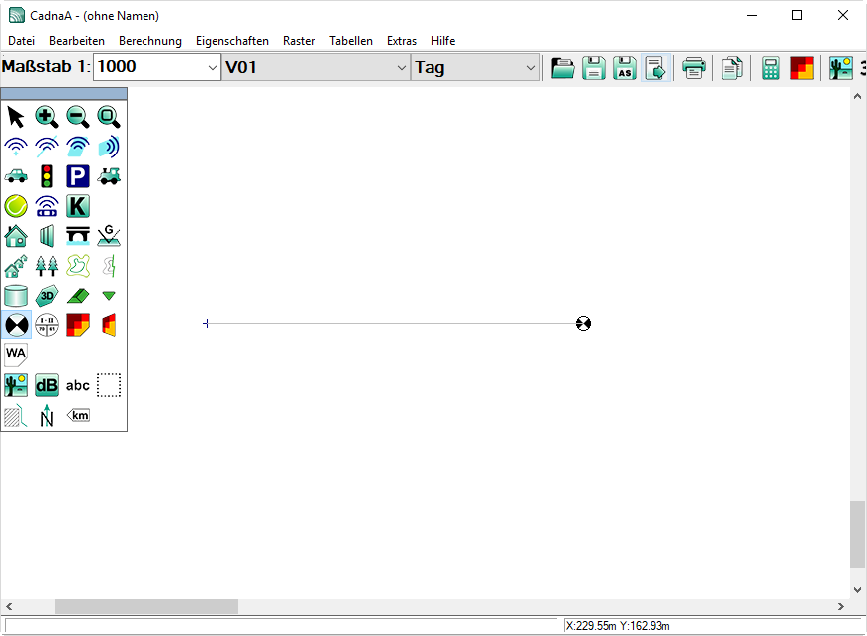

Ansicht nach Eingabe von Punktquelle und Immissionspunkt

  • Starten Sie nun die Berechnung durch Klick auf das Taschenrechner-Symbol auf der Symbolleiste ().

  • Öffnen Sie anschließend den Dialog Immissionspunkt zur Kontrolle des berechneten Schalldruckpegels.

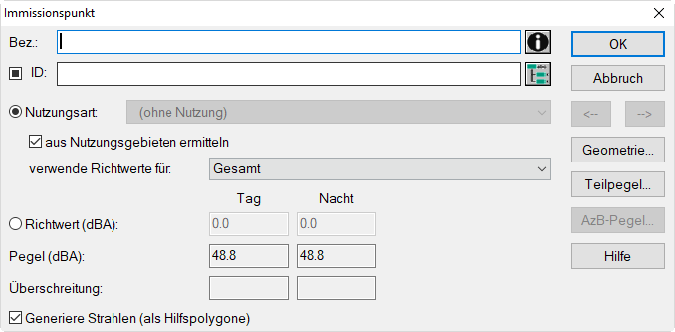

Immissionspunkt: angezeigter Ergebnispegel LpA = 48,8 dB(A)

Da bei einer Höhe von 1000 m die Bodendämpfung (Agr) und Richtwirkung (Domega) vernachlässigt werden kann, spielt bei der Berechnung des Immissionspegels nur das Abstandsmaß und die Luftabsorption eine Rolle.

\(L_{AT}=L_{wA}-A_{div}-A_{atm}\)

Somit:

\(L_{AT}=100dB(A)-[20\lg (100m/1m)+11]dB-0.002dB/m*100m\)

\(L_{AT}=100dB(A) - 51 dB - 0.2 dB = 48.8 dB(A)\)
