Verbinde Linien

In CadnaA können Abschnitte linienförmiger Objekte der gleichen Objektart zu einem einzigen Objekt verbunden werden. Dabei werden die Parameter des ersten Objekts, mit dem die anderen Objekte verbunden werden, auf diese übertragen.

Der Verbindungsvorgang kann an Bedingungen geknüpft werden. Markieren Sie den entsprechenden Abschnitt mit der rechten Maustaste und wählen Sie den Befehl Verbinde Linien aus dessen Kontextmenü.

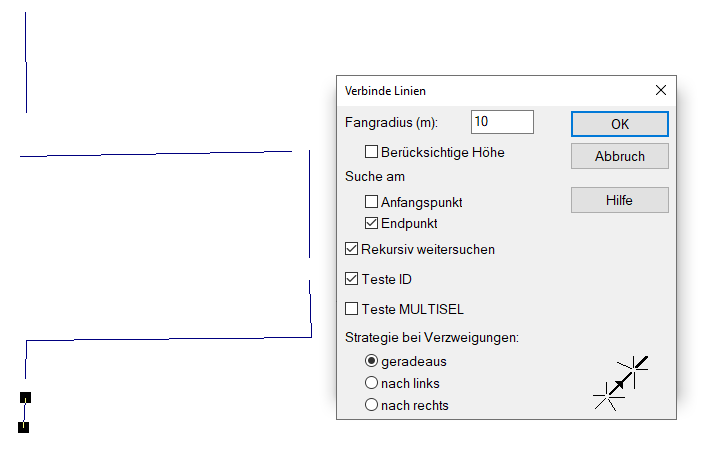

Aktivieren Sie im Dialog die entsprechenden Optionen und bestätigen Sie mit OK. Die zutreffenden Abschnitte werden anschließend zu einem Objekt verbunden.

Optionen

Fangradius (m)

Geben Sie den Radius der Kreisfläche ein, innerhalb der ein Anschlusspunkt gesucht werden soll. Dieser Fangradius ist der maximale Abstand der zu verbindenden Endpunkte.

Berücksichtige Höhe

Bei Aktivierung bezieht sich der Fangradius auch auf den 3D-Abstand, ansonsten nur auf den 2D-Abstand.

Suche am Anfangs-/Endpunkt

Je nach gewählter Option wird in einer oder in beiden Richtungen gesucht.

Rekursiv weitersuchen

Bei Aktivierung wird nach Verbindung zweier Linien am offenen Punkt der nächsten Linie usw. solange weiter gesucht wie die Bedingungen zutreffen.

Teste ID

Bei Aktivierung werden nur die Linien mit gleichem ID verbunden.

Teste MULITSEL

Wenn diese Option aktiv ist, werden nur Objekte, welche Teil der aktuellen Multiselektion sind, verbunden.

Strategie bei Verzweigungen

Sie können wählen, welche von mehreren möglichen Linien verbunden werden sollen.
