Zuordnung Objektart - Layer

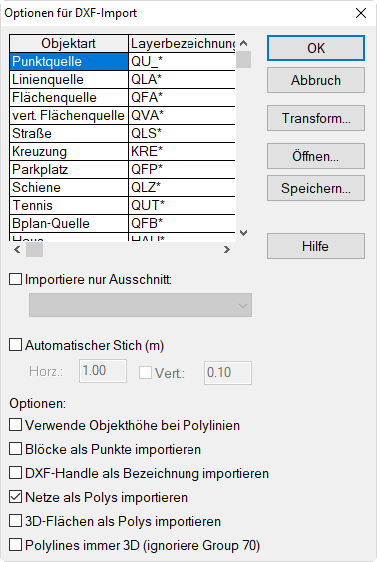

Im Dialog Import|Optionen für ... können je nach gewähltem Importformat die Layer der importierten Daten den entsprechenden Objektarten in CadnaA zugeordnet werden. Diese Zuordnungsliste gespeichert (Schaltfläche “Speichern“) und wieder geladen werden (Schaltfläche „Öffnen“). CadnaA interpretiert alle Datenzeilen auf einem Layer als Objekte des zugewiesene Typs.

Klicken Sie einmal in Spalte "Layer" und drücken Sie die Taste F2, um in den Bearbeitungsmodus zu wechseln. Die Einfügemarke erscheint und die Layerbezeichnung kann, falls bekannt, eingegeben werden. Es können bis zu 127 Zeichen eingegeben werden.

Wenn die Layerbezeichnung unbekannt ist, klicken Sie doppelt in eine Zeile. Geben Sie im nachfolgenden Dialog Import: Layer entweder die Layerbezeichnung/en ein, die die Objektdaten enthält/enthalten oder wählen Sie eine der verfügbaren Layer aus dem Listenfeld. Das Listenfeld listet alle in der jeweiligen Import-Datei definierten Layer auf.

Zur Bezeichnung mehrere Layer mit einheitlichen Zeichengruppen können Sie auch Platzhalter wie z.B. * als Ersatz für beliebige Zeichenfolgen verwenden. (siehe CadnaA-Handbuch „Attribute, Variablen und Schlüsselworte“)

Beispiel

Straßen A bis F liegen auf dem Layer mit der Bezeichnung STR1, Straßen G bis M liegen auf dem Layer mit der Bezeichnung STR2.

Die Straßen A bis M können Sie alle auf einmal importieren, indem Sie bei der Objektart "Straße" im Dialog "Import: Layer" als gemeinsame Layerbezeichnung STR* eingeben.

Würden Straßen A bis F auf dem Layer mit der Bezeichnung STR1 liegen und die Straßen G bis M auf den Layer mit der Bezeichnung TRASSE so könnten Sie die Straßen A bis M ebenfalls gleichzeitig einlesen, indem Sie bei der Objektart "Straße" im Dialog "Import: Layer" als Layerbezeichnung "STR1|TRASSE" (STR1 „oder“ TRASSE) eingeben.

Nach Bestätigen mit OK werden die Daten importiert.
