Register „Symbolfüllung“

Es stehen folgende Optionen zur Verfügung:

Option Funktion/en Kommentar/Beispiel
Winkel Winkel der Symbolreihen zu einer Bezugsachse (in Grad), Bezugsachsen:
  • Y-Achse: Bezug auf die Koordinatenachse y
  • Norden: Bezug auf die eingestellte Nordrichtung (mittels Objekt „Symbol“)
  • Papier: Bezug auf die Papierkante (bei gedrehten Ausschnitten)
  • Kante 1: Bezug auf die erste Kante des Objekts
    		•
    Abstand Abstand zwischen den Symbolreihen (in mm oder m)
    Displacement Verschiebung (in mm oder m) der Symbolreihen gegenüber dem Ursprung bei (x,y)=(0,0) m Positive Werte verschieben die Symbolreihen nach links, negative nach rechts, gesehen vom Anfangs- zum Endpunkt.
    SymbolAbstand Abstand der Symbole untereinander in Richtung der Symbolreihen. d.h. von Symbolmittelpunkt zu Symbolmittelpunkt
    Offset Versatz der Symbole entlang der Symbolreihe gegenüber dem Ursprung
    Shift Versatz der Symbole von Symbolreihe zu Symbolreihe wenn <>0, verlaufen die Symbole nicht mehr auf gleicher Höhe
    Symbol nach Linie ausrichten Bei aktivierter Option wird das zur Füllung verwendete Bibliotheks- oder Textsymbol an den Symbolreihen ausgerichtet (mit Winkel s.o.).
    Clipping Bei aktivierter Option wird das zur Füllung verwendete Bibliotheks- oder Textsymbol am Rand der Objektfläche abgeschnitten. Dies verhindert, dass das Symbol über den Rand hinaus übersteht.

    Beispiele

    In nachfolgender Tabelle sind verschiedene Zustände beispielhaft aufgeführt. Zur Verdeutlichung ist die Richtung der Symbolreihen durch gestrichelte Linien hervorgehoben. Der Ursprung ist ebenfalls hervorgehoben.

    Beispiel

    Pfad: Beispiele\Grafik\Objektdarstellung\ Register Symbolfüllung (Datei-Nr. 1-3)

    Darstellung / Anzeige Erläuterungen
    Winkel (zur Y-Achse) 0°
    Abstand (zwischen den Symbolreihen) 50 m
    Displacement 0 m
    Symbolabstand 20 m
    Offset/Shift: 0/0 m
    Symbol ausrichten: AUS
    Clipping: AUS

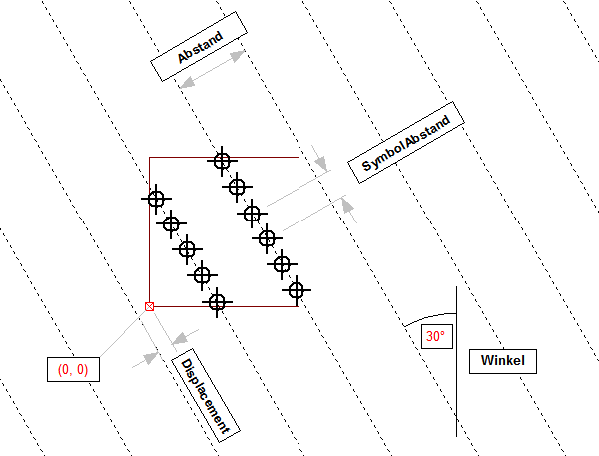

    Winkel (zur Y-Achse) 30°
    Abstand (zwischen den Symbolreihen) 50 m
    Displacement 10 m
    Symbolabstand 20 m
    Offset/Shift: 0/0 m
    Symbole ausrichten: AUS
    Clipping: AUS

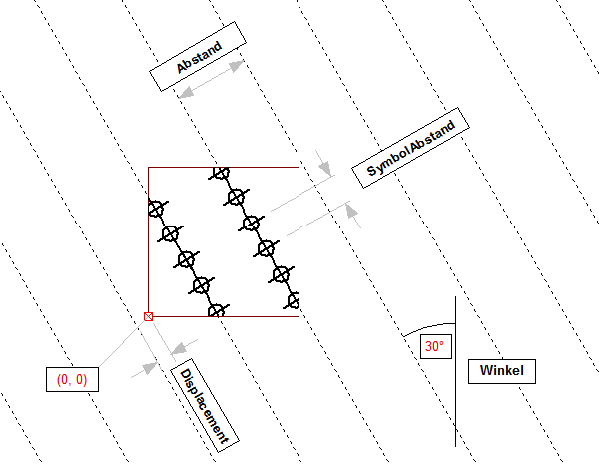

    wie vor, aber:
    Symbole ausrichten: EIN
    Clipping: EIN
    Die Symbole werden an den Symbolreihen (gestrichelt) ausgerichtet und stehen nicht über den Rand der Objektfläche über.

    Beispiel

    Pfad: Beispiele\Grafik\Objektdarstellung\ Register Symbolfüllung (Datei-Nr. 4+5)

    Die Auswirkung einer Eingabe <>0 für Offset und Shift sind aus nachfolgenden Darstellungen ersichtlich.

    Darstellung / Anzeige Erläuterungen

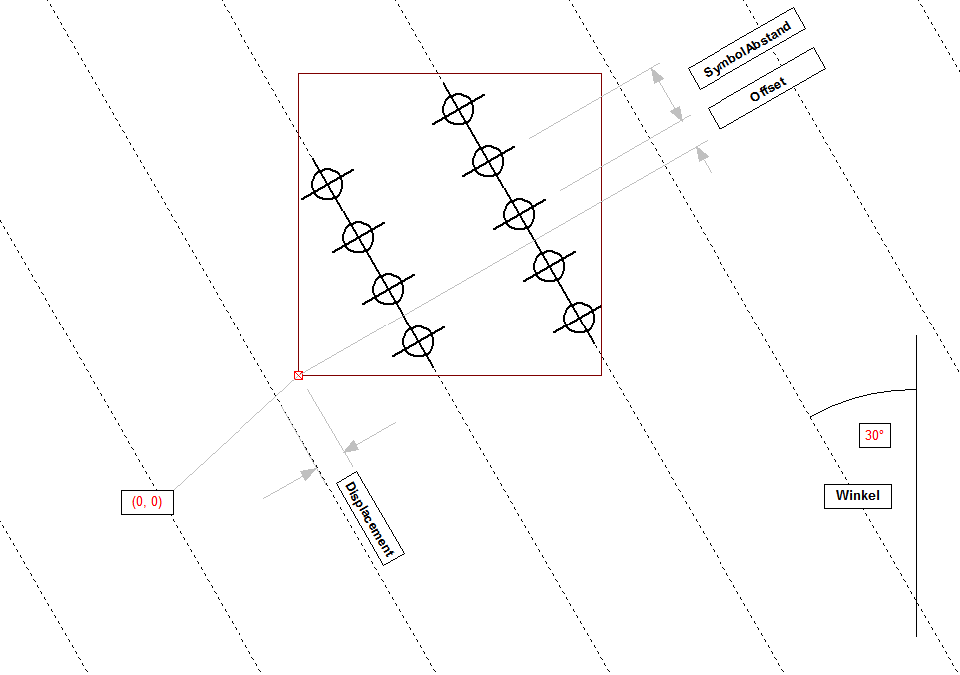

    wie vor, aber:
    Offset: 10 m
    Shift: 0 m
    Bei einem Shift von 0 m stehen die Symbole in Richtung der Symbolreihe auf gleicher Höhe.

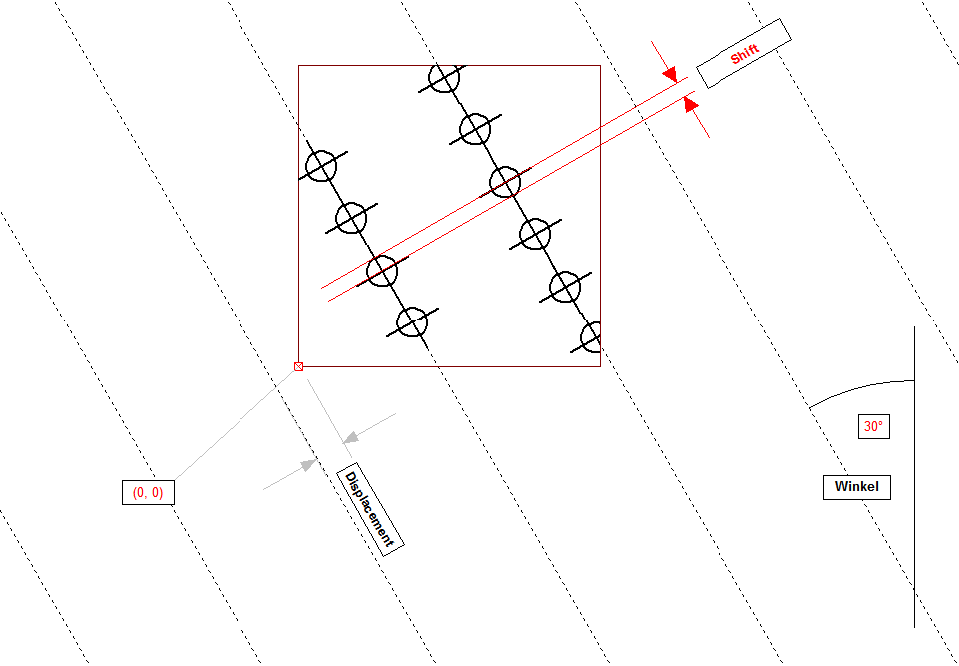

    wie vor, aber:
    Offset: 10 m
    Shift: 5 m
    Bei einem Shift <>0 m werden die Symbole von Symbolreihe zu Symbolreihe um den Shift-Betrag in Richtung der Symbolreihe angehoben.

    Die Anwendung der Einstellungen erfolgt analog für Symbolfüllungen, die entfernt vom Ursprung liegen. Den Bezugspunkt für die Eingabe von

    • Abstand
    • Displacement
    • SymbolAbstand
    • Offset
    • Shift

    bildet nach wie vor der Ursprung.

    Beispiel

    Pfad: Beispiele\Grafik\Objektdarstellung\ Register Symbolfüllung (Datei-Nr. 6)

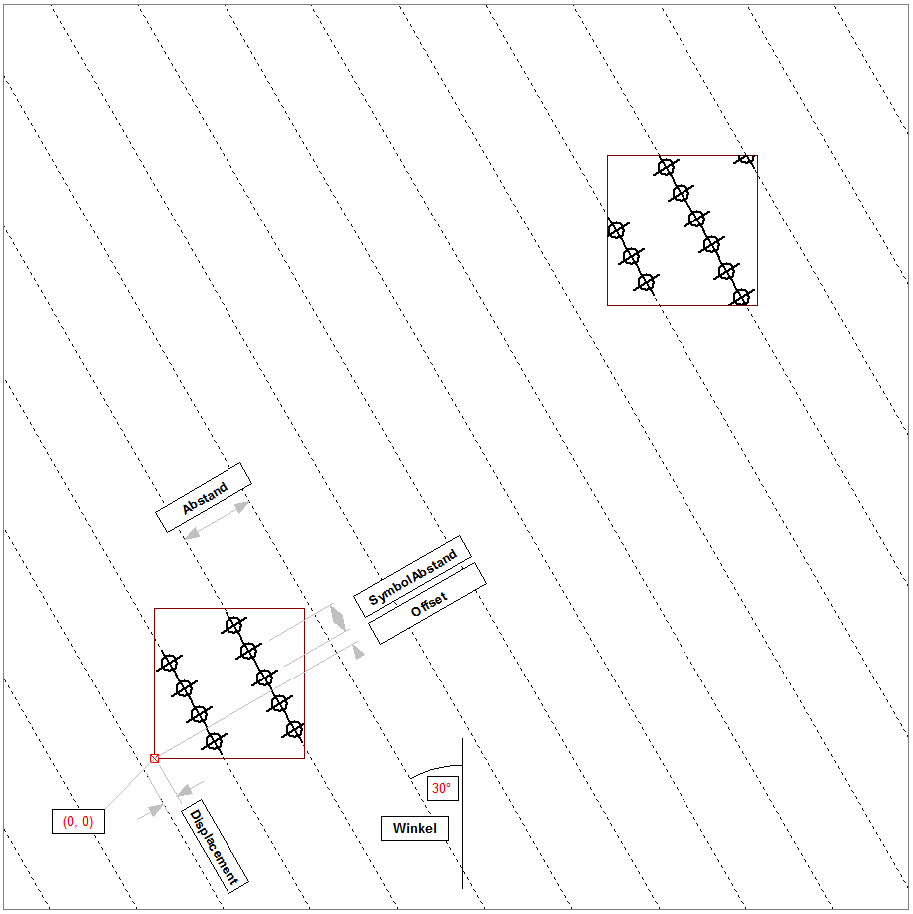

    Symbolfüllungen: Bei weit vom Ursprung entfernten Füllungen (siehe das Objekt rechts oben in der Abbildung) beziehen sich die Eingaben für Winkel, Abstand, Displacement, SymbolAbstand, Offset und Shift auch auf den Ursprung bei (x,y)=(0,0).
