Gebäudelärm-Pegeldifferenzkarte

Sie können mit der Gebäudelärmkarte (siehe Gebäudelärmkarte) und aktivierten Varianten (siehe Varianten) die Pegeldifferenzen zwischen verschiedenen Projekt-Szenarien an Gebäuden schnell berechnen und leicht darstellen.

Hierzu berechnen Sie zuerst die Gebäudelärmkarten aller Varianten mit Berechnung|Rechne, Option „alle Varianten“. Wenn Sie die Varianten in der Symbolleiste durchschalten, sehen Sie jeweils das entsprechende Ergebnis auch in der Grafik.

Deaktivieren Sie ggf. in Eigenschaften|Gebäudelärmkarte die Option „Symbole nach Pegel einfärben“, um die Zahlwerte besser lesen zu können oder wählen Sie - wenn nötig - eine andere Farbpalette mit „Farben laden“ im Menü Raster|Darstellung|Optionen (siehe Rasterdarstellung).

Pegeldifferenzen berechnen

Die Pegeldifferenzen errechnen Sie, indem Sie Varianten von einander subtrahieren. Rufen Sie dazu im Menü Eigenschaften den Befehl Gebäudelärmkarte auf und geben Sie unter „Arithmetik, verändere aktive Variante“ den entsprechenden Ausdruck ein.

Beispiel

Beispiel

Pfad: Beispiele\Immissionen\Gebäudelarmkarte - Varianten.cna

Mit der ersten Variante V01 wird der Ist-Zustand mit der zweiten Variante V02 mit Planungszustand plus Lärmschutzmaßnahmen, z.B. einer Lärmschutzwand, berechnet. Anschließend werden in der Variante V03 die Pegeldifferenzen an allen Fassadenpunkte für den Tagpegel LP1 berechnet.

Nachdem Sie alle Varianten berechnet haben (Menü Berechnung|Rechne), legen Sie eine weitere Variante z.B. V03 - Differenz - an und machen diese zur aktuellen, indem Sie sie aus der Symbolleiste auswählen.

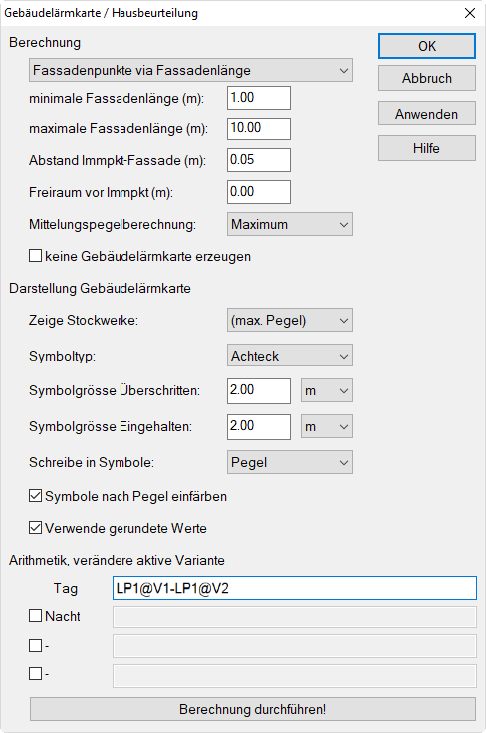

Geben Sie im Dialog Gebäudelärmkarte|Arithmetik, Feld „Tag“ (=LP1) folgendes ein:

LP1@V1-LP1@V2

und klicken Sie den Schalter „Berechnung durchführen!“ an. Mit diesem Ausdruck wird die Berechnung für alle definierten Zielgrößen durchgeführt, wenn kein anderes Feld aktiviert wurde.

Wenn Sie nur eine konkrete Zielgröße berechnen möchten, müssen Sie die Nummer der Zielgröße angeben (LP1..4).

Der im Dialog eingegebene Ausdruck bedeutet: Zielgröße 1 (LP1) der ersten Variante (@V1) minus Zielgröße 1 der zweiten Variante (@V2).

Die Zeilenbezeichnung der Arithmetik-Felder (im Beispiel „Tag“ und „Nacht“) hängt von der gewählten Beschreibung der Zielgröße ab.

Der Schalter „Anwenden“ in diesem Dialog führt zur sofortigen Darstellung der Ergebnisse, ohne den Dialog zu schließen. Ansonsten schließen Sie den Dialog mit OK.

Hinweis

Ein nochmaliges Berechnen aller Varianten führt zur Überschreibung der Variante03 in diesen Beispiel. Sie müssen nach einer Variantenberechnung die Pegeldifferenz erneut auslösen. Die Gebäudelärm-Pegeldifferenzkarte wird immer in der aktuellen Variante angezeigt und überschreibt somit das ggf. vorhandene Ergebnis.

Die Ausdrücke, die Sie im Arithmetik-Feld verwenden können sind identisch mit denen aus der Ergebnistabelle.

Ausdrücke, Operatoren siehe CadnaA-Handbuch „Attribute, Variablen und Schlüsselworte“
