Fange Punkt an Hausfassade

Diese im Dialog Objekte verändern oder im Kontextmenü verfügbare Aktion ermöglicht ein nachträgliches „Heranziehen“ von Objekten, wie z.B. Immissionspunkten, Punkt-, Linien- oder vertikalen Flächenquellen an Häuserfassaden mit Angabe von Fangradius und Abstand zur Hausfassade (s.a. Objektfang).

Dies kann z.B. notwendig sein,

• wenn Objekte ohne vorher eingeschalteten Objektfang eingegeben wurden, aber nachträglich einen genauen Abstand zur Fassade erhalten sollen
• Objekte versehentlich innerhalb eines Gebäudes platziert wurden - diese werden dadurch an die Außenfassade gelegt oder aber
• nach einem Import aus Fremdprogrammen.

Ausgangssituation: Haus mit Punktquelle, vertikaler Flächenquelle und Immissionspunkt. Diese Objekte sollen an die Hausfassade auf einen Abstand von 0,05 m verschoben werden.

Im dargestellten Beispiel befinden sich Objekte in der Nähe eines Hauses. Der Immissionspunkt und die vertikale Flächenquelle sollen an die Hausfassade mit einem Abstand von 0,05 m verlegt werden.

• Klicken Sie mit der rechten Maustaste auf eine freie Fläche in Ihrer Grafik
• aus dem Kontextmenü Objekte verändern|Aktion: Fange Punkt an Hausfassade anwählen

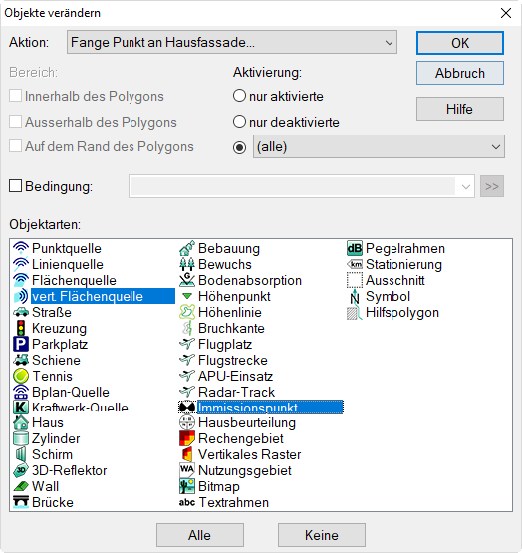

• markieren Sie vertikale Flächenquelle und Immissionspunkt wie im nachfolgendem Bild dargestellt und bestätigen Sie mit OK.

Der Immissionspunkt und die vertikale Flächenquelle werden an die Hausfassade gezogen.

Mit aktivierter Option Übernehme HausID/HausBezeichnung werden die Inhalte dieser Felder an die „gefangenen“ Objekte übergeben.
