Schienen bauen

Mit dem Befehl Schienen bauen können Sie parallele Schienenstränge einschließlich des Schotterbettes automatisch erzeugen. Diese Aktion steht sowohl im Dialog Objekte verändern, als auch im Kontextmenü des Objektes „Schiene“ zur Verfügung.

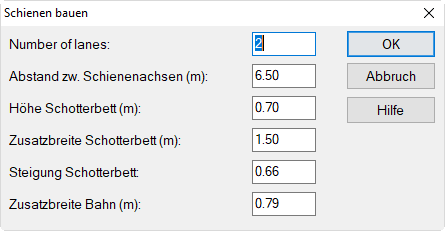

Dialog Schienen bauen

Im Dialog können die folgenden Parameter editiert werden:

• Anzahl Spuren: Anzahl der parallel liegenden Schienenspuren
• Abstand zwischen Schienenachsen (m)
• Höhe Schotterbett (m): Höhe über Geländeniveau, wird anstelle der vorgegebenen Höhe der Schienenoberkante vom 0.6 m verwendet (Geometrie: „Höhe an jedem Punkt“).
• Zusatzbreite Schotterbett (m): Breite des Schotterbetts, gemessen von der Schienenachse.Gesamtbreite Schotterbett = Abstand Schienenachsen + 2 * Zusatzbreite Schotterbett (in folgendem Beispiel: 6.5 + 2 * 1.5 = 9 m)
• Steigung Schotterbett: seitliche Steigung des Schotterbetts (Standard: 0.66 = 1:1.5)
• Zusatzbreite Bahn (m): zusätzliche Breite auf Höhe des ursprünglichen Geländes, ausgehend von der Unterkante des seitlichen Gefälles.

Beispiel

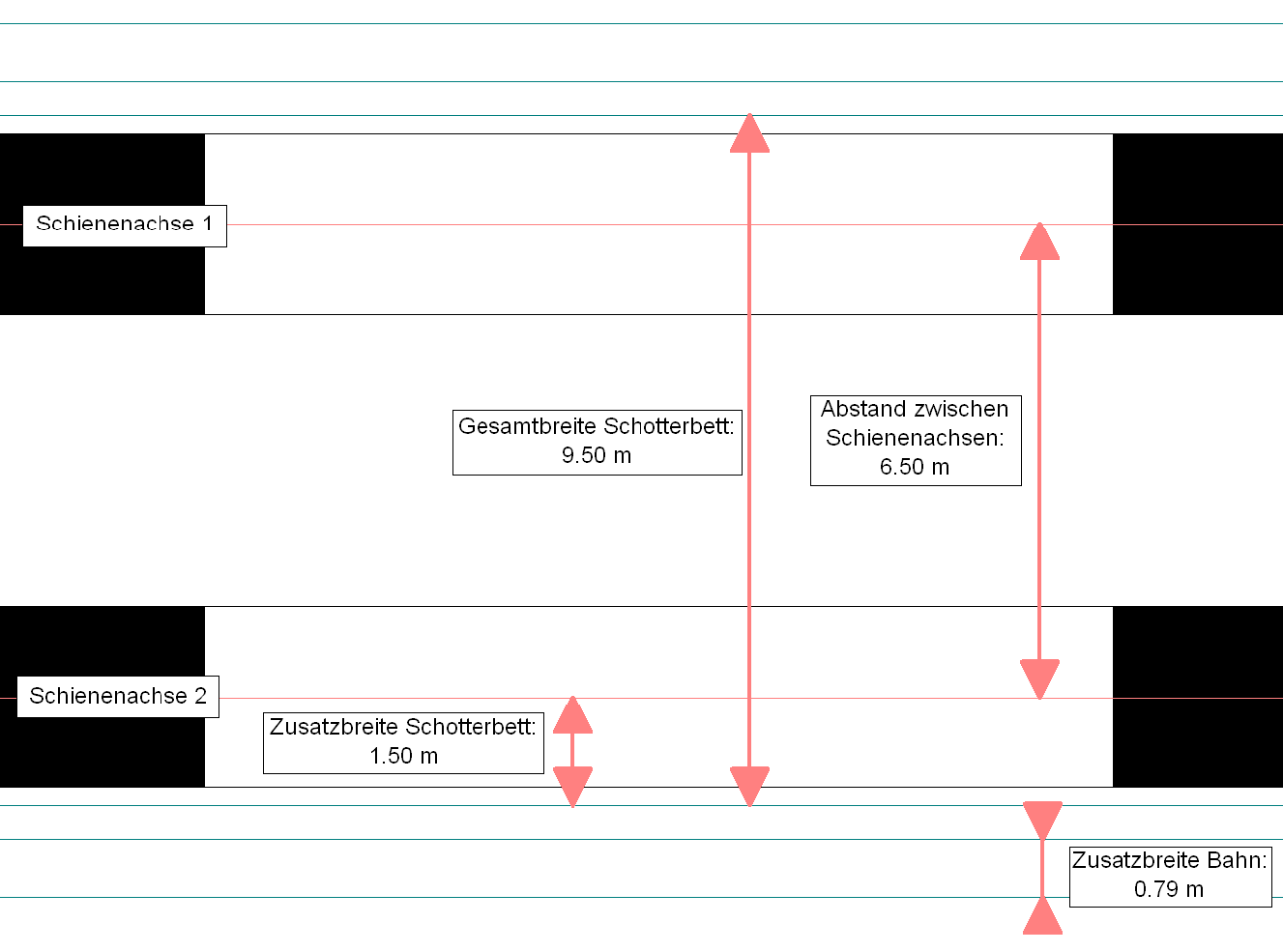

Unter Verwendung der obigen Werte ergibt sich folgende Schienenstrecke (Bemaßung zum besseren Verständnis):

Ansicht im vertikalen Schnitt bzw. im vertikalen Raster:
