Zylinder

Der Zylinder stellt ein senkrecht auf dem Boden stehendes abschirmendes Objekt dar. Der Zylinder kann zusätzlich reflektierende Eigenschaften aufweisen. Bei Eingabe eines Zylinders mit der Maus wird zuerst dessen Mittelpunkt und anschließend der Radius angeklickt.

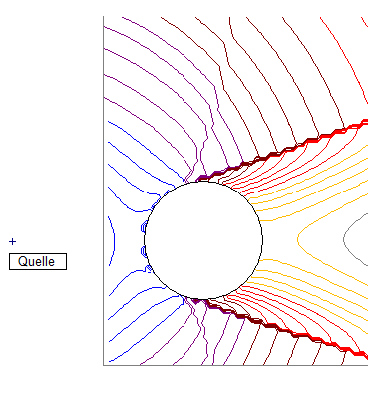

Abschirmwirkung eines Kreiszylinders

Reflexionen an einem Kreiszylinder

Der Zylinder weist - wie das Objekt „Haus“ (siehe Haus) - standardmäßig keine Dachfläche auf, obwohl diese in der 3D-Spezial-Ansicht (siehe 3D-Spezial-Ansicht) dargestellt wird. Für Quellen über der Dachfläche wird die Bodendämpfung aus der Quellhöhe über Boden (und nicht aus der Höhe über Dachniveau) bestimmt, da das Dach keine reflektierende Fläche darstellt.

Innenliegende Quellen

siehe Haus, Innenliegende Quellen

Hinweis

Um die Abstrahlung von zylinderförmigen Gebäuden zu berechnen, wird empfohlen, den Zylinder in den Objekttyp „Haus“ umzuwandeln (siehe Umwandeln in, Handbuch „Einführung in CadnaA“) und anschließend mit dem Befehl/Aktion „Paralleles Objekt“ (siehe Paralleles Objekt, Handbuch „Einführung in CadnaA“) eine umlaufende vertikale Flächenquelle zu erzeugen.

Dialogoptionen

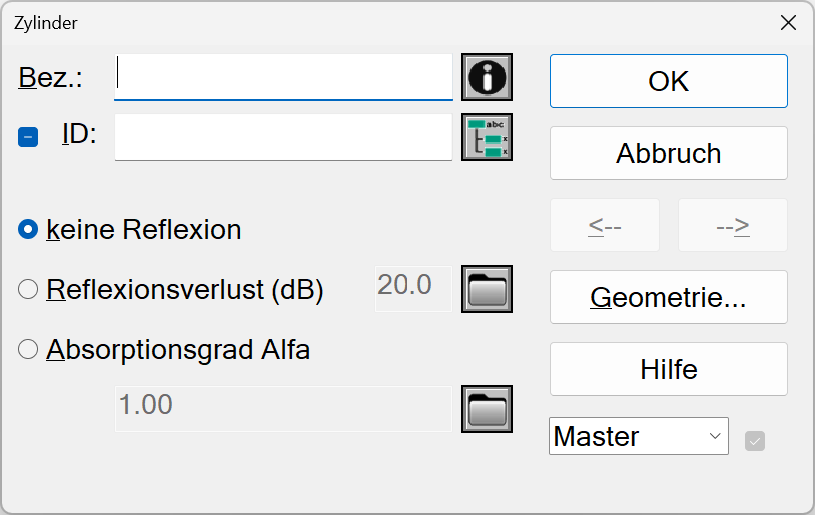

Dialog Zylinder

BEZ, Info-Fenster, ID, ObjectTree, Master

siehe Dialogfelder BEZ, ID, INFO, ObjectTree, Master im Handbuch „Einführung in CadnaA“)

Reflexionsverlust/Absorptionsgrad Alfa

Standardmäßig erzeugen Zylinder keine Reflexionen (Option „keine Reflexion“). Bei gewählter Option „Reflexionsverlust“ oder „Absorptionsgrad“ kann über die jeweiligen Dateiauswahlsymbole die Reflexionsart (siehe Kapitel 3 - Hindernisse, Reflexionseigenschaften) ausgewählt oder auf die lokale oder - mit SHIFT-Klick - auf die globale Absorptions-Bibliothek zugegriffen werden.

In diesem Fall werden Reflexionen von der Zylinderoberfläche bis zur 1.Ordnung nach dem Spiegelquellenverfahren berücksichtigt, wenn in der Berechnungskonfiguration, Registerkarte „Reflexion“ (siehe Registerkarte Reflexion) mindestens die erste Reflexionsordnung eingestellt ist.

Schaltfläche „Geometrie“

Über die Schaltfläche „Geometrie“ wird die Zylinderhöhe eingegeben (siehe Geometriedaten für Objekte).

Beispiel

Pfad: Beispiele\Hindernisse\Zylinder - Abs.Höhe - Eingabe Bodenhöhe.cna

Hinweis

Bei Eingabe der Absoluthöhe und einer Bodenhöhe oberhalb des aktuellen Bodenniveaus kann ein über dem Boden schwebender Zylinder definiert werden. Dabei gelten die in Haus, Schaltfläche „Geometrie“ gemachten Einschränkungen auch bei Zylindern.

Quellen im Zylinder nicht abschirmen

Die Option „Quellen im Haus/Zylinder nicht abschirmen“ steht für Industriequellen zur Verfügung (siehe Registerkarte Industrie).
