GoogleEarth

Das Exportformat „GoogleEarth (*.kml)“ im Dialog Datei|Export gestattet den Export der Objektgeometrie (z.B. Häuser und Straßen) und ggf. des Flächenrasters Ihrer CadnaA-Projektdatei in die Software GoogleEarth der Fa. Google Inc., Mountain View CA (USA).

Über die Schaltfläche „Optionen“ stehen weitere Einstellmöglichkeiten zur Verfügung.

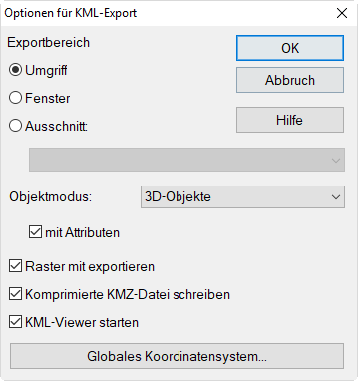

Optionen für GoogleEarth-Export

Nachfolgende Exportvorgänge können mit den gewählten Einstellungen einfach durch Klick auf das Export-Symbol auf der Symbolleiste ausgelöst werden.

Exportbereich

Es kann gewählt werden, ob der gesamte Umgriff, der aktuelle Fensterausschnitt oder ein vorhandener Ausschnitt exportiert werden soll. Im letzteren Fall wird der entsprechende Ausschnitt aus dem Listenfeld gewählt.

Stellen Sie sicher, dass im Objektmodus „2D“ und „3D“ (siehe unten) der Exportbereich „Umgriff“ gewählt ist.

Objektmodus

Wählen Sie hier aus, ob nur ein Screenshot (Bildschirmkopie) oder die Objekte in 2D- oder in 3D-Darstellung exportiert werden sollen.

Im Objektmodus „nur Screenshot“ wird der gewählte Bereich als transparente Bitmap exportiert. In GoogleEarth scheinen die Satellitenbilder durch, so dass sich die korrekte Lage der Objekte in CadnaA beurteilen lässt. Im 2D-Modus werden die Objekte als nicht-transparente Flächen in GoogleEarth angezeigt. Im 3D-Objektmodus werden die Objekthöhen mitexportiert. Das Ergebnis ist eine plastische Darstellung der Objekte mit allen Navigationsmöglichkeiten, die GoogleEarth bereitstellt.

Option „mit Attributen“

Ist diese Option aktiviert, werden die Objektattribute in eine Wertetabelle exportiert, die an das in GoogleEarth angezeigte Objekt angehängt (siehe Liste „Orte“, Eintrag „CadnaA“ aufklappen). Nach Doppelklick auf die Fußpunktlinie des Objekts (z.B. Straße) wird die Attributtabelle in GoogleEarth angezeigt.

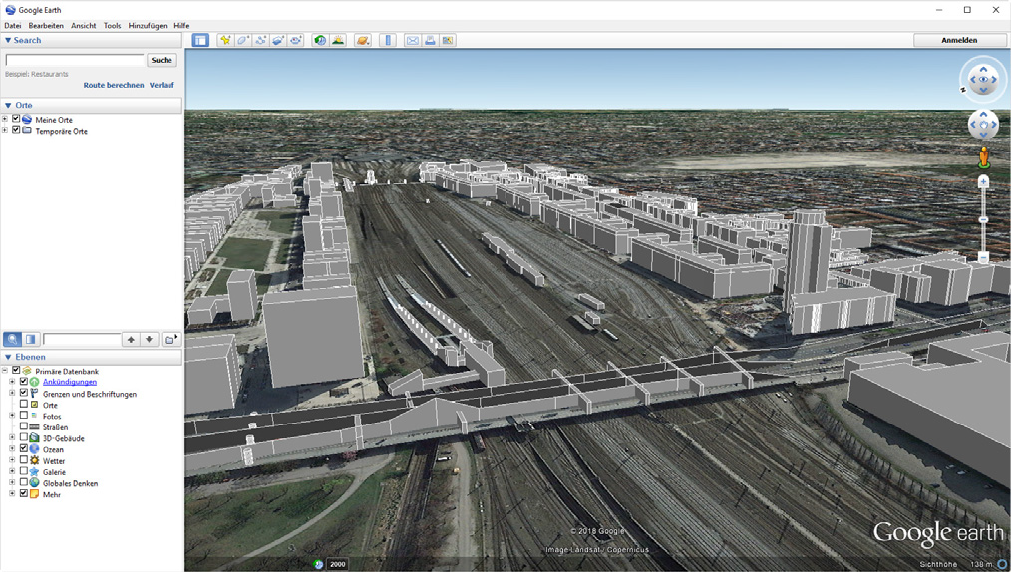

CadnaA-Projekt in GoogleEarth

Raster mit exportieren

Ist diese Option aktiviert, wird ein vorhandenen Flächenraster in transparenter Form (ggf. mit Farbverlauf, siehe Rasterdarstellung) mit exportiert.

Komprimierte KMZ-Datei schreiben

Das Dateiformat KMZ („KML-Zipped“) ist eine komprimierte der KML-Datei. Diese enthält neben den Koordinatenangaben der Objekte auch die Bilddateien. Die Dateigröße von KMZ-Dateien ohne Bilder ist deutlich geringer als KML-Dateien.

KML-Viewer starten

Ist diese Option aktiviert, wird nach dem Export automatisch die auf Ihrem System als KML-Viewer registrierte Anwendung gestartet (normalerweise: GoogleEarth).

Globales Koordinatensystem

Ein korrekter Export nach GoogleEarth kann nur dann erfolgen, wenn die Objektlage (d.h. die Objektkoordinaten) in einem festgelegten Koordinatensystem bekannt ist. Klicken Sie auf die Schaltfläche „Globales Koordinatensystem“. Falls die Projektdatei schon unter Auswahl eines nationalen oder internationalen Koordinatensystems angelegt wurde, wird dieses Koordinatensystem (Kombination aus System und Referenzpunkt) im Dialog Koordinatensystem angezeigt (Dialog-Beschreibung siehe Koordinatensystem). Anderenfalls können Sie jetzt das in CadnaA vorliegende Koordinatensystem wählen. Bei aktivierter Option „nur benutzerdefinierte Koordinatensysteme anzeigen“ werden nur diese angezeigt.
