Abstrahlung der Kaminmündung

Um auch die abschirmende und reflektierende Wirkung des Kamins im Hinblick auf Schallquellen und Immissionsorte in der Umgebung korrekt zu berücksichtigen und insbesondere um in den 3D-Darstellungen des gesamten Modells den Kamin als solchen erkennen zu können, wird er in CadnaA als Zylinder dargestellt.

Weiterhin wird mit einer speziell für dieses Problem eingebauten Programmeinstellung erreicht, dass der Zylindermantel die Abstrahlung der Kaminmündungs-Punktquelle nicht abschirmt.

Stellen Sie den Maßstab auf 1:1000 und wählen Sie im CadnaA-Werkzeugkasten den Zylinder (Symbol: ) aus.
Klicken Sie in die Mitte des Hauptfensters. Dieser erste Polygonpunkt stellt den Mittelpunkt des Zylinders dar.
Ziehen Sie jetzt die Maus seitlich, um den Radius festzulegen. Seitlich entlang der Linie wird deren Länge (in diesem Fall der Radius) angezeigt. Klicken Sie erneut mit der Maustaste, wenn der Wert bei etwa 3 m liegt. Daraufhin wird ein Kreis gezeichnet.
Doppelklicken Sie auf dessen Rand und danach auf die Schaltfläche „Geometrie“.
Geben Sie einen Radius von 3 m und eine Höhe von 20 m ein.

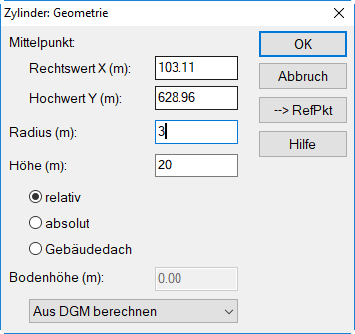

Geometriedaten des Zylinders

Wählen Sie im CadnaA-Werkzeugkasten die Punktquelle aus und platzieren Sie eine Punktquelle im Mittelpunkt des Zylinders mit der Maus.
Klicken Sie mit der rechten Maustaste auf die Umfangslinie der Punktquelle, um deren Objektdialog zu öffnen.
Geben Sie eine A-bewertete Schallleistung von 100 dB(A) ein und klicken Sie anschließend auf die Schaltfläche „Richtwirk...“.
Wählen Sie im Dialog Richtwirkung die vordefinierte Richtwirkung „Kamin (VDI 3733 (1996))“ aus und geben Sie folgende Daten ein\:Abgasgeschwindigkeit: 5 m/sAbgastemperatur: 150 °CWindgeschwindigkeit: 3 m/s
Behlaten Sie die Option „Richtwirkung automatisch“ bei und schließen Sie den Dialog Richtwirkung.
Klicken Sie auf die Schaltfläche „Geometrie“ und geben Sie eine Höhe von 19.95 m für die Punktquelle ein.

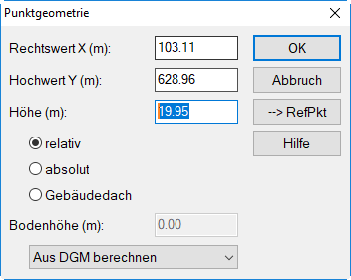

Höhe der Punktquelle eingeben

Schließen Sie den Punktquellendialog und wählen sie den Befehl Konfiguration aus dem Menü Berechnung. Klicken Sie anschließend auf die Registerkarte „Industrie“.
Aktivieren Sie auf der Registerkarte „Industrie“ die Option „Quellen in Haus/Zylinder nicht abschirmen“.

Durch Aktivierung dieser Option wird sichergestellt, dass die Abschirmwirkung des Zylinders nicht doppelt berücksichtigt wird: einerseits aus der vordefinierten Richtwirkung „Kamin (VDI 3733 (1996))“ - in der die Abschirmung miterfasst ist - und andererseits durch das CadnaA-Objekt „Zylinder“ im Zuge der Schallausbreitungsberechnung.

Bei aktivierter Option ignoriert CadnaA den Zylinder als abschirmendes Objekt bei der Ausbreitungsrechnung (A_bar = 0 dB).

Zur Ergebnisdarstellung wird das vertikale Raster verwendet. Wählen Sie dieses Objekt aus dem Werkzeugkasten (Symbol: ).
Ziehen Sie eine Linie aus 2 Punkten über den Zylinder hinweg, so dass dieser etwa in der Mitte der Linie zu liegen kommt.

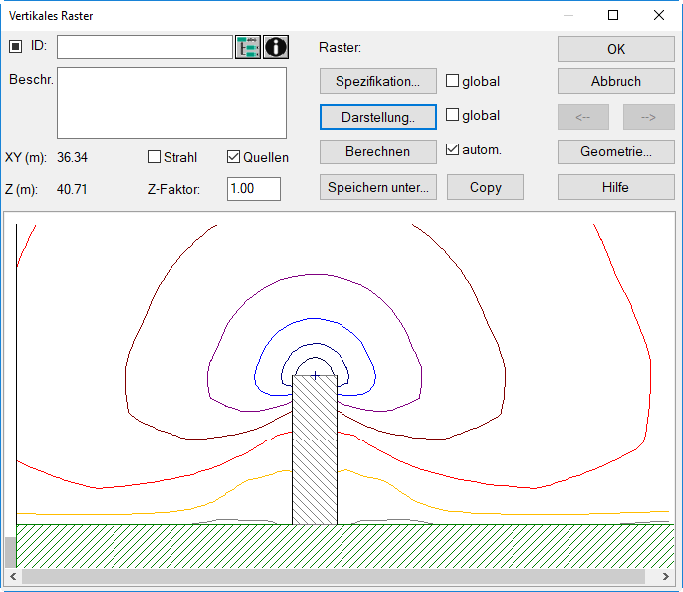

Vertikales Raster zur Darstellung der Kaminabstrahlung

Doppelklicken Sie auf das vertikale Raster und geben Sie unter Geometrie eine Höhe von 40 m ein (= Oberkante des vertikalen Rasters).
Deaktivieren Sie im Dialog Vertikales Raster die Option „global“ neben den beiden Schaltflächen „Spezifikation“ und „Darstellung“.
Geben Sie über die Schaltfläche „Spezifikation“ eine Rasterweite von 1x1 m ein und wählen Sie über die Schaltfläche „Darstellung“ das Linienraster aus.
Führen sie anschließend die Berechnung durch Klick auf die Schaltfläche „Berechnung“ durch.

Das Ergebnis enthält keine Abschirmung durch den Zylinder, da diese schon im Richtwirkungsmaß berücksichtigt ist.

Sie können sich durch Eingabe eines Immissionspunktes davon überzeugen, dass die Abschirmwirkung des Zylinders nicht einbezogen wurde.

Geben Sie nahe dem Zylinder einen Immissionspunkt ein.

Der Immissionspunkt hat standardmäßig eine Höhe von 4 Metern. Falls der Zylinder abschirmend wäre, müsste sich dies in einem großen Wert von A_bar im Berechnungsprotokoll zeigen.

Kamin mit nahem Immissionspunkt

Wählen Sie den Befehl Protokoll im Menü Berechnung und aktivieren Sie die Option „Schreibe Protokoll“.
Führen Sie anschließend die Punktberechnung (Symbol: ) durch.
Öffnen Sie erneut den Dialog Protokoll und klicken Sie dort die Schaltfläche "Drucken".
Wählen Sie die Protokollvorschau für den Immissionsort IP1.

Protokoll für Immissionspunkt IP1: Abar = 0 dB

Aus dem Protokoll ist ersichtlich, dass keine Abschirmwirkung für die Punktquelle im Zylinder berücksichtigt wurde. Der Immissionspegel beträgt - in diesem Beispiel - bei alleiniger Abstrahlung von der Kaminmündung 53.8 dB(A).
