Schallabstrahlendes Gebäude bauen

Wenn Sie ein Haus eingeben möchten, dessen Außenwände und das Dach schallabstrahlend sind, kann dies komfortabel mit dem Befehl Haus bauen aus dem Kontextmenü geschehen.

Flächenquelle eingeben

Geben Sie eine horizontale Flächenquelle in der Form eines Hausgrundrisses ein.
Aktivieren Sie im Dialog Flächenquelle die Option „Dämmung“.
Geben Sie einen Innenschalldruckpegel von 100 dB(A) und eine Dämmung (bewertetes Schalldämm-Maß) von 30 dB ein.

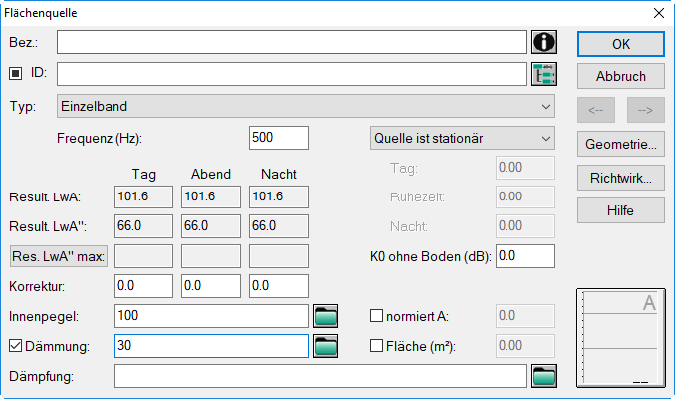

Flächenquelle: Emission aus Innenpegel und Schalldämmung

Haus bauen

Klicken Sie mit der rechten Maustaste auf den Rand der Flächenquelle und wählen Sie aus dem Kontextmenü den Befehl Haus bauen aus.

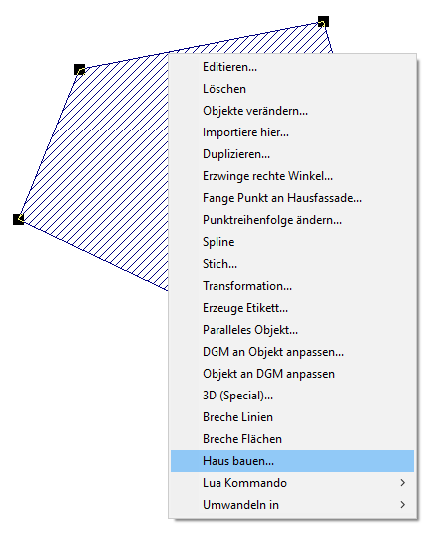

Kontextmenübefehl Haus bauen

Geben Sie im Dialog Haus bauen eine Haushöhe von 8 m ein und schließen sie den Dialog mit OK.

Hinweis

Zusätzlich kann noch die absolute Bodenhöhe des Hausfusspunktes und der Absorptionsgrad (entweder als Einzahlwert oder als referenziertes Spektrum) eingegeben werden.

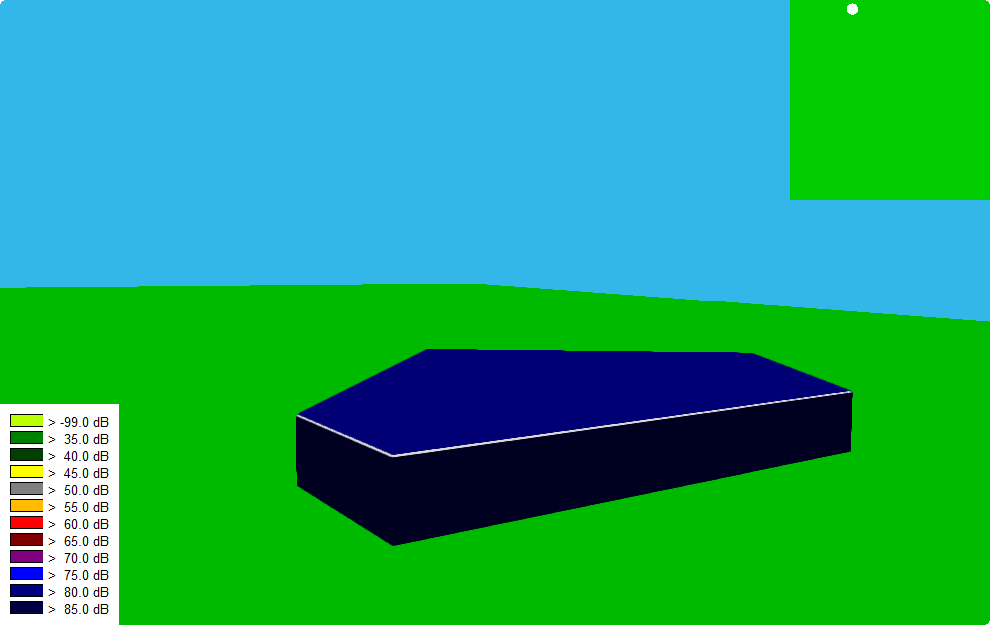

CadnaA erstellt nach Schließen des Dialogs mit OK:

ein Haus mit der angegebenen Höhe - in diesem Beispiel - 8 m,
die entsprechende Anzahl vertikaler Flächenquellen für jede Fassade und
eine horizontale Flächenquelle als schallabstrahlende Dachfläche.

Dabei werden die Emissionsparameter aus der ersten Flächenquelle übernommen. Die vertikalen Flächenquellen der Fassaden werden in einem Abstand von 0,05 m vor dem Haus erstellt. Die horizontale Flächenquelle, die das Dach repräsentiert wird in der eingegebenen Gebäudehöhe erstellt.

Das Richtwirkungsmaß K0 wird für die vertikalen Flächenquellen (d.h die abstrahlenden Fassaden) automatisch auf 3 dB gesetzt, hingegen wird für die horizontale Flächenquelle (d.h. die Dachfläche) kein Richtwirkungsmaß berücksichtigt (K0=0 dB).

Layerabfolge ändern

In der Planansicht wird die die Dachabstrahlung repräsentierende Flächenquelle in der Zeichnungsebene vom Haus verdeckt. Um dies zu ändern, öffnen Sie den Dialog Layer im Menü Eigenschaften. In diesem Dialog wird festgelegt, in welcher Reihenfolge CadnaA Objekte auf den Bildschirm zeichnet. Das am oberen Ende der Liste stehende Objekt wird zuerst, das untere zuletzt gezeichnet. Somit muss das Haus in der Liste der Objekte vor der Flächenquelle stehen.

Öffnen Sie den Dialog Layer.
Klicken Sie auf den Eintrag „Flächenquelle“ und halten Sie die linke Maustaste gedrückt.
Ziehen Sie mit der Maus den Eintrag „Flächenquelle“ weiter nach unten in der Liste bis hinter den Eintrag „Haus“ und lassen Sie dann die Maustaste los.

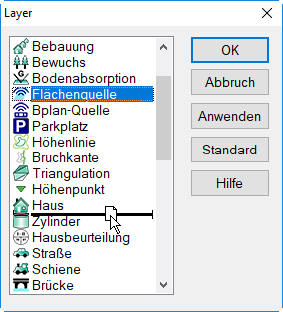

Dialog Layer: Verziehen des Eintrags „Flächenquelle“ hinter den Eintrag „Haus“

Klicken Sie auf die Schaltfläche „Anwenden“ und bewegen Sie ggf. den Dialog zur Seite, um die Darstellung besser sehen zu können.

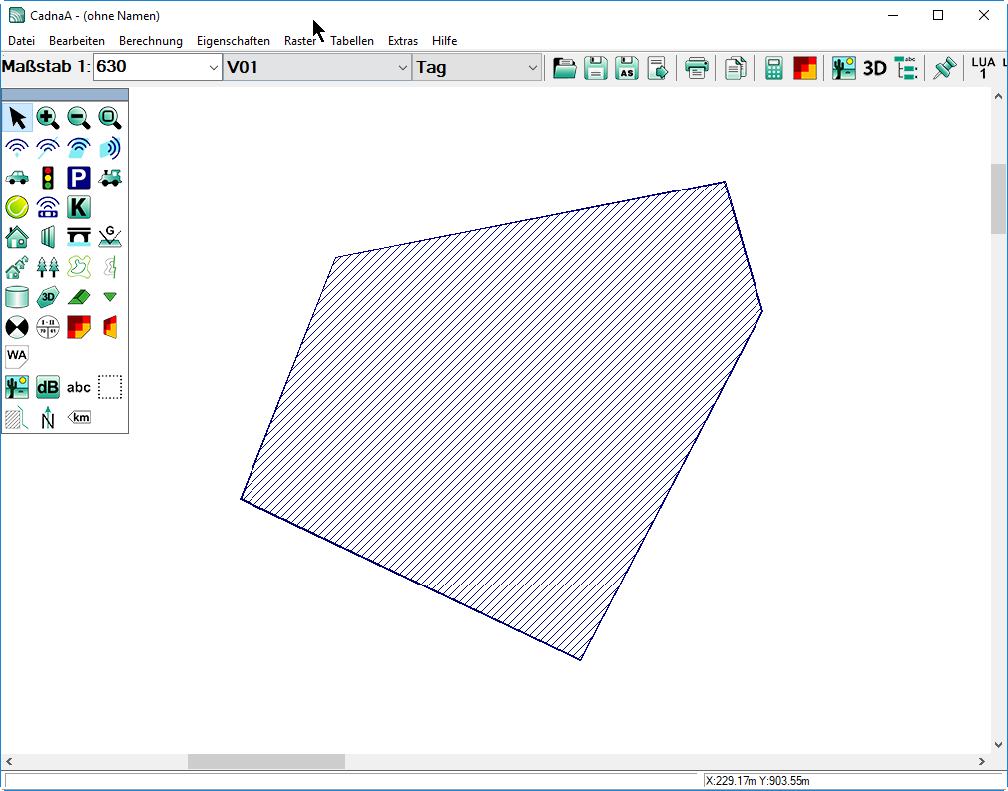

Die Flächenquelle ist jetzt als schraffierte Fläche auf dem Haus liegend sichtbar.
