Schirm

Die Berechnung der Abschirmwirkung erfolgt aus Basis der für die jeweilige Lärmart einstellten Richtlinie oder Norm (siehe Registerkarte Normen). Daraus ergeben sich auch die in der Konfiguration zur Verfügung stehenden Berechnungsoptionen. Hinweise zur Einbeziehung von Schirmen in die jeweilige Richtlinie oder Norm finden Sie in folgenden Kapiteln:

Reflexionen an der Oberfläche des Schirms werden nach dem Spiegelquellenverfahren berechnet, wenn

  1. unter Berechnungskonfiguration eine Reflexionsordnung > 0 (siehe Registerkarte Reflexion) gewählt ist und

  2. der Schirm als reflektierend durch Eingabe eines Reflexionsverlustes oder alternativ Absorptionsgrades gekennzeichnet ist.

Hinweis

Abhängig von der eingestellten Norm oder Richtlinie sind u.U. weitere Bedingungen einzuhalten, damit eine Reflexion an einem Schirm (oder auch einem anderen möglicherweise reflektierendem Hindernis) auftritt (z.B. Mindest-Abmessung im Verhältnis zur Wellenlänge).

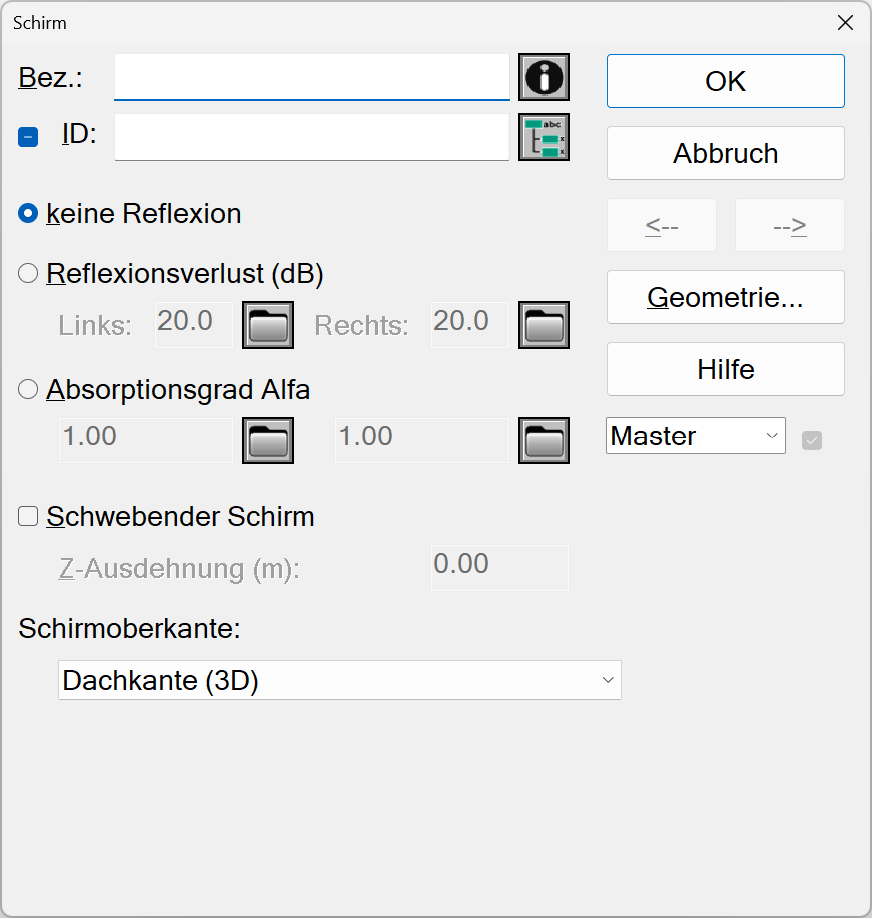

Dialogoptionen

BEZ, Info-Fenster, Mark, ID, ObjectTree, Master

siehe Dialogfelder BEZ, ID, INFO, ObjectTree, Master im Handbuch „Einführung in CadnaA“

Option "keine Reflexion"

Standardmäßig ist diese Option aktiviert. In diesem Fall werden keine reflektierenden Strahlen erzeugt, auch wenn auf der Registerkarte "Reflexion" eine Reflexionsordnung >0 eingestellt ist.

Reflexionsverlust| Absorptionsgrad Alfa

Der Reflexionsverlust bzw. der Absorptionsgrad Alfa kann für die beide Seite getrennt eingegeben werden. Die Angabe „links“ oder „rechts“ ergibt sich ausgehend von der Blickrichtung vom ersten zum letzten Polygonpunkt des Schirms.

Über die jeweiligen Dateiauswahlsymbole kann entweder die Reflexionsart (siehe Kapitel 3 - Hindernisse, Reflexionseigenschaften) ausgewählt oder auf die lokale oder - mit SHIFT-Klick - auf die globale Absorptions-Bibliothek zugegriffen werden.

Schwebender Schirm

siehe Schwebender Schirm

Schirmoberkante

siehe Schirme mit spezieller Oberkante

siehe auch: Schirme mit Transmission

siehe auch: Automatische Wandoptimierung
