Richtwirkung von Kaminmündungen
Kaminrichtwirkung nach ISO 9613-2 (2024) Anhang B
ISO 9613-2 (2024) Anhang B beschreibt die Richtwirkungskorrektur von Schornsteinen oder anderen vertikalen und nach oben gerichteten offenen Rohren auf der Grundlage von Parametern wie z. B. der Abgastemperatur und dem Radius der Öffnung.
In CadnaA wird die nachstehende, zu ISO 9613-2 (2024) abweichende Formel B.1 verwendet, um den Winkel theta auch in Bereichen zR > zS korrekt zu berechnen. Eine Korrektur der Norm wurde noch nicht vorgenommen.
\(\vartheta=90°+\arctan (\frac{z_S-z_R}{d_p})-\arcsin(\frac{d}{2r})\)
Kaminrichtwirkung nach VDI 3733 (1996)
VDI 3733 (1996) verweist für detailliertere Betrachtungen der gerichteten Schallabstrahlung von Kaminmündungen und Kühltürmen auf ein Verfahren, das im Rahmen eines UBA-Forschungsvorhabens aus dem Jahr 1981 entwickelt wurde UBA-17-81.
Geltungsbereich
Das Verfahren zur vereinfachten Bestimmung der Abstrahlcharakteristik von Kaminen und Kühltürmen gilt unter folgenden Randbedingungen:
- Durchmesser der Austrittsöffnung d = 5 bis 7 m
- Windgeschwindigkeit WL ≅ 3 ms-1
- Austrittsmedium CO2, Temperaturbereich TF = 473 bis 773 K
- Austrittsmedium Wasserdampf, Temperatur TF = 308 K
Richtwirkungsmaß

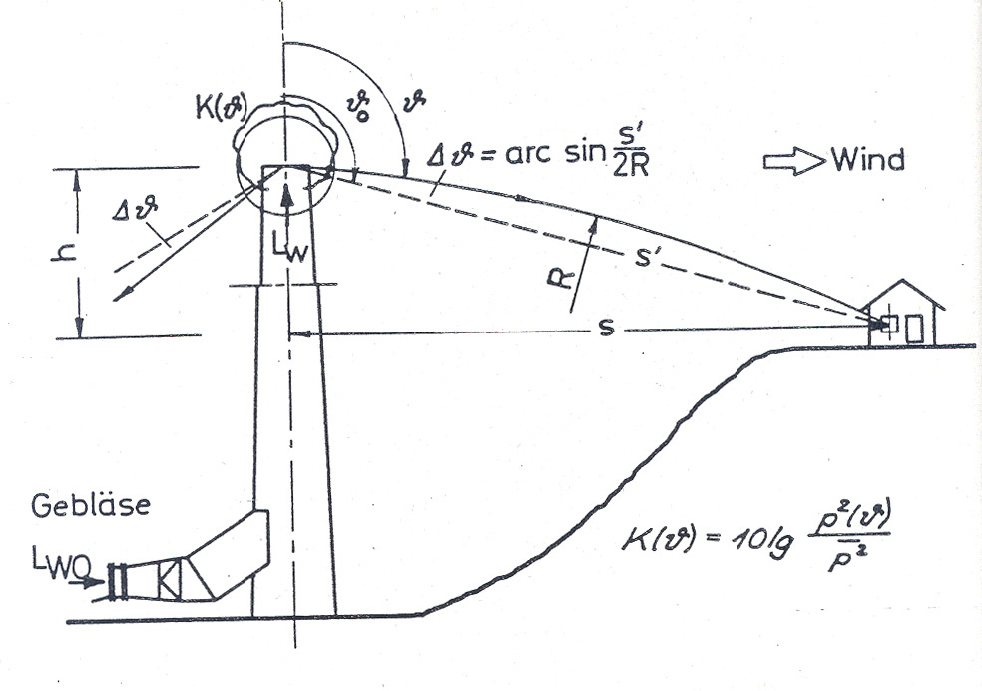

Nachfolgende Abbildung zeigt die geometrischen Verhältnisse:
Abstrahlgeometrie bei Schornsteinen und Kaminen
Der Winkel δ berechnet sich wie folgt:
\(\delta=90°+\arctan(h*s^{-1})-\arcsin(\sqrt{h^2+s^2}*10^{-4})-\arctan((W_L*T_F)(W_F*T_L)^{-1})\)
mit
- h relative Quellenhöhe (relativ zum Empfänger) [m]
- s Abstand Empfänger-Quellenachse (z-Koordinate) [m]
- WL Mitwindgeschwindigkeit [ms-2]
- TF Temperatur des austretenden Mediums [K]
- WF Austrittsgeschwindigkeit des Mediums [ms-2]
- TL Umgebungstemperatur [K]
Richtwirkungsmaß Kδ (in dB):
| f(Hz) | |||||||||
| δ | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 30° | 2,0 | 2,5 | 2,5 | 3,6 | 3,0 | 2,0 | 2,0 | 2,0 | |
| 45°-60° | 4,0 | 4,8 | 3,2 | 4,1 | 4,8 | 4,8 | 4,8 | 4,8 | |
| 75° | 1,0 | 1,5 | 1,5 | 1,5 | 0,8 | 0,5 | 0,5 | 0,5 | |
| 90° | -2,0 | -2,5 | -3,0 | -3,5 | -4,8 | -5,6 | -5,6 | -5,6 | |
| 105° | -4,0 | -5,5 | -7,0 | -9,0 | -10,0 | -10,6 | -10,0 | -10,0 | |
| 120° | -5,0 | -7,5 | -9,2 | -11,5 | -15,2 | -19,8 | -20,0 | -20,0 | |
Beispiel
siehe Schallabstrahlung von Schornsteinen und Kaminen im Handbuch „Einführung in CadnaA“
siehe auch:
ISO 9613 (1996), Quellen in Haus oder Zylindern nicht abschirmen (oder ggf. ein anderes Kapitel im Registerkarte Industrie)
