Emissionswert als A-Schallleistungspegel

Geben Sie eine Punktquelle mit Hilfe der Tastatur bei (x,y) = (100,100) ein. Gehen Sie dazu wie folgt vor:

  • Verschieben Sie die vertikale Bildlaufleiste nach unten und die horizontale Bildlaufleiste nach links. Der Koordinatenursprung (x,y) = (0,0) befindet sich jetzt in der linken unteren Ecke. Dies können Sie mit Hilfe der Maus und der Koordinatenanzeige in der Statusleiste kontrollieren.
  • Wählen Sie mit der Maus das Objekt „Punktquelle“ aus dem Werkzeugkasten aus. Das Punktquellen-Symbol ist jetzt an den Mauszeiger angehängt.

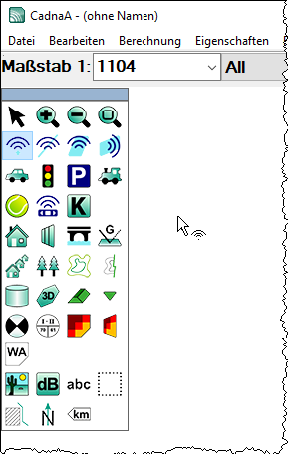

Objekt Punktquelle aus Werkzeugkasten gewählt

  • Geben Sie nun die x-Koordinate 100 über die Zahlentasten oder den Ziffernblock Ihrer Tastatur ein. Nach Eingabe der ersten Ziffer erscheint der Punkteingabe-Dialog:

  • Vervollständigen Sie die Eingabe der Punktkoordinaten (x,y) = (100,100).
  • Nach Klick auf OK wird die Punktquelle angezeigt.

  • Überprüfen Sie die korrekte Übernahme der Koordinaten im Dialog der Punktquelle. Wechseln Sie dazu in den Editiermodus durch Klick auf das Symbol () im Werkzeugkasten.

  • Doppelklicken Sie nun auf die Punktquelle. Beachten Sie, dass der Rand der Punktquelle den „Hot Spot“ darstellt.

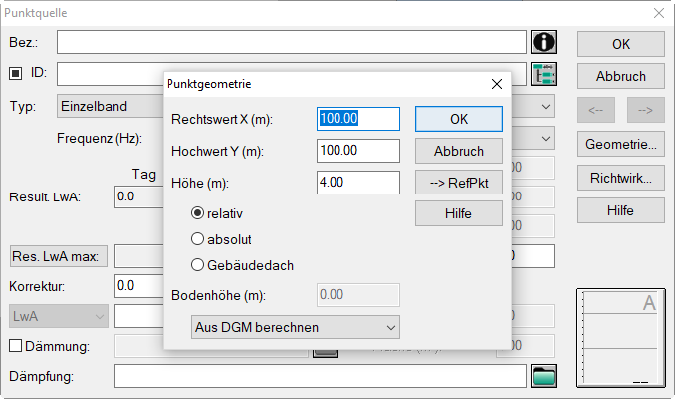

  • Klicken Sie im sich öffnenden Dialog auf die Schaltfläche „Geometrie“. Die eingegebenen Koordinaten werden angezeigt.

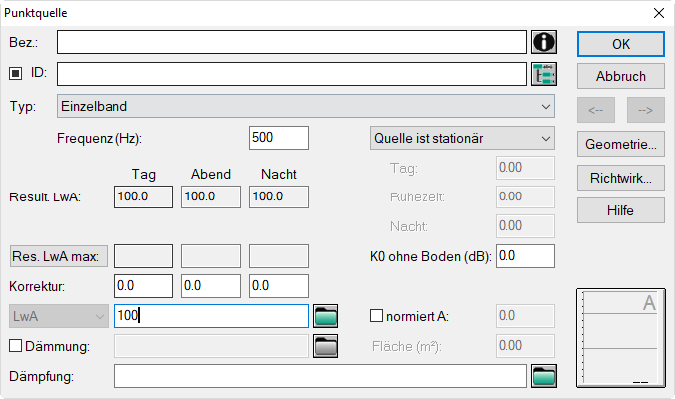

  • Schließen Sie das Dialog Punktgeometrie und geben Sie als Emissionswert LwA der Punktquelle 100 dB(A) ein. Da unter Typ "Einzelband" gewählt ist, wird dieser Wert als A-bewerteter Gesamtpegel interpretiert.
