Ergebnistabelle für Gebäudelärmkarte

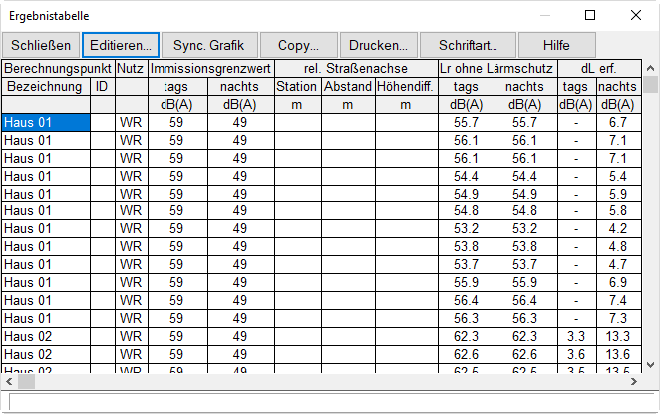

Zur Dokumentation können die Ergebnisse der Hausbeurteilung auch in Tabellenform ausgegeben werden. Die CadnaA-Ergebnistabelle zeigt die Berechnungsergebnisse sowohl für einzelne Immissionspunkte, als auch für Fassadenpunkte in einem frei definierbaren Tabellenformat an. Im vorliegenden Fall sollen die Ergebnisse der Gebäudelärmkarte in Tabellenform angezeigt werden.

• Wählen Sie den Befehl Ergebnistabelle im Menü Tabellen aus und klicken Sie auf die Schaltfläche „Editieren“.
• Wählen Sie am unteren Ende des Dialogs Ergebnistabelle editieren unter „Immissionspunkte aus Gebäudelärmkarte“ die Option „(alle)“ aus.
• Im Folgenden werden einige Tabellenspalten editiert:
  • Doppelklicken Sie in Zeile Nr. 2, ersetzen Sie den Eintrag „ID“ durch „Stockwerk“.
  • Wählen Sie im Feld „Spalte“ den Eintrag „(Textvariable)“ aus und geben Sie als Ausdruck STW ein, um die Stockwerksbezeichnung anzuzeigen.
  • Doppelklicken Sie anschließend in Zeile Nr. 3, ersetzen Sie den Eintrag „Flurst.“ durch „Fass.punktNr.“ (für Fassadenpunkt-Nummer).
  • Wählen Sie im Feld „Spalte“ den Eintrag „(Textvariable)“ aus und geben Sie als Ausdruck FASSNR ein, um die Nummer des Fassadenpunktes anzuzeigen.
  • Klicken Sie in die Zeile 7 und drücken Sie dann dreimal die Löschtaste (ENTF/DEL). Daraufhin werden die Zeilen „Rel. Straßenachse Station/Abstand/Höhendifferenz“ gelöscht.
  • Klicken Sie weiterhin in die Zeile 11 „Lr mit Lärmschutz“ und drücken Sie dann fünfmal die Löschtaste (ENTF/DEL). Die Zeile 11 bis 15 sind damit gelöscht.

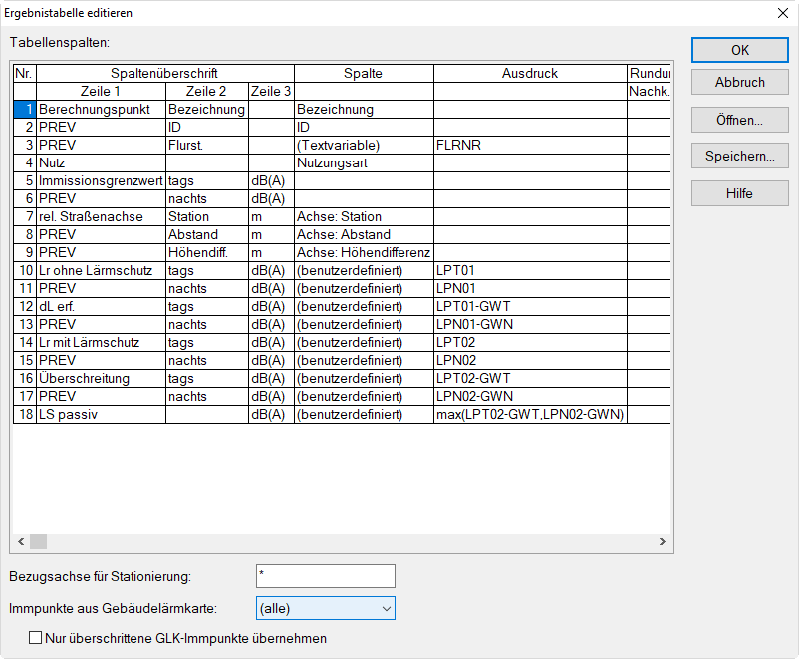

Das Dialog zeigt jetzt folgende Ansicht:

Ergebnistabelle editieren

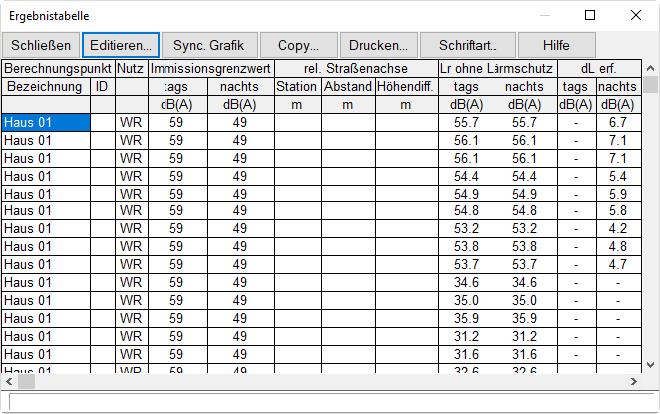

• Über die Schaltfläche „Speichern“ kann das aktuelle Tabellenformat gespeichert und in einem späteren Projekt erneut verwendet werden. Nach Klick auf OK zeigt die Ergebnistabelle das neue Format:

Um die Länge der Tabelle zu verkürzen, können auch nur die Fassadenpunkte angezeigt werden, an denen eine Überschreitung des jeweiligen Immissionsgrenzwertes vorliegt.

• Öffnen Sie dazu erneut den Dialog über Schaltfläche „Editieren“.
• Aktivieren Sie am unteren Ende des Dialogs die Option „Nur überschrittene GLK-Immpunkte übernehmen“ und schließen Sie den Dialog mit OK.

Ergebnistabelle: Immissionspunkte mit überschrittenem Richtwert
