Schall 03 (2014)

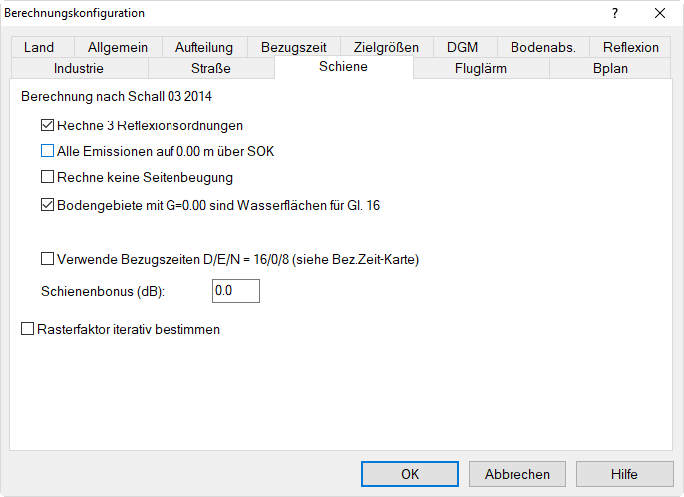

Dialog Konfiguration, Registerkarte „Schiene“ für Schall 03 (2014)
Optionen
Rechne 3 Reflexionsordnungen
Bei aktivierter Option werden maximal drei Reflexionsordnungen berechnet, unabhängig davon, welche Ordnung auf der Registerkarte „Reflexion“ (siehe Registerkarte Reflexion) gewählt ist. Dies ist die in Schall 03 (2014) vorgesehene Einstellung („Unberücksichtigt bleiben ... Reflexionen höher als der 3. Ordnung.“).
Bei deaktivierter Option wird maximal die auf der Registerkarte „Reflexion“ eingestellte Reflexionsordnung berücksichtigt.
Alle Emissionen auf 0.0 m über SOK
Ist diese Option aktiviert, so werden alle Teilemissionsquellen auf einen Quellhöhe von 0.0 m über Schienenoberkante gesetzt (0.6 m über Grund).
Rechne keine Seitenbeugung
Wenn diese Option deaktiviert ist, wird die Seitenbeugung an Hindernissen berücksichtigt, die wegen des ausgedehnten Charakters der Quellen (Linienquellen) bei üblichen Szenarien i.d.R. keine Bedeutung für den berechneten Immissionspegel hat.
Bodengebiete mit G=0.00 sind Wasserflächen für Gl. 16
Ist diese Option aktiviert, so werden alle Bodenabsorptionsgebiete, die einem Bodenfaktor G=0.00 aufweisen, als Wasserflächen betrachtet und deren Dämpfungsmaß Agr,w nach Gleichung 16 in 16BImSchV-2014 berechnet.
Verwende Bezugszeiten D/E/N
Bei deaktivierter Option "Nicht-Standard-Referenzzeit" werden folgende Zeitintervalle verwendet: Tag (D) = 16 Stunden, Nacht (N) = 8 Stunden. Wenn diese Option aktiviert ist, werden hingegen die auf der Registerkarte „Bezugszeit“ (siehe Registerkarte Bezugszeit) eingestellten Zeitintervalle und Zuschläge berücksichtigt.
Diese Option muss für Berechnungen nach der EU-Umgebungslärmrichtlinie EU2002/49/EG-2002 aktiviert werden, um auch die Anzahl der Züge (oder die Emission) im Zeitbereich Abend zu berücksichtigen.
Hinweis
Die angezeigten Stundenzahlen D/E/N werden in Abhängigkeit von den Einstellungen auf der Registerkarte „Bezugszeit“ aktualisiert.
Schienenbonus (dB)
Der eingegebene Schienenbonus wird immer berücksichtigt. Falls kein Schienenbonus vergeben werden soll, muss daher der Eintrag 0 dB lauten.
Rasterfaktor iterativ bestimmen
Bei der Teilstückzerlegung nach Schall 03 (2014) ist zu prüfen, ob sich bei Halbierung aller Teilstücke die Immissionsanteile um weniger als 0,1 dB verändern. Ist die Änderung größer, so ist die halbierte Teilstücklänge zu verwenden.
Bei aktivierter Option wird diese Bedingung für alle Immissionspunkte (nicht für Hausbeurteilungen und Rasterpunkte) iterativ geprüft, bis die Bedingung erfüllt ist. Es sind somit programmintern mindestens drei Berechnungsläufe erforderlich, um diese Bedingung an die Teilstückzerlegung zu prüfen.
Weitere Informationen
Berechnung von Abar
Bei der Berechnung von Abar nach Gleichung (19) in 16BImSchV-2014 wird Drefl, die
„Pegelkorrektur für reflektierende Schallschutzwände im Abstand ds <= 5 m mit absorbierendem Sockel der Höhe habs über der Schienenoberkante“,
von CadnaA automatisch berücksichtigt. Dies erfordert, dass zwei Schirm-Objekte zur Modellierung verwendet werden: der absorbierende Sockel und die - aus Richtung der Quelle betrachtet - dahinter stehende reflektierende Schallschutzwand.
Zur Unterscheidung, ob der Schirm als absorbierend oder als reflektierend anzusehen ist, werden folgende Kriterien verwendet:
- Absorptionsgrad Alpha < 0.2: „reflektierend“
- Absorptionsgrad Alpha > 0.6: „absorbierend“
