Spektrum verändern

Mit den in diesem Dialog vorhandenen Optionen kann das eingegebene Spektrum verändert werden.

Dialogoptionen

Spektrum bewerten

Mit dieser Option kann nachträglich eine andere Bewertung auf das eingegebene Spektrum angewandt werden. Dabei bleibt die Bewertungseinstellung im Dialog Spektrum unverändert. Die Wahl einer bestimmten Bewertung im Dialog Spektrum verändern bewirkt also eine Umrechnung der Zahlenwerte und damit eine Änderung des eingegebenen Spektrums.

Über das Listenfeld können Bewertungen auf das Spektrum angewandt (A, B, C, D) oder entfernt/invertiert werden (-A, -B, -C, -D).

Spektrum mit Konstante K füllen

schreibt die eingegebene Konstante K in jedes Band

Konstante K bandweise addieren

addiert die eingegebene Konstante K zu dem schon vorhandenen Wert arithmetisch

Spektrum auf Gesamtwert K normieren

Addiert zu jedem Spektrenwert eine für jedes Frequenzband gleiche Korrektur, so dass der Gesamtpegel den Wert K ergibt.

Konstante K

Zahlenwert in dB

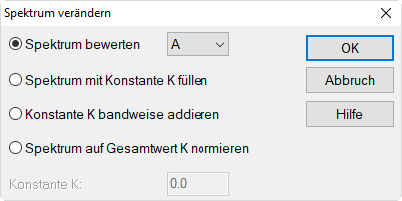

Beispiel für Option „Spektrum bewerten“

Gehen Sie wie folgt vor:

  • Öffnen Sie über das Menü Tabellen die lokale Bibliothek Schallpegel.

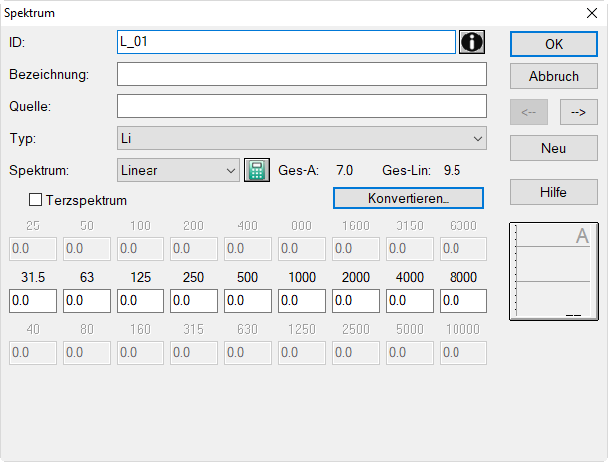

  • Fügen Sie über das Kontextmenü eine Zeile ein und öffnen Sie den Dialog Spektrum durch Doppelklick in die neue Zeile.

  • Klicken Sie auf das Taschenrechner-Symbol

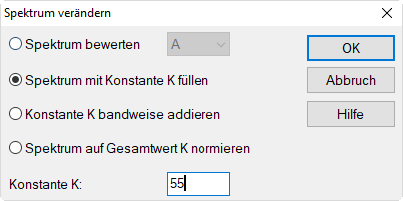

  • Wählen Sie die Option „Spektrum mit Konstante K füllen“ und geben Sie für die Konstante K den Wert 55 ein.

  • Klicken Sie auf OK.

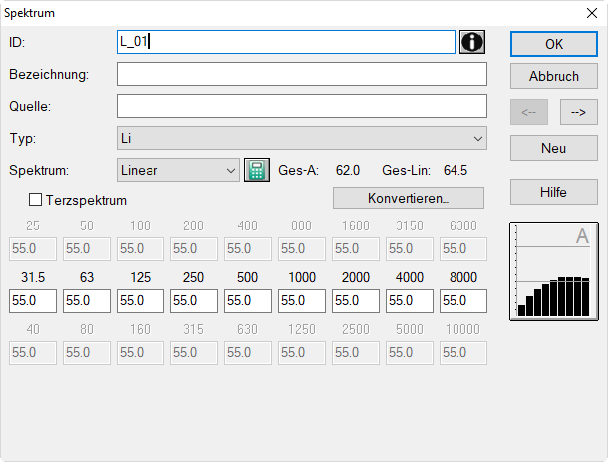

Jetzt weist das Testspektrum in jedem Frequenzband von 31.5 Hz bis 8000 Hz den Wert 55 dB auf. Da es sich um 9 gültige Frequenzbänder handelt, beträgt der unbewertete (lineare) Gesamtpegel „Ges-Lin“:

Li,sum = (55 + 10 * lg 9) dB = 64.5 dB

Der A-bewertete Gesamtpegel „Ges-A“ beträgt:

Größe 31.5 63 125 250 500 1k 2k 4k 8k
Li,okt 55 55 55 55 55 55 55 55 55
A-Bewert. -39.4 -26.2 -16.1 -8.6 -3.2 0.0 1.2 1.0 -1.1
LiA,okt 15.6 28.8 38.9 46.4 51.8 55.0 56.2 56.0 53.9

LiA,sum = 62.0 dB(A)

Bewertung umstellen

  • Ändern Sie jetzt die Bewertung von „Linear“ auf „A-bewertet“ entweder durch
  • Drücken der Taste A bei Fokus im Listenfeld „Spektrum“ oder durch Auswahl der Option „A-bewertet“ aus dem Listenfeld.

Anschließend werden die A-bewerteten spektralen Pegel angezeigt. Das eingegebene Spektrum wurde durch diese andere Bewertung nicht geändert.

Hinweis

Trotzdem wird empfohlen, die zutreffende Bewertung vor der Eingabe eines Frequenzspektrums einzustellen.

Falsche Bewertungseinstellung korrigieren

Falls eine falsche Bewertung bei der Werteeingabe eingestellt war, müssen diese nicht gelöscht und neu eingegeben werden. Um die richtigen Zahlenwerte zu erzeugen, stehen Funktionen im Dialog Spektrum verändern zur Verfügung.

In diesem Beispiel wird angenommen, dass eingegebene Testspektrum einen A-bewertete Pegel von 55 dB(A) - statt linear - in jedem Oktavband aufweisen soll.

Gehen Sie wie folgt vor:

  • Schließen Sie ggf. den Dialog Spektrum, um wieder die Tabelle mit der lokale Bibliothek Schallpegel anzuzeigen.
  • Fügen Sie über das Kontextmenü der Tabelle eine neue Zeile hinter dem Testspektrum L_001 ein.

Kontextmenübefehl „Einfügen nachher“

  • Klicken Sie einmal in die Zeile mit dem Testspektrum L_001 und drücken Sie die Tastenkombination STRG+C.
  • Klicken Sie einmal in die neue, leere Zeile und drücken Sie die Tastenkombination STRG+V.

Daraufhin wird eine Kopie des Testspektrums L_001 in die neue Zeile eingefügt.

  • Doppelklicken Sie in die neue Zeile und benennen das Spektrum in „Testspektrum 2“ mit der ID L_002 um.

  • Klicken Sie auf das Taschenrechnersymbol im Dialog Spektrum.

  • Wählen Sie die Option „Spektrum bewerten“ und den Eintrag „-A“ aus dem Listenfeld aus.

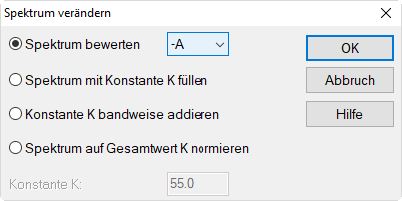

Dialog Spektrum verändern: A-Bewertung invertieren

  • Klicken Sie auf OK, um die A-Bewertung vom eingegebenen Spektrum abzuziehen (daher „minus A“) und den Dialog zu schließen.

Dabei bleibt die zugeordnete Bewertung „Linear“ im zugehörigen Dialog Spektrum bleibt unverändert.

Dialog Spektrum: nach Abziehen der A-Bewertung mit „-A“

Hinweis

Nur die Auswahl einer bestimmten, nachträglichen Bewertung über den Dialog Spektrum verändern bewirkt eine Änderung der Zahlenwerte und damit eine tatsächliche Änderung des gespeicherten Spektrums.

  • Schalten Sie jetzt die Auswahl „Spektrum“ auf „A-bewertet“ um.

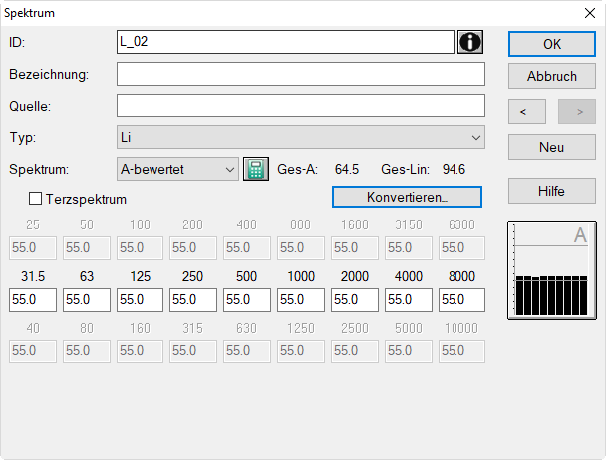

Das veränderte Spektrum zeigt jetzt - wie beabsichtigt - eine Pegel von 55 dB(A) je Oktave an.

Spektrum mit einem Pegel von 55 dB(A) je Oktave

Bewertung umstellen, ohne Werte zu ändern

Statt im Dialog Spektrum verändern eine Bewertung oder Invertierung einer Bewertung auszulösen, um die Zahlwerte im Spektrum unverändert zu lassen, können Sie alternativ auch direkt im Dialog Spektrum die Bewertung umschalten. Halten Sie dazu, bei der Auswahl aus dem Listenfeld „Spektrum“ die SHIFT-Taste gedrückt.

Beispiel

  • Öffnen Sie den Dialog Spektrum für das „Testspektrum 2“ mit der ID L_002.
  • Halten Sie die SHIFT-Taste gedrückt und wählen Sie aus dem Listenfeld „Spektrum“ die Option „linear“ aus.

Daraufhin wird das Spektrum auf „linear“ gestellt, ohne die Spektrenwerte zu verändern. Dies stellt somit das lineare Ausgangsspektrum L_001 wieder her.

Bewertung in der Tabelle umstellen, ohne Werte zu ändern

Um die Bewertung innerhalb der Tabelle Schallpegel umzuschalten, ohne die angezeigten Werte zu verändern, wird ein vorangestelltes Ausrufezeichen verwendet.

Beispiel

Geben Sie, zum Beispiel, in der Spalte „Bew.“ eines Spektrum den Ausdruck !A ein, um auf A-Bewertung, !B um auf B-Bewertung umzuschalten etc., ohne dabei die Zahlenwerte zu verändern. Eine lineare Bewertung wird durch bloße Eingabe eines Ausrufezeichens eingestellt.

Hinweis

Diese Syntax ist auch innerhalb des Dialogs Spalte verändern| Ersetzen verwendbar (mit Option „String-Ersetzung“).
