Bodenabsorption

Das Objekt „Bodenabsorption“ erzeugt eine dämpfende Wirkung,

• falls die eingestellte Norm oder Richtlinie (siehe Registerkarte Normen) den Bodenfaktor G verwendet,
• oder eine andere Größe zur Kennzeichnung der dämpfenden Wirkung des Bodens verwendet wird, die auf den Bodenfaktor G übertragbar ist.
• Falls eine Norm oder Richtlinie mehrere Bodendämpfungs-Modelle beschreibt, ist u.U. eine zusätzliche Auswahl auf der entsprechenden quellen-spezifischen Registerkarte in der Konfiguration erforderlich (z.B. siehe ISO 9613 (1996)).

Weitere Informationen zur Richtlinien-spezifischen Vorgehensweisen bei der Berechnung der Bodendämpfung siehe Registerkarte Industrie, Registerkarte Straße und Registerkarte Schiene.

Verwendet die eingestellte Norm oder Richtlinie eine generalisierte Bodendämpfung - d.h. die Bodendämpfung ist unabhängig von den örtlichen Bodeneigenschaften, sondern wird allein auf Basis der Strahlgeometrie bestimmt - so erzeugt das Objekt „Bodenabsorption“ keine dämpfende Wirkung.

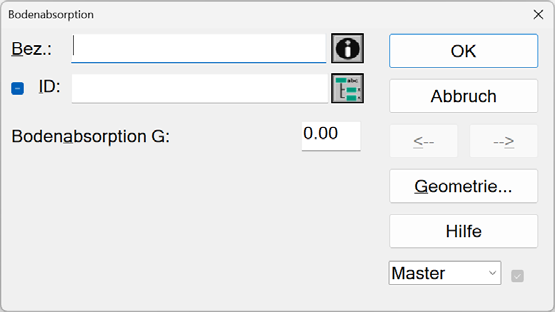

Dialogoptionen

BEZ, Info-Fenster, ID, ObjectTree, Master

siehe Dialogfelder BEZ, ID, INFO, ObjectTree, Master im Handbuch „Einführung in CadnaA“

Bodenabsorption G

Wert des Bodenfaktors G, Standardwert G=0

Objektgeometrie

Das Objekt wird als geschlossenes Polygon eingeben, wobei die im Dialog Polygon: Geometrie eingegebene Höhe nicht relevant ist.

Falls mehrere Bodenabsorptions-Gebiete sich überlappen, so wird das zuletzt eingegebene, oben aufliegende Gebiet im Überlappungsbereich verwendet. Dies ist gleichbedeutend mit eine niedrigeren Position dieses Bodenabsorptions-Gebiets in der Tabelle Bodenabsorption (siehe Menü Tabellen|Hindernisse).

Sonderfall Straße & Schiene

Für die Objekte „Straße“ und „Schiene“ kann im Zusammenhang mit der Eigenabschirmung eine Zusatzbreite eingegeben werden, die zur Festlegung der Bodenabsorption im Straßen- bzw. Gleisraum verwendet werden kann (siehe Gemeinsame Eingabedaten und Gemeinsame Eingabedaten, jeweils nur für Bodenabsorption, keine Abschirmung).

Registerkarte „Bodenabsorption“

siehe Menü Berechnung|Konfiguration, Registerkarte „Bodenabsorption“ (siehe Registerkarte Bodenabsorption)

Default-Bodenabsorption

Dieser Wert legt den Bodenfaktor G für die Modellbereiche fest, die nicht mit dem Objekt „Bodenabsorption“ belegt sind (Standardwert 1, Bereich: 0<=G<=1).

Option „Verwende Pufferkarte für Bodenabsorption“

Diese Option ermöglicht - im Fall zahlreicher Bodenabsorptionsgebiete innerhalb des Projektes - die Rechenzeit durch Erzeugung einer Pufferkarte zu reduzieren.
