Summenwirkung

Der Dialog Summenwirkung (Menü Berechnung) gestattet die Bewertung unterschiedlicher Planungsszenarien im Hinblick auf die Lärmbelastung durch Verkehrsgeräusche und die Ermittlung des „Effekt-bezogenen Substitutionspegels“ (Gesamtpegel bezogen auf Straßenverkehrsgeräusch-Einwirkung) nach der VDI-Richtlinie 3722-2 3722-13.

Anwendung auf Fassadenpunkte und Hausbeurteilungen

Voraussetzungen zur Anwendung des Verfahrens sind die Fassadenpegel auf Basis von Hausbeurteilungen (siehe Hausbeurteilung) für Straßen-, Schienen- und Fluggeräusche in separaten Varianten (siehe Varianten) für die Zielgrößen L_den und L_night und die Einwohnerzahl je Haus (siehe Wohn- und Nebengebäude). Je nach ausgewählter Berechnungsmethode können folgende Ergebnisse erzeugt werden:

der „Effekt-bezogene Substitutionspegel“ an den Fassadenpunkten sowie in den Hausbeurteilungs-Symbolen,
die Kenngrößen Belästigte Personen (AP – Annoyed Persons), Stark belästigte Personen (HAP – Highly Annoyed Persons), Schlafgestörte Personen (SD – Sleep Disturbed), Stark schlafgestörte Personen (HSD – Highly Sleep Disturbed), den statistischen Erwartungswert der lärmbedingten Herzinfarktfälle (Noise-induced Mycard Infarction - NMI) und die Anzahl der IHD-Fälle (Ischeamic heart diseases) als Textvariablen im Info-Fenster der Häuser.

Hinweis

Industriegeräusche werden von der VDI-Richtlinie 3722-2 3722-13 weder erfasst, noch beurteilt.

Anwendung auf Raster und Immissionspunkte für die VDI 3722

Die Auswertung nach der VDI-Richtlinie 3722-2 in CadnaA bezieht sich zunächst nicht auf Raster oder Immissionspunkte, da primär die Anzahlen Personen AP/HAP/SD/HSD zu ermitteln sind.

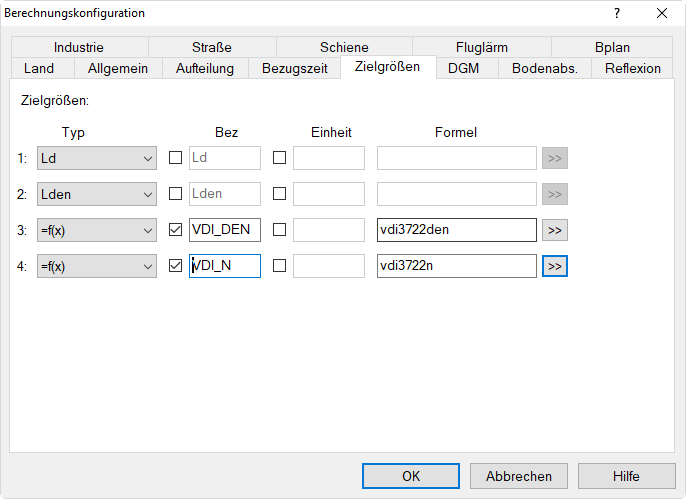

Dennoch kann in CadnaA der „Effekt-bezogene Substitutionspegel“ auch im Raster und an Immissionspunkten berechnet werden. Wählen Sie dazu auf der Registerkarte „Zielgrößen“ (siehe Registerkarte Zielgrößen) den Formelausdruck „f(x)“ aus und über den Doppelpfeil (>>) aus der Gruppe „VDI 3722“ die Zielgrößen Lden (DEN) und Ln (Nacht) aus:Danach sieht die Registerkarte „Zielgrößen“ typischerweise so aus:

Anwendung gemäß EU 2020/367

Zur Ermittlung der gesundheitsschädlichen Auswirkungen können mit dieser Option die Anzahl ischämischer Herzkrankheiten (ischaemic heart disease, IHD), die Anzahl starker Belästigungen (high annoyance, HA) und die Anzahl starker Schlafstörungen (high sleep disturbance, HSD) gemäß EU-2020 ermittelt werden. Bei Ausführung der Summenwirkung werden die Kenngrößen je Haus berechnet und im Memofeld eingetragen. Um die Kenngrößen für das gesamte Projekt zu erhalten, werden die Werte in einem zweiten Schritt über den ObjectScan aufsummiert, siehe Objekt-Scan (Preset vorhanden).

DE 2020/367 (mittlere Werte Pegelband)

Die Auswertung erfolgt analog zu EU 2020/367, jedoch werden die Immissionspegel (Lden/Ln) zuvor mit folgender Formel gerundet:

LPx = floor((LPx+0.5)/5)*5+2

Hierdurch werden die „mittleren Werte jedes Isophonen-Bandes“ nach §5, Absatz 3b von 34BImSchV-2006 verwendet. Die Rundung wird beispielhaft an den Pegelbereichen von 44.5 bis 59.5 dB dargestellt:

Bereich	Zielpegel
44.5 <= x < 49.5	47
49.5 <= x < 54.5	52
54.5 <= x < 59.5	57

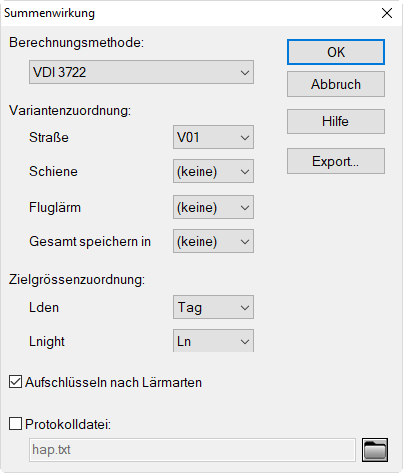

Dialogoptionen

Berechnungsmethode

Es stehen folgende Optionen zur Verfügung:

VDI 3722: Berechnung der Kenngrößen Belästigte Personen (A – Annoyed), Stark belästigte Personen (HA – Highly Annoyed), Schlafgestörte Personen (SD – Sleep Disturbed) und Stark schlafgestörte Personen (HSD – Highly Sleep Disturbed) unter Berücksichtigung des Einwirkens einer oder mehrerer der Quellenarten Straße, Schiene und Flugverkehr nach der Richtlinie VDI 3722-2:2013.
VDI 3722 (A7,A8,A15,A16): Mit dieser Option wird das Verfahren nach VDI 3722 streng mit den in o.g. Ausgabe aufgeführten Umkehrfunktionen (A7), (A8), (A15) und (A16) angewendet. Aufgrund erkannter Mängel dieser Funktionen wurde das o.g. alternative Verfahren (Option "VDI 3722") mit numerisch korrekter Inversion der Originalfunktionen (A1), (A4) sowie (A9) und (A12) implementiert. Bis zur endgültigen Klärung und ggfs. Revision der Richtlinie wird daher die obige Option "VDI 3722" zur praktischen Anwendung der Richtlinie empfohlen.
HAP: Das Lärmbewertungskonzept nach Miedema MIEDEMA-2005 generiert folgende drei Kenngrößen: erheblich durch Lärm belästigten Personen (Highly Annoyed - HA), erheblich schlafgestörten Personen (Highly Sleep Disturbed - HSD) und den statistischen Erwartungswert der lärmbedingten Herzinfarktfälle (Noise-induced Mycard Infarction - NMI).
EU 2020/367: Mit dieser Auswahl werden die Anzahl der IHD-Fälle (Ischeamic heart diseases) bezogen auf eine Inzidenzrate von 1.0, die Anzahl erheblich durch Lärm belästigter Personen (Highly Annoyed - HA) sowie die Anzahl erheblich schlafgestörter Personen (Highly Sleep Disturbed - HSD) je Haus berechnet und in das Memofeld eingetragen. Zur Berücksichtigung einer abweichenden Inzidenzrate im Fall der IHD und zur Summenbildung von IHD/HA/HSD steht eine Vorlage über den ObjectScan zur Verfügung, siehe Objekt-Scan, Defaults. EU-2020

Variantenzuordnung

Wählen Sie für die Lärmarten „Straße“, „Schiene“ und „Fluglärm“ eine der vorhandenen Varianten aus, auf der jeweils die Bewertung basieren soll. Dazu ist es erforderlich, dass für bis zu drei Lärmarten getrennte Varianten angelegt und berechnet wurden. Bei Auswahl von "(keine)" wird diese Lärmart nicht in die Berechnung miteinbezogen. Die Variantenzuordnung bezieht sich ausschließlich auf die in der jeweiligen Variante berechneten Pegel (und berücksichtigt z.B. nicht etwaige variantenabhängige Einwohnerzahlen des Hauses).

Wählen Sie für „Gesamt speichern in“ die Variante (d.h. möglichst eine weitere „leere“ Variante) aus, die für die Anzeige der „Effekt-bezogenen Substitutionspegel“ an den Fassadenpunkten sowie in den Hausbeurteilungs-Symbolen verwendet werden soll. Die Berechnung der Substitutionspegel erfolgt für Lden ausgehend vom Anteil HA, für Ln ausgehend vom Anteil HSD. Beachten Sie, dass für den Substitutionspegel Lden algorithmisch bedingt keine Pegel < 42 dB(A) abgebildet werden können.

Hinweis

Sind diese Variante und die Zielgrößen für VDI 3722 (siehe Anwendung auf Raster und Immissionspunkte für die VDI 3722) gewählt, so werden die „Effekt-bezogene Substitutionspegel“ sowohl im Raster, für Immissionspunkten und für Fassadenpunkten/Hausbeurteilungen angezeigt.

Zielgrößen-Zuordnung

Das Lärmbewertungskonzept nach Miedema und das darauf beruhende Konzept VDI 3722-2 verwendet die Zielgrößen L_den und L_night. Legen Sie in den beiden Listenfeldern die Zuordnung der aktuell vorhandenen Zielgrößen zu den Zielgrößen L_den und L_night fest. Wenn für die erste Zielgröße Lden und für die zweite Ln festgelegt wurden, ist keine Änderung erforderlich.

Option „Aufschlüsseln nach Lärmarten“

Ist diese Option aktiviert, erfolgt die Bewertung getrennt für die einzelnen Lärmarten, denen eine Variante zugewiesen wurde, und den Gesamtlärm (z.B. HAProad, HAPrail, HAPair, HAPtot etc.).

Option „Protokolldatei“

Ist diese Option aktiviert, so werden die Ergebnisse der Berechnung in die angegebene Textdatei geschrieben. Geben Sie ggf. einen Dateinamen an und wählen Sie über das Dateiauswahlsymbol das Zielverzeichnis aus.

Schaltfläche OK

Bei Klick auf diese Schaltfläche wird die Bewertung ausgeführt und die Ergebnisse in die Info-Fenster der Häuser geschrieben (und diese ggf. exportiert).

Schaltfläche „Export“

Über diese Schaltfläche können die Berechnungsergebnisse an den Fassadenpunkten in eine Shape-Datei (ArcView *.shp) exportiert werden. Die Geometrie entspricht dem 3D-Shape-Export der Fassadenpunkte (siehe ESRI Shape (*.shp)), nur werden hierbei die Ergebnisse für die einzelnen Lärmarten in folgende Textvariablen geschrieben (siehe Dialog Info-Fenster der Hilfspolygone):

NAME, BLDG_ID: Bezeichnung und ID des Fassadenpunkts bzw. HB
RES_RECV_N: Anzahl Einwohner am Fassadenpunkt (unter der Annahme RES_RECV_N=EINW/(Anzahl Fassadenpunkte)
Zielgrößen LP1 und LP2 für Lärmarten R=road, RW=railway, A=aircraft (in dB)

Vorgehensweise

Im ersten Schritt werden die quellen-spezifischen Gebäudelärmkarten berechnet.

Falls auch Raster und Immissionspunkte zu betrachten sind, stellen Sie zusätzlich die beiden VDI-spezifischen Zielgrößen über die Registerkarte „Zielgrößen“ ein (siehe oben).

Wählen Sie im Menü Berechnung|Konfiguration, Registerkarte „Zielgrößen“ Lden als Zielgröße 1 und Ln als Zielgröße 2 aus.
Ordnen Sie jeweils alle Straßen, alle Schienenwege und alle Flugstrecken je einer Variante zu (z.B. mit Kurzbezeichnung str, sch und flg).
Legen Sie mindestens eine weitere Variante an, um die Ergebnisse der Summenwirkung nach VDI 3722-2 in diese Variante zu schreiben.

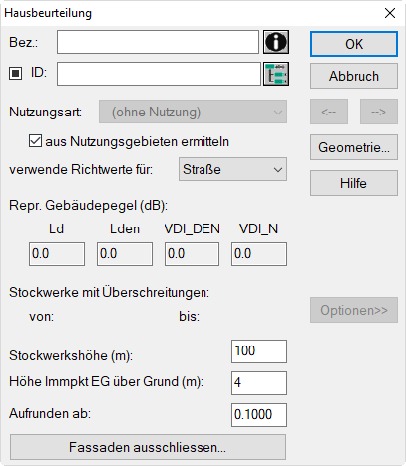

Geben Sie ein Hausbeurteilungssymbol an einer beliebigen Stelle ein und geben Sie unter „Optionen“ in dessen Dialog ein:
- Stockwerkshöhe (m): 1000 (um nach VDI 3722 nur Fassadenpunkte in einer Höhe zu erzeugen)
- Höhe Immpkt EG über Grund (m): 4

Schließen Sie den Dialog mit OK.
Weisen Sie allen zu berücksichtigenden Häusern das Hausbeurteilungssymbol (über Dialog Objekte verändern, Aktion „Erzeuge Hausbeurteilung).
Löschen Sie jetzt das einzelne, zur Festlegung der Optionen generierte Hausbeurteilungssymbol.
Berechnen Sie die Fassadenpegel für alle oder die zu berücksichtigenden Varianten (über Menü Berechnung|Rechne).
Starten Sie ggf. die Rasterberechnung für alle Varianten über Menü Raster|Raster berechnen.

Im zweiten Schritt erfolgt die Berechnung der Kenngrößen zur Beurteilung der Summenwirkung.

Öffnen Sie den Dialog Summenwirkung im Menü Berechnung.
Wählen Sie die Berechnungsmethode und ordnen Sie die Varianten den Quellarten zu.
Wählen Sie die Variante, in die „Effekt-bezogenen Substitutionspegel“ geschrieben werden sollen.
Führen Sie nach Zuordnung der Zielgrößen die Berechnung mit OK aus.

Beispiel

Pfad: Beispiele\Konfiguration\VDI 3722-2

Im Dialog Info-Fenster der Häuser stehen nun die berechneten Kennwerte. Diese können mit den CadnaA-spezifischen Verfahren statistisch ausgewertet und in Tabellen oder - durch räumliche Mittelung mit ObjectScan (siehe Objekt-Scan) als Karten dargestellt werden.

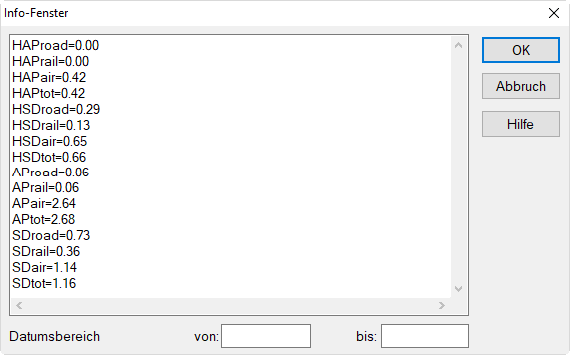

Dialog Info-Fenster eines Hauses mit Textvariablen
