Pegelrahmen

Mit diesem Objekt kann nach einer Rasterberechnung das Ergebnis an jeder beliebigen Stelle innerhalb des berechneten Rasters (siehe Immissionsraster) angezeigt werden (auch die Höhe im Bodenraster).

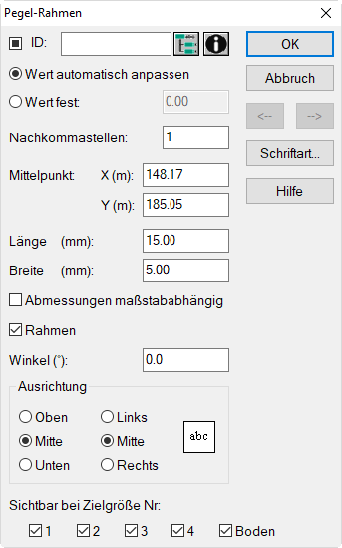

Dialogoptionen

Mark, ID, ObjectTree, Info-Fenster

siehe Dialogfelder BEZ, ID, INFO, ObjectTree, Master im Handbuch „Einführung in CadnaA“

Wert automatisch anpassen

Standardmäßig wird der Wert im Pegelrahmen automatisch aktualisiert, d.h. nach jeder Neuberechnung oder bei Auswahl einer anderen Zielgröße aus dem Listenfeld auf der Symbolleiste wird der aktuelle Wert der gewählten Zielgröße in diesem Punkt im Pegelrahmen angezeigt.

Wert fest

Ist die Option „Wert fest“ aktiviert, wird im Pegelrahmen der neu errechnete Wert nicht angezeigt, sondern der letzte Wert bleibt erhalten. Im Eingabefeld kann dieser letzte Wert ggf. geändert werden.

Das/die Raster enthalten jedoch immer die aktuellen Werte, nur die Anzeige wird bei aktivierter Option „Wert fest“ nicht aktualisiert.

Nachkommastellen

Dieser Wert legt die Nachkommastelle fest, auf die gerundet wird (Standardwert: 1).

Sichtbar bei Zielgröße Nr.

Durch diese Check-Boxen kann festgelegt werden, bei welche Zielgrößen 1 bis 4 (sowie Boden) der Pegelrahmen angezeigt werden soll oder nicht. Standardmäßig werden Pegelrahmen bei allen Zielgrößen LP1 .. LP4 und bei Auswahl des Bodenrasters angezeigt.

Weitere Dialogoptionen

Die weiteren Dialogoptionen des Pegelrahmens sind im Kapitel Textrahmen beschrieben.
