Aufsummieren in Einzahlwerte

Beispiel

Pfad: Beispiele\Extras\SmallCity01.cna

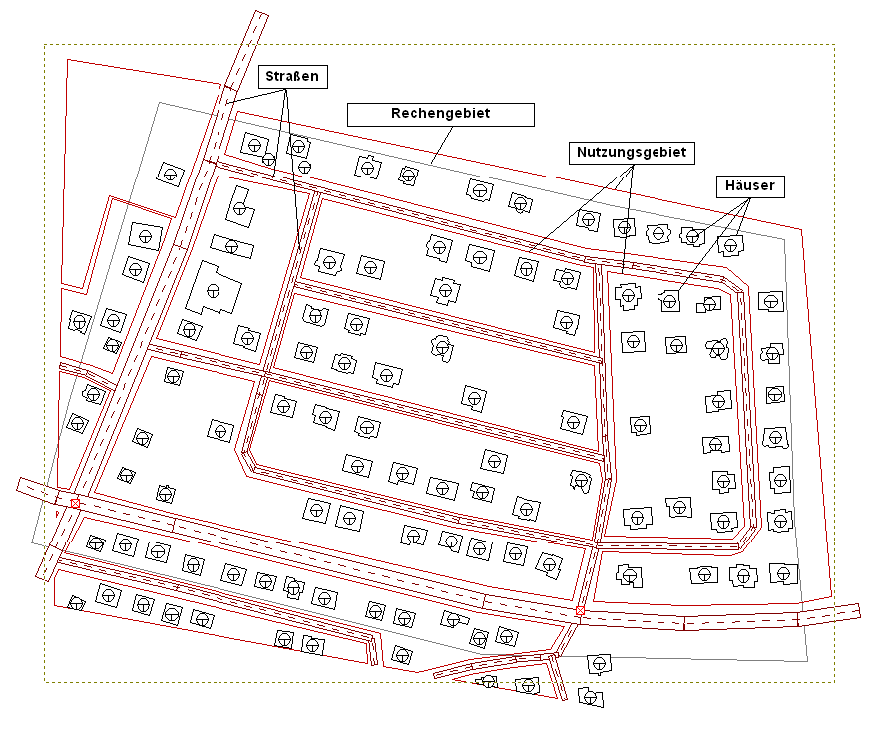

Grundlage bildet die Beispieldatei SmallCity01.cna.

Hinweis

Die auf Deutsch beschrifteten Textboxen werden in Variante V01=DEU angezeigt.

Es soll die Länge aller Straßen im Projekt ermittelt werden.

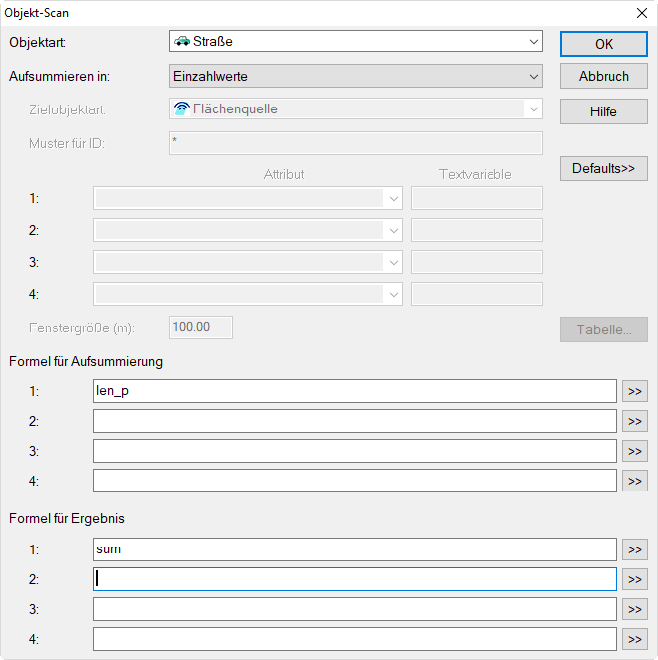

Als Objektart wird die „Straße“, bei „Aufsummieren in“ die Option „Einzahlwerte“ gewählt. Unter „Formel für Aufsummierung“ wird „len_p“ als Attribut eingetragen oder über Auswahlliste gewählt.

Hinweis

Das Attribut „len_p“ liefert generell die Länge eines Objektpolygons. Ebenso hätte aus der Liste der objekt-spezifischen Parameter hinter dem Querstrich für die Straße PO_LEN gewählt werden können. Die auf Fläche und Polygonlänge bezogenen Parameter oberhalb des Querstrichs sind für alle Objektarten verfügbar (siehe unten).

Nach Bestätigung der Eingaben mit OK erscheint das Ergebnisfenster mit folgender Meldung.

Das Straßennetz hat somit eine gesamte Länge von 1985.85 m.

In gleicher Weise kann die Zahl der Häuser, der gesamte Schallleistungspegel aller Punktschallquellen oder jeder beliebige andere Größe auf Basis der numerischen Attribute der gewählten Objektart berechnet werden.
