Schall 03 (2014)

Hinsichtlich der Quellbeschreibung sind über die in Gemeinsame Eingabedaten gemachten Angaben hinaus keine zusätzlichen Eingabeparameter zu beachten.

Kenndaten von Rangier- und Umschlagbahnhöfen

In Schall 03 (2014), Beiblatt 3 16BImSchV-2014, sind akustischen Kenndaten für Geräuschquellen von Rangier- und Umschlagbahnhöfen aufgeführt, die in CadnaA als Emissionsdatensätze verfügbar sind (siehe Menü Tabellen/Bibliotheken (global)/Schallpegel, siehe auch Kapitel 11 - Bibliotheken).

Emissionsdatensätze laden

Falls die Emissionsdatensätze nach Schall 03 (2014) nicht angezeigt werden, gehen Sie wie folgt vor:

• Öffnen Sie den Bibliothek-Manager im Menü Tabellen.
• Wählen Sie für die Bibliothek „Schallpegel“ den Typ „Default“ aus.
• Wählen Sie als Aktion „kopieren nach“ (Voreinstellung) mit dem Ziel „Lokal“ oder „Global“.
• Nach Klick auf OK werden die Spektren in die gewählte Ziel-Bibliothek geschrieben.

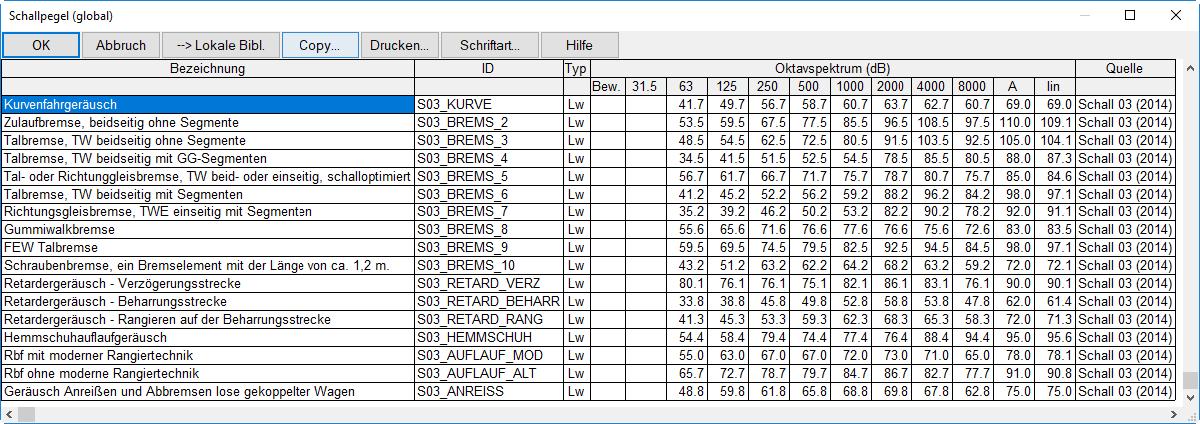

Schallpegelspektren nach Schall 03 (2014), Beiblatt 3, für Geräuschquellen von Rangier- und Umschlagbahnhöfen

Hinweise zu den Emissionsdatensätze

Im Beiblatt 3 zu Schall 03 (2014) sind A-bewertete Summenpegel und ganzzahlige spektrale Differenzen zum Summenpegel aufgeführt. Allerdings führt die energetische Summation nach Anwendung der spektralen Differenzen nicht zu den angegebenen Summenpegeln.

In CadnaA wurde dies so umgesetzt, dass die sich aus der Anwendung der spektrale Differenzen ergebenden Pegelspektren so verschoben wurden, dass die angegebenen Summenpegel exakt resultieren. Aus diesem Grund weisen die in der Bibliothek Schallpegel (global) zu findenden Spektren (siehe oben) gegenüber Beiblatt 3 abweichende Zahlenwerte für die Oktavband-Pegel auf.
