Höhenlinie

Das Objekt „Höhenlinie“ dient - neben dem Objekt „Höhenpunkt“ - zur Modellierung der Topographie bzw. des Höhenverlaufs der Bodenoberfläche.

Durch den Streckenzug der Höhenlinie wird dem Boden eine definierte Höhe über der Bezugsebene zugewiesen. Der Höhenverlauf des Streckenzugs wird entsprechend der Geometrie linienförmiger Objekte festgelegt (siehe Linienförmige Objekte). Auf Basis der höhenbestimmenden Objekte wird der Bodenverlauf dazwischen vor Beginn der eigentlichen Ausbreitungsrechnung interpoliert, entsprechend dem im Dialog Berechnung|Konfiguration, Registerkarte „DGM“ (siehe Registerkarte DGM), eingestellten Verfahren (Standard: Triangulation).

Der Geländeverlauf kann zu Abschirmung führen und die Bodendämpfung bei der Ausbreitungsberechnung beeinflussen. Die absolute Höhe von Objekten, deren Höhe relativ eingegeben wurde, wird unter Berücksichtigung der Objekthöhe und der sich aus dem Höhenlinienmodell ergebenden Bodenhöhe bestimmt. In der Ausbreitungsrechnung werden die Höhenlinien als Schirmoberkanten interpretiert. Bodenkanten, die durch Interpolation (z.B. durch Triangulation) zwischen den Höhenlinien erzeugt wurden, führen standardmäßig ebenfalls zu Abschirmung (Option "nur explizite Kanten berücksichtigen" auf Registerkarte "DGM" deaktiviert, siehe Registerkarte DGM).

Hinweis

Bei der Geländeabschirmung wird keine Seitenbeugung berücksichtigt.

Aus der Tabelle Höhenlinie (Menü Tabellen|Hindernisse) sind nur der Anfangs- und der Endpunkt ersichtlich (bei Option „Höhe aus Anfangs/Endpunkt interpolieren“). Die Höhenangabe ist immer absolut.

Dialog Höhenlinie

Dialogoptionen

Bezeichnung, ID, Info-Fenster, ObjectTree

siehe Dialogfelder BEZ, ID, INFO, ObjectTree, Master im Handbuch „Einführung in CadnaA“

Option "Verwende Stützpunkte als Höhenpunkte"

Diese Option gestattet es, ein Geländemodell aus Höhenpunkten als Höhenlinien zu speichern, wobei die Stützpunkte jeder Höhenlinie die Höhe der einzelnen Höhenpunkte aufweisen (mit Option „Höhe an jedem Punkt“).

Zur Umwandlung von Höhenpunkten in ein sogenanntes Höhenpunkte-Cluster siehe Höhenpunkt, Höhenlinie als Höhenpunkt-Cluster verwenden.

Ist diese Option aktiviert, so werden in der Grafik die Stützpunkte der Höhenlinie mit dem Symbol für Höhenpunkte, aber mit der Farbeinstellung der Höhenlinie dargestellt.

Schaltfläche "Geometrie"

siehe Linienförmige Objekte in diesem Referenzhandbuch

Höhenattribut umschalten

Nach dem Import von Höhenlinien aus Fremdformaten kann es erforderlich sein, das Höhenattribut HA_ATT (siehe Tabelle Objektattribute im Handbuch „Attribute, Variablen und Schlüsselworte“) von „Höhe aus Anfangs/Endpunkt interpolieren“ auf „Höhe an jedem Punkt eingeben“ umzustellen. Da die Höheninformation von Höhenlinien immer Absoluthöhen darstellen, ist die Umschaltung des Höhenattributs mit den verfügbaren Attributkürzeln (siehe o.g. Kapitel) ggf. nicht möglich.

Gehen Sie in diesen Fällen wie folgt vor:

• Wählen Sie aus das Kontextmenü im CadnaA-Hauptfensters den Befehl Objekte verändern.
• Wählen Sie die Aktion „Attribut verändern“ für die Objektart „Höhenlinie“.
• Wählen Sie im anschließenden Dialog das Höhenattribut HA_ATT aus.
• Aktivieren Sie den Bereich „String-Ersetzung“ und löschen Sie den Eintrag unter „Ersetzen durch“.
• Klicken Sie auf OK und bestätigen Sie die Aktion mit „Alle“.

Daraufhin wird das Höhenattribut für die Höhenlinien auf „Höhe an jedem Punkt eingeben“ umgestellt.

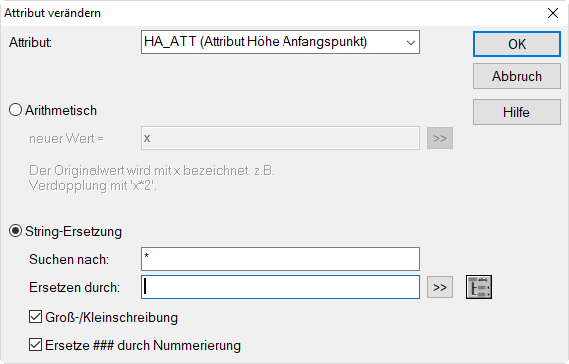

Höhenattribut HA_ATT bei Höhenlinien ändern
