Fassaden editieren

Schallabstrahlende Quellen an Fassaden können in CadnaA komfortabel mit dem Befehl Fassaden editieren im Kontextmenü des Hauses eingegeben werden. Dabei werden Punkt-, Linien- oder vertikale Flächenquellen auf der abgewickelten Fassade des Hauses grafisch editiert.

Haus eingeben

• Geben Sie ein Haus mit einem beliebigen Grundriss und einer Höhe von 10 m ein.

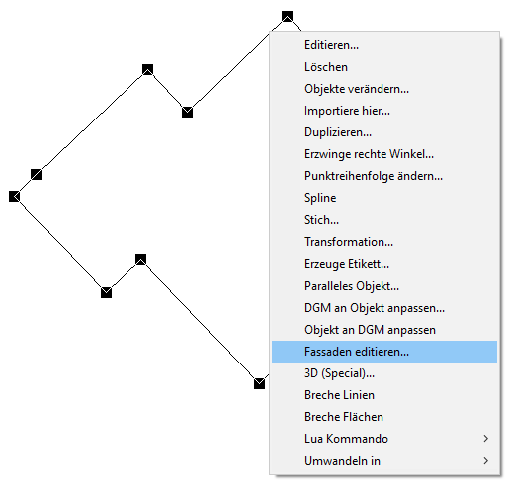

• Wählen Sie den Befehl Fassaden editieren im Haus-Kontextmenü aus.

Dialog Fassaden editieren

Daraufhin wird der Dialog Fassaden editieren angezeigt, der drei Ansichten des Hauses zeigt:

• oben: Vorderansicht der abgewickelten Fassade,
• unten links: Aufsicht,
• unten rechts: isometrische Darstellung

Auf der abgewickelten Vorderansicht können Schallquellen unter Verwendung eines lokalen Koordinatensystems editiert werden. Der Ursprung dieser Koordinatensystems (0, 0) liegt am Fußpunkt des ersten Haus-Polygonpunktes (alle weiteren Dialogoptionen siehe Fassaden editieren im CadnaA-Referenzhandbuch).

Ersten Fassadenabschnitt editieren

Zunächst soll ein schallabstrahlendes Fenster im ersten Fassadenabschnitt eingeben werden. Gehen Sie dazu wie folgt vor:

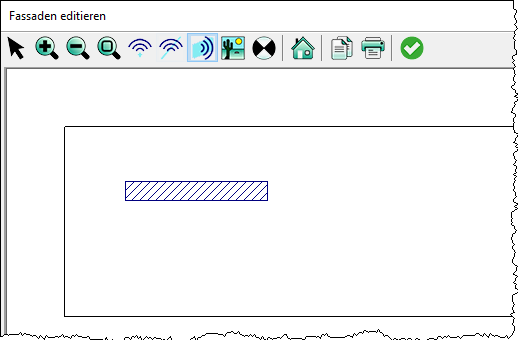

• Wählen Sie dazu die vertikale Flächenquelle (Symbol: ) aus der Symbolleiste aus und ziehen Sie eine horizontale Linie - die die Oberkante des Fensters darstellt - in der oberen Hälfte des ersten Fassadenabschnitts auf.

Hinweis

Vergrößern Sie ggf. zunächst mit der Lupe den dargestellten Ausschnitt.

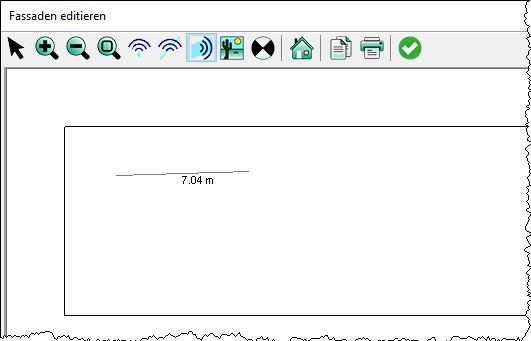

• Beenden Sie nach dem zweiten Polygonpunkt die Eingabe durch Klick mit der rechten Maustaste.

• Klicken Sie im Eingabemodus mit der rechten Maustaste auf die Oberkante der vertikalen Flächenquelle.

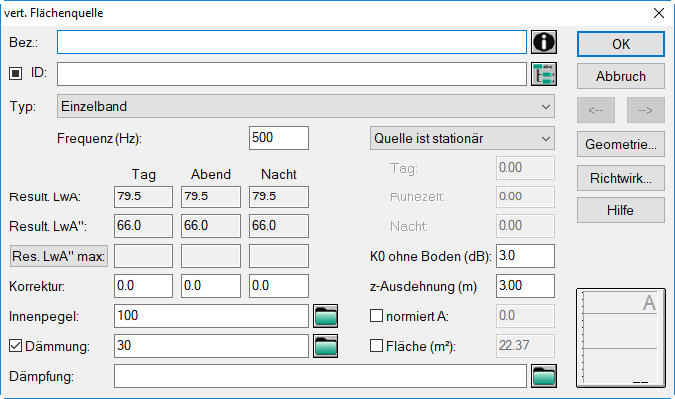

Der Dialog vert. Flächenquelle wird geöffnet.

• Geben Sie im Feld „z-Ausdehnung“ einen geeigneten Werte ein (im Beispiel: 3 m).

Die z-Ausdehnung bestimmt die Lage der Unterkante (positiver Abstand von der Oberkante). Die Oberkante wurde ja grafisch eingegeben. In diesem Beispiel wäre das Fenster 3 m hoch. Alternativ können Sie die Koordinaten der vertikalen Flächenquelle auch über den Dialog Punkteingabe vornehmen (siehe Tastatureingabe).

• Aktivieren Sie im Dialog vert. Flächenquelle die Option „Dämmung“.
• Geben Sie einen Innenschalldruckpegel von 100 dB(A) und eine Dämmung (bewertetes Schalldämm-Maß) von 30 dB ein.

Hinweis

Als Richtwirkungsmaßes K0 bzw. DΩ wird wieder ein Wert von 3 dB automatisch angenommen (siehe Schallabstrahlende Fassade eingeben).

• Schließen Sie den Dialog Fassaden editieren (mit dem Symbol ) ) und drücken Sie die Tastenkombination STRG+3, um die 3D-Spezialansicht anzuzeigen.

• Fahren Sie ggf. an einen anderen Ansichtspunkt, um die vertikale Flächenquelle auf dem ersten Fassadenabschnitt zu sehen.

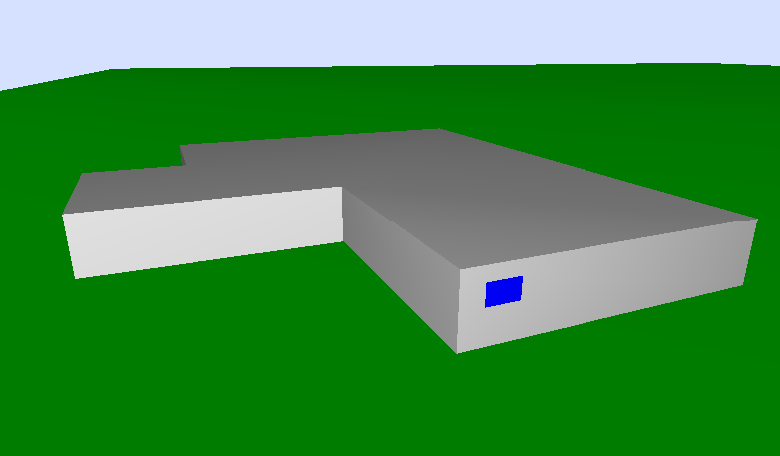

Haus mit Fenster im ersten Fassadenabschnitt

• Schließen Sie die 3D-Spezial-Ansicht und öffnen Sie erneut den Dialog Fassaden editieren.

Fenster duplizieren

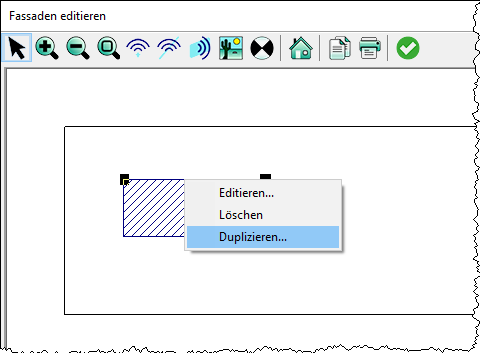

• Klicken Sie mit der rechten Maustaste auf den oberen Rand der vertikalen Flächenquelle und wählen Sie daraus den Befehl Duplizieren aus.

• Geben Sie im Dialog Duplizieren - zum Beispiel - die Werte wie folgend dargestellt ein.

Hinweis

Da die Emission der ersten Quelle vorab editiert wurde, erhalten auch die Duplikate dieselbe Emission.

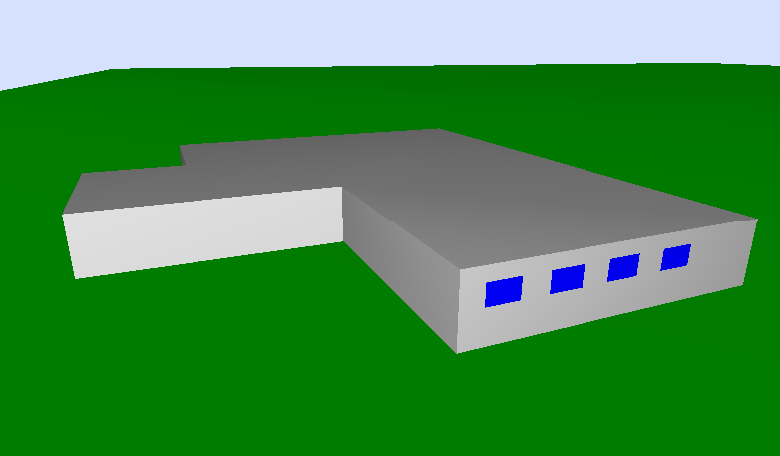

Nach Schließen des Dialogs mit OK werden 4 Kopien mit 4 m Zwischenräumen erzeugt.

Gehen Sie bei der Eingabe von Punkt- und Linienquellen im Dialog Fassaden editieren analog vor. Wird dabei der Mauszeiger in der Vorderansicht bewegt, so die entsprechende Stelle sowohl in der Aufsicht, als auch in der Isometrie angezeigt. Damit kann jederzeit beurteilt werden, auf welchem Fassadenabschnitt sich die aktuelle Mauszeiger-Position befindet.

• Wählen Sie dazu jeweils die Quellart aus der Symbolleiste aus im Dialog Fassaden editieren aus.
• Verwenden Sie die üblichen Eingabemethoden zur Eingabe von Punkt- und Linienobjekten (siehe Mauseingabe).

Hinweis

Die Tastenkombination aus linker Maustaste und STRG-Taste steht auch im Dialog Fassaden editieren zur Verfügung, um ein einzelnes Objekt zu duplizieren (siehe Objekte kopieren).

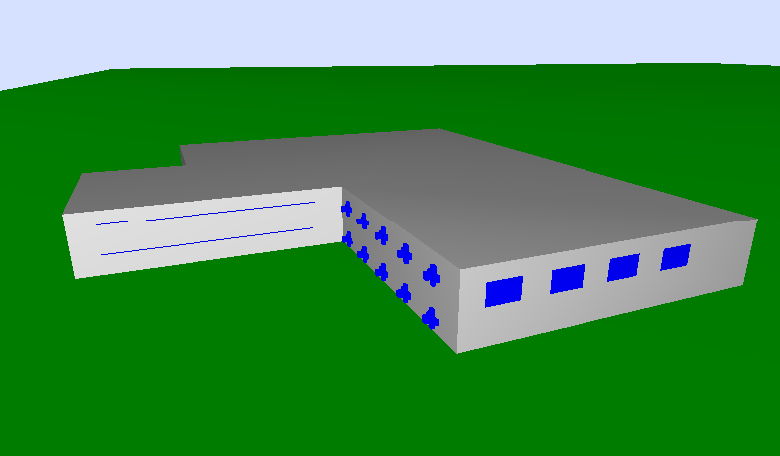

Haus mit Punkt-, Linien- und vertikalen Flächenquellenzur Modellierung der Gebäudeabstrahlung

Hinweis

Die einzelnen Fassadenabschnitte und das Dach eines Hauses können mit Bitmaps belegt werden, die in der 3D-Spezial-Ansicht als Texturen angezeigt werden (siehe Fassaden editieren im CadnaA-Referenzhandbuch).
