Schnitt

Der Befehl Schnitt steht im Kontextmenü von linienförmigen Objekten (z.B. des Hilfspolygons) zur Verfügung, wenn diese aus nicht mehr als zwei Polygonpunkten bestehen. Für das Objekt ist eine Höhe größer Null einzugeben, die die Oberkante der Schnittdarstellung bestimmt.

Bei Auswahl dieses Befehls wird der Schnitt an dieser Stelle in Richtung des Linienverlaufs unter Einbeziehung des Geländes und aller geschnittenen Objekte mit deren dort vorliegenden räumlichen Ausdehnungen im Dialog Schnitt dargestellt.

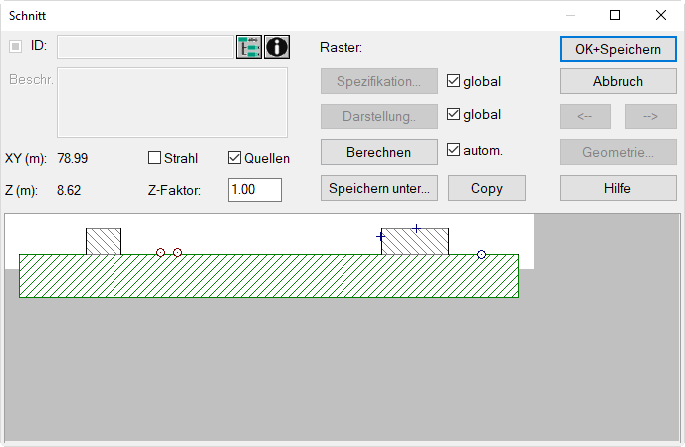

Dialog Schnitt

Dialogoptionen

Quellen: Bei Aktivierung des Kontrollkästchens „Quellen“ werden die geschnittenen Quellen dargestellt. Diese Option ist standardmäßig aktiviert.

Strahl: Der Strahlverlauf vom Anfangspunkt zum Endpunkt, wie er bei der Berechnung durch das Programm berücksichtigt würde, kann ebenfalls dargestellt werden. Diese Option ist standardmäßig deaktiviert.

Z-Faktor: Die z-Koordinaten werden mit dem z-Faktor multipliziert. Dies ermöglicht, Höhenunterschiede zu verdeutlichen.

Copy: Das Bild wird in die Zwischenablage kopiert.

Die weiteren Optionen entsprechen denen des vertikalen Flächenrasters.

Bei Speicherung der Schnittdarstellung über die Schaltfläche „OK+Speichern“ wird die Darstellung einschließlich eines ggf. berechneten vertikalen Rasters in die Objektgruppe „Vertikales Raster“ (Menü Tabellen|Sonstiges) mit ID „CROSS_SECTION“ kopiert.

siehe auch:

• Vertikales Raster in diesem Handbuch
• Schnitt und Vertikales Raster im CadnaA-Referenzhandbuch
