Range
Das Schlüsselwort gibt den Inhalt eines Attributs des Ausschnitt-Rahmens aus, z.B. ID, BEZ oder MEMO_X (wobei X eine Variable im Info-Fenster ist) - kann in einer Textzelle des PlotDesigners verwendet werden oder in einer Textbox in der Datei, wobei der Inhalt des gewählten Attributs erst beim Drucken sichtbar wird. Ermöglicht die Vorbereitung eines Drucklayouts zur Ausgabe mehrerer Ausschnitte und deren individueller Beschreibungen. #(Range) gibt standardmäßig den Inhalt der ID aus.
| Syntax | #(Schlüsselwort, Parm1, Parm2) |
| Schlüsselwort | Range |
| Parameter 1 | auszugebendes Attribut z.B. ID, BEZ (=Beschreibung, auch mehrzeilig, ID ist default |
| Parameter 2 | ist optional der Name einer Plan-Zelle im PlotDesigner. Damit kann auch außerhalb der Plan-Zelle (z.B. in der Legende) auf mehrere Ausschnitte zugegriffen werden.Wenn Parm2 nicht zugewiesen ist, wird der letzte „aktive“ Ausschnitt verwendet. |
| Beispiel | Kommentar |
|---|---|
| #(Range,ID,a1) | zeigt den ID von Ausschnitt a1 an |
| #(Range,MEMO_X,a2) | zeigt die Variable x im Info-Fenster von Ausschnitt a2 an |
| #(Range,Bez,a1) | zeigt die Bezeichnung von Ausschnitt a1 an |
| #(Range,Bez) | zeigt die Bezeichnung des letzten aktiven Ausschnitts an |

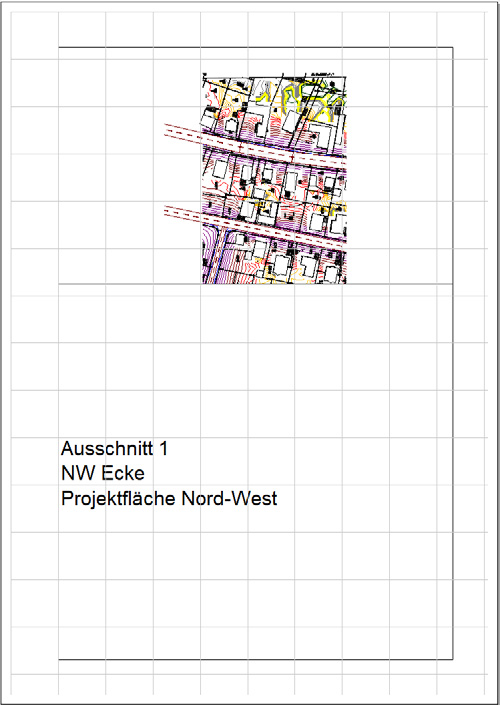

Beispiel: Ansicht im PlotDesigner
 |
 |
|---|---|

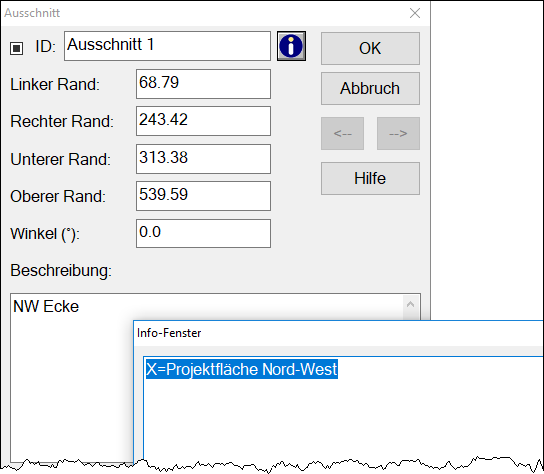

In eine Textbox werden folgende drei Ausdrücke unter Verwendung des Schlüsselworts #(Range, ...) eingefügt:
| #(Range, ID) | zur Anzeige der ID des aktuellen Ausschnitts |
| #(Range, Bez, A1) | zur Anzeige der Bezeichnung des Ausschnitts A1, wobei „A1“ die Bezeichnung des Ausschnitts im PlotDesigner ist (nicht in CadnaA selbst) |
| #(Range, MEMO_X) | zur Anzeige der Textvariablen X des aktuellen Ausschnitts |
Die Attribute des Ausschnitts werden nicht direkt angezeigt, sondern erst beim Druck einer Planzelle über den PlotDesigner.
