Legenden

Vordefinierte Legenden

Standardmäßig sind in CadnaA verschiedene, vordefinierte Legenden verfügbar, welche im Objekt Symbol oder im PlotDesigner direkt ausgewählt werden können. Dies sind beispielsweise:

• "Legende: Raster" zeigt die Farbpalette des Rasters, ggf. mit Berücksichtigung der ausgewählten Zielgröße.
• "Legende: Nutzung" zeigt die im Projekt definierten Nutzungsarten. Durch die Konfiguration im Menü Eigenschaften | Nutzungsarten sind Anpassungen dieser Legende möglich. Es werden immer alle definierten Nutzungsarten angezeigt, unabhängig davon, ob diese im Projekt verwendet werden oder nicht.

• "Legende: Objekte" zeigt die im Projekt vorhandenen Objektarten. Hierbei gilt:

  • Symbol: Verwendet die im Menü Darstellung definierte Darstellung der Objektart. Sofern diese von Attributen eines Objekts abhängt, wird als Basis das letzte Objekt der Objekttabelle verwendet.
  • Text: Vorgegeben je Objektart und nicht anpassbar.

Limitierungen von vordefinierten Legenden sind:

• Anzeigen einer Auswahl bestimmter Legendeneinträge, z.B. nur verwendete Nutzungsgebiete oder nur Objektarten mit aktiven Objekten.
• Benutzerdefinierte Texte und Symbole von Legendeneinträgen.
• Mehrfache Anzeige derselben Objektart, jedoch mit unterschiedlichen Symbolen, z.B. Haus in weiß = Wohnhaus, Haus in grau = Garage.

Mit dem Bibliothekseintrag "Legenden" können benutzerdefinierte Legenden erstellt und die Limitierungen vordefinierter Legenden umgangen werden.

Benutzerdefinierte Legenden

Ein neuer Eintrag im Menü Tabellen | Bibliotheken lokal / global | Legenden beschreibt eine benutzerdefinierte Legende mit beliebig vielen Einträgen, bei welchen sowohl Symbol als auch Text definiert werden können. Die Auswahl eines Eintrags in der lokalen Bibliothek erfolgt analog zu o.g. vordefinierten Legenden im Objekt Symbol oder im PlotDesigner.

Defaults

Über die Schaltfläche "Defaults" können die vordefinierten Legenden für Objektarten und Nutzungsgebiete in die benutzerdefinierte Legende übernommen werden. Dies ist hilfreich, wenn eine der vordefinierten Legenden als Basis für die Erstellung genutzt werden soll.

Weiterhin steht die Option "Alle löschen" zur Verfügung, welche alle bereits erstellten Legendeneinträge entfernt.

Tabelle

In der Tabelle werden die definierten Legendeneinträge aufgelistet. Neue Einträge können über Einfügen vorher / nachher hinzugefügt und mit einem Doppelklick geöffnet werden. Für eine Erklärung der einzelnen Spalten, siehe nachstehend "Legendeneintrag".

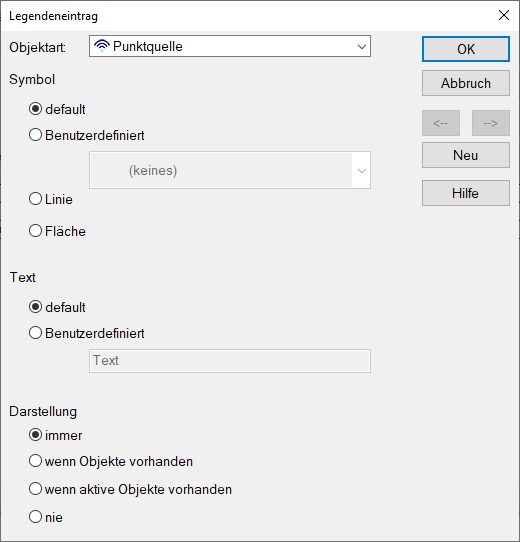

Legendeneintrag

Objektart

Sofern die zu erstellende Legende für Objektarten ist (und nicht für Nutzungsgebiete), beschreibt diese Einstellung, welche Objektart durch den Legendeneintrag beschrieben werden soll. Dies ist relevant, um bei Symbol=default bzw. Text=default das Symbol bzw. den Text zu bestimmen. Weiterhin wird diese Einstellung benötigt, um zu ermitteln, ob (aktive) Objekte im Projekt vorhanden sind, siehe "Darstellung" weiter unten.

Symbol

Definition des Symbols. Es stehen folgende Optionen zur Verfügung:

• default: Verwendet die im Menü Darstellung definierte Darstellung der Objektart. Sofern diese von Attributen eines Objekts abhängt, wird als Basis das letzte Objekt der Objekttabelle verwendet.
• Benutzerdefiniert: Auswahl eines Symbols aus der 2D-Symbolbibliothek. Neben den standardmäßig vorhandenen Symbolen der 2D-Symbolbibliothek können auch benutzerdefinierte Symbole hinzugefügt werden.
• Linie: Definition einer Linie anhand Farbe, Stärke und Art.
• Fläche: Definition einer Fläche anhand Linie und Füllung.

Text

Definition des Texts. Es stehen folgende Optionen zur Verfügung:

• default: Verwendet den in CadnaA definierten Namen der Objektart.
• Benutzerdefiniert: Eingabe eines benutzerdefinierten Texts.

Darstellung

Abhängig von der definierten Objektart kann gesteuert werden, ob der Legendeneintrag in der Legende angezeigt werden soll oder nicht. Beispielsweise passt sich bei der Einstellung "wenn aktive Objekte vorhanden" die Legende beim Umschalten der Variante an, sofern alle Objekte einer Objektart in einer Variante deaktiviert sind.

Beispiel

Erstellen einer Legende, welche die Objektart Schirm zweimal mit unterschiedlichen Darstellungen und Texten zeigt.

• Erstellen einer neuen, benutzerdefinierten Legende in der Bibliothek (lokal:)

  • Bezeichnung = Beispiel
  • ID = bsp
  • Erstellen von zwei neuen Zeilen

• Zeile 1 öffnen und wie folgt definieren:

  • Objektart = Schirm
  • Symbol = default
  • Text = Schallschutzwand (Bestand)

• Zeile 2 öffnen und wie folgt definieren:

  • Objektart = Schirm
  • Symbol = Linie (Farbe=grün)
  • Text = Schallschutzwand (Neu)

Die Verwendung der Legende in einem Symbol oder im PlotDesigner ergibt sich folgende Darstellung:
