Haus

Häuser bestehen aus senkrecht auf dem Boden stehenden Wänden, die einen geschlossenen Polygonzug bilden. Der Hausgrundriss kann beliebig geformt sein, wobei die Rechteckform erzwungen werden kann (Aktion/Befehl Erzeuge Rechteck, nur für Häuser mit vier Polygonpunkten, siehe Erzwinge Rechteck im Handbuch „Einführung in CadnaA“). Häuser haben standardmäßig keine Dachfläche, obwohl diese in der 3D-Spezial-Ansicht (siehe 3D-Spezial-Ansicht) dargestellt wird. Für Quellen über dem Gebäudedach wird die Bodendämpfung aus der Quellhöhe über Boden (und nicht aus der Höhe über Dachniveau) bestimmt, da das Dach keine reflektierende Fläche darstellt.

Firste und Giebelwände

Firste und Giebelwände werden standardmäßig nicht berücksichtigt. Das Haus ist modellmäßig eine Aneinanderreihung von Schirmen gleicher Höhe ohne Dach („offene Schachtel“).

Falls die Schirmwirkung der Firstes berücksichtigt werden soll, empfiehlt sich die Eingabe eines Schirmes entlang der Firstlinie innerhalb des Hausgrundrisses mit der Höhe, die der Firsthöhe entspricht (siehe Dachfirst eingeben).

Um die Schirmwirkung der Giebelwände zu berücksichtigen, können für das Hauspolygon zusätzliche Stützstellen definiert werden (STRG-Taste). Die Höhe wird dann unter Verwendung der Option „Höhe an jedem Punkt“ im Dialog Geometrie des Hauses eingegeben (siehe Dachfirst eingeben).

Innenliegende Quellen

Vor dem Start der Berechnung prüft CadnaA im Rahmen einer Konsistenzprüfung (siehe Konsistenzprüfung), ob sich Quellen innerhalb von Gebäudegrundrissen befinden. Ist dies der Fall, wird eine Meldung angezeigt.

Ergebnis der Konsistenzprüfung

Wird diese ignoriert (Schaltfläche „Weiter“), so werden in der Schirmrechnung für diese Quellen die Gebäudewände als Schirme betrachtet, über die der Strahl gebeugt wird. Das Dach ist auch in diesem Fall modellmäßig nicht vorhanden.

Hinweis

Diese Einschränkung ist durch die zugrundeliegenden Normen und Richtlinien bedingt und nicht eine CadnaA-eigene Einschränkung.

Hinweis

Um die Gebäudeabstrahlung zu berechnen, werden vertikale Flächenquellen entlang der Gebäudefassade verwendet, deren Emission auf Basis des Innenpegels festgelegt werden kann (siehe Gebäudeabstrahlung im Handbuch „Einführung in CadnaA“ und Kapitel Schalldämm-Maß-Spektren in diesem Handbuch).

Dialogoptionen

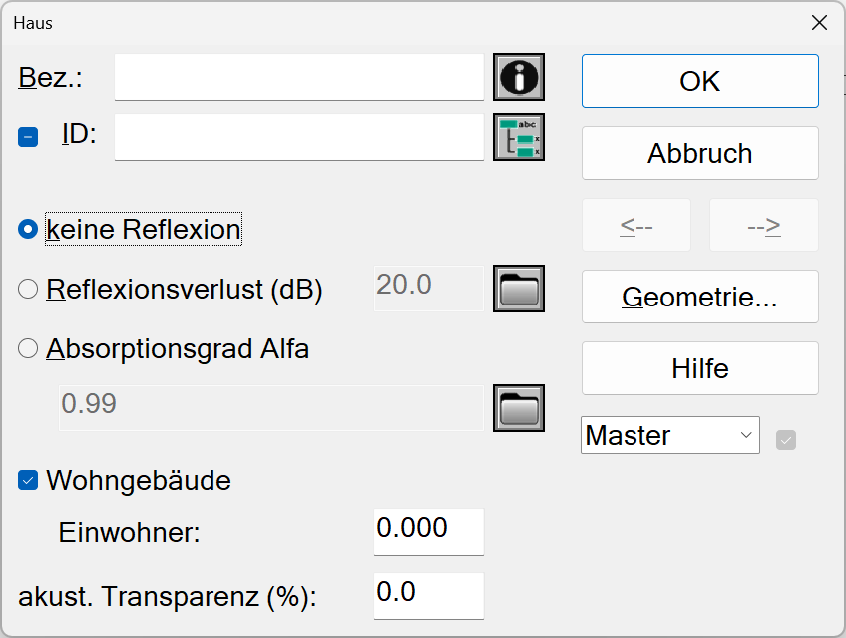

Dialog Haus

BEZ, Info-Fenster, Mark, ID, ObjectTree, Master

siehe Dialogfelder BEZ, ID, INFO, ObjectTree, Master im Handbuch „Einführung in CadnaA“

Reflexionsverlust/Absorptionsgrad Alfa

Standardmäßig erzeugen Häuser keine Reflexionen (Option „keine Reflexion“). Bei gewählter Option „Reflexionsverlust“ oder „Absorptionsgrad“ kann über die jeweiligen Dateiauswahlsymbole die Reflexionsart (siehe Kapitel 3 - Hindernisse, Reflexionseigenschaften) bestimmt oder auf die lokale oder - mit SHIFT-Klick - auf die globale Absorptions-Bibliothek zugegriffen werden.

In diesem Fall werden Reflexionen von der Gebäudeoberfläche nach dem Spiegelquellenverfahren berücksichtigt, wenn in der Berechnungskonfiguration, Registerkarte „Reflexion“ (siehe Registerkarte Reflexion) mindestens die erste Reflexionsordnung eingestellt ist.

Option „Wohngebäude“

siehe Wohn- und Nebengebäude

akustische Transparenz (%)

siehe Akustische Transparenz (%)

Schaltfläche „Geometrie“

Über die Schaltfläche „Geometrie“ wird die Haushöhe eingegeben (siehe Geometriedaten für Objekte).

Hinweis

Bei Verwendung der Geometrie-Option „Höhe/Boden an jedem Punkt eingeben“ können über dem Boden schwebende Häuser eingegebenen werden, die in der 3D-Spezial-Absicht auch als solche angezeigt werden. In der Berechnung wird der Boden automatisch an die Fußpunktlinie des Hauses trianguliert, so dass unterhalb des als schwebenden Hauses eine Abschirmung erfolgt. Hintergrund dieses Phänomens ist, dass die Abschirmrechnung nach allen zugrundeliegenden Normen keine über dem Boden schwebenden abschirmenden Objekten kennt (d.h. keine reflektierenden Flächen in z-Richtung außer dem Boden).

Beispiel

Pfad: Beispiele\Hindernisse\Haus\Haus - Höhe Boden an jedem Punkt.cna

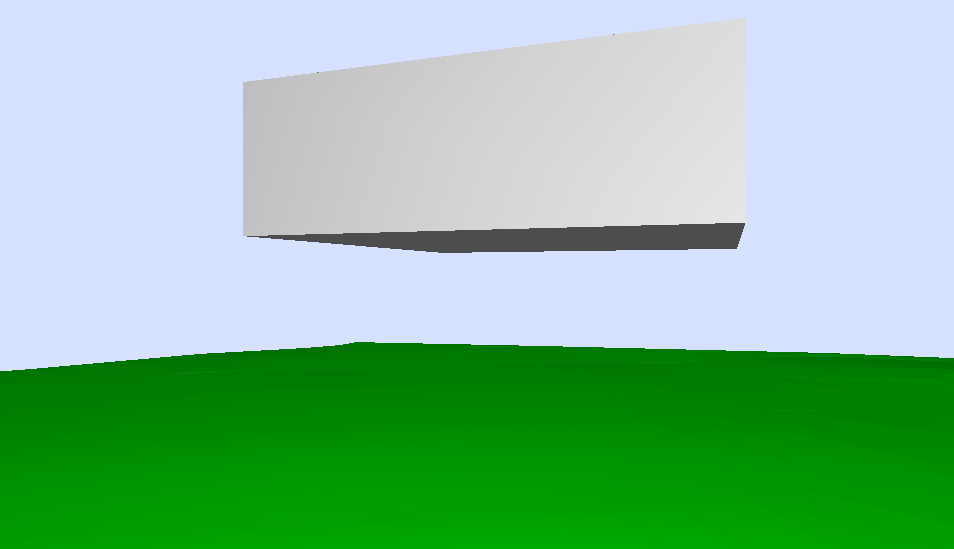

Über dem Boden schwebendes Haus, definiert unter Verwendung der Geometrie-Option „Höhe/Boden an jedem Punkt eingeben“
Pegelverteilung im vertikalen Raster: Boden wird zu den Fußpunkten des Hauses trianguliert und verursacht Abschirmung

Quellen im Haus nicht abschirmen

Die Option „Quellen im Haus/Zylinder nicht abschirmen“ steht für Industriequellen zur Verfügung (siehe Registerkarte Industrie).

Punkt-Objekte in Häusern deaktivieren

Mit dem Befehl Punkt-Objekte in Häusern deaktivieren (im Menü Extras) können alle punktförmigen Objekte (z.B. Höhenpunkte, Punktquellen), die sich innerhalb von Hausgrundrissen befinden, deaktiviert werden. Diese Option kann nach Importvorgängen verwendet werden, um alle deaktivierten Objekte über den Befehl Objekte verändern (siehe Handbuch „Einführung in CadnaA“) zu löschen.

Weitere das Haus betreffende Kapitel:
