3D (Spezial)

Die 3D-Spezialansicht in CadnaA ermöglicht die Darstellung des Modells unter Berücksichtigung der gegenseitigen Verdeckung der Objekte unter Einbeziehung des aktuellen Bodenmodells.

Sie können den Kamerastandpunkt entlang festgelegter Pfade bewegen oder sich mit Hilfe der Tastatur und der Maus frei im Modell bewegen. Falls einer oder mehrere Kamerapfade definiert sind, können diese leicht reproduziert oder auch als AVI-Filmdatei gesichert werden.

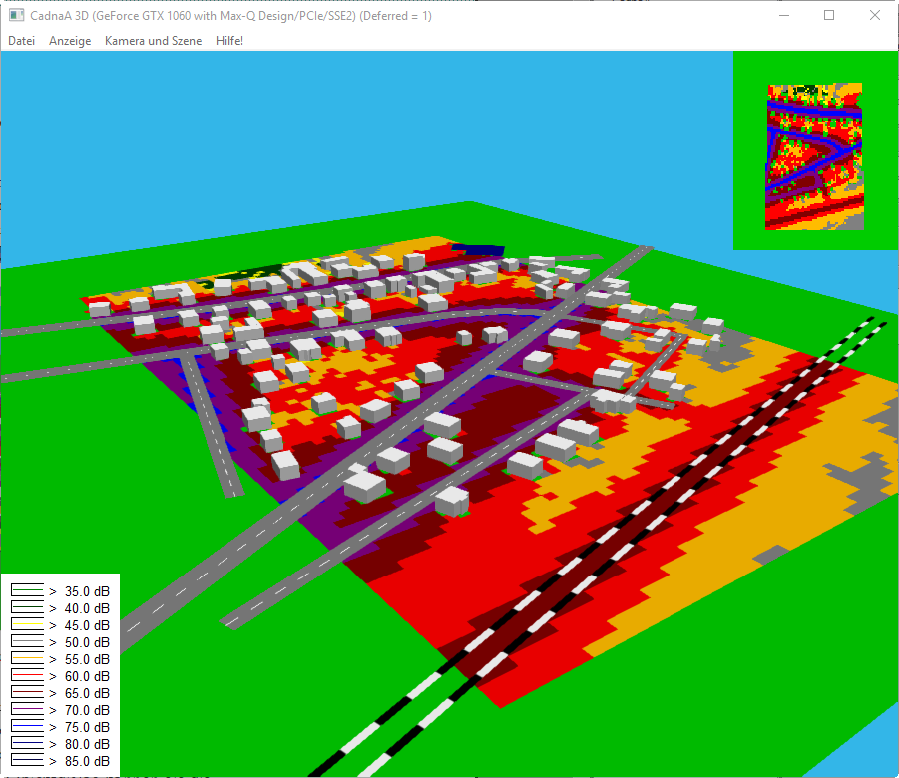

3D-Spezialansicht (Dialog CadnaA 3D): links unten: Anzeige der Rasterlegende, rechts oben: Anzeige der Minikarte

Die 3D-Spezialansicht dient auch als Kontrollinstrument: Auf diese Weise können Sie visuell die Geometrie der Objekte prüfen und ggf. Fehler auffinden. Falls Sie an einem Objekt Änderungen vornehmen wollen, doppelklicken Sie auf dieses in der 3D-Spezialansicht. Im Objektdialog können Sie die Änderungen unmittelbar vornehmen, ohne die 3D-Spezialansicht verlassen zu müssen. Geometrische Änderungen werden direkt angezeigt.

3D-Spezialansicht aufrufen

Die 3D-Spezialansicht wird durch Anklicken eines Objektes mit der rechten Maustaste und Auswahl des Befehls 3D-Spezial aus dem Kontextmenü aufgerufen. Dabei müssen Sie sich im Bearbeitungsmodus (STRG+E) befinden.

Mit Hilfe der Vorwärts/Rückwärts-Pfeiltasten können Sie sich im Modell vorwärts und rückwärts bewegen. Mit Hilfe der Maus kann bei gedrückter linker Maustaste der Betrachtungswinkel und die Flugrichtung verändert werden.

Weitere Details zum Aufrufen der 3D-Spezialansicht und zur Bewegung im Modell siehe 3D (Spezial) im CadnaA-Referenzhandbuch.

Bodentextur

Aktivierte Bitmap-Dateien, die als Hintergrund in CadnaA geladen sind, werden als Bodentextur in der 3D-Spezialansicht angezeigt. Dies gilt auch für Bitmaps, die aus GoogleEarth importiert wurden (siehe Kapitel Bitmap aus GoogleMaps importieren in diesem Handbuch).
