Kapitel 3 - Hindernisse

In CadnaA erzeugen, abhängig von der für die jeweilige Quellart gewählten Norm oder Richtlinie, folgende Objekte eine dämpfende Wirkung im Zuge der Ausbreitungsrechnung:

• Haus
• Zylinder
• Schirm
• Brücke
• Wall
• Bodenabsorptionsgebiete
• Bebauung und Bewuchs
• 3D-Reflektor

Folgende Hindernisse können zusätzlich reflektierende Eigenschaften aufweisen:

• Haus
• Zylinder
• Schirm
• 3D-Reflektor

Reflexionseigenschaften

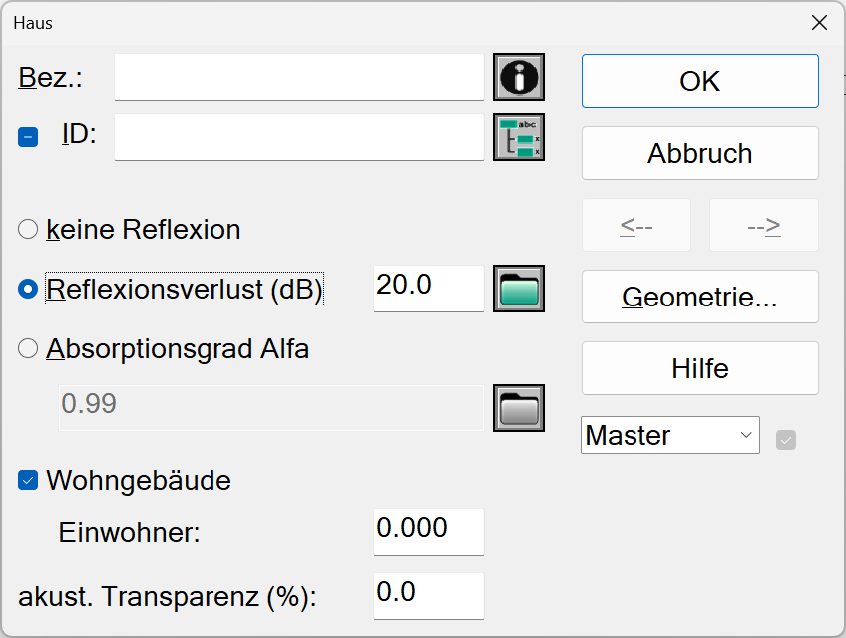

Zur Festlegung der Reflexionseigenschaften der Oberflächen von Hindernissen stehen in CadnaA drei Optionen zur Verfügung.

Keine Reflexion

Bei dieser Option wird keine Reflexionsberechnung an diesem Objekt durchgeführt. Dies ist die Standardeinstellung.

Die weiteren Optionen setzen voraus, dass unter Berechnung|Konfiguration, Registerkarte „Reflexion“ (siehe Registerkarte Reflexion) eine Reflexionsordnung von mindestens 1 eingestellt ist.

Reflexionsverlust

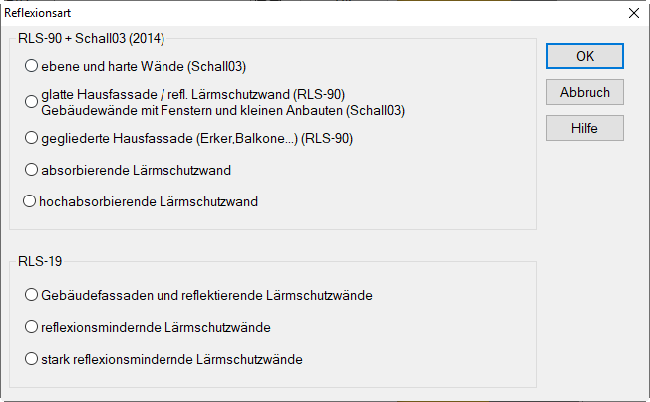

In diesem Fall ist die Schwächung des Schalls bei der Reflexion in dB anzugeben. Alternativ wird nach Anklicken des Auswahlsymbols der Dialog Reflexionsart geöffnet, der die Auswahl vorgegebener Reflexionsarten nach RLS-90/Schall03(2014) oder RLS-19 gestattet:

Die Reflexionsverluste (RV) betragen:

Regelwerk	Oberflächenklassifizierung	RV (dB)
RLS-90 + Schall03 (2014)	ebene und harte Wände (Schall03)	0
	glatte Hausfassade / refl. Lärmschutzwand (RLS-90) Gebäudewände mit Fenstern und kleinen Anbauten (Schall03)	1
	gegliederte Hausfassade (Erker,Balkone...) (RLS-90)	2
	absorbierende Lärmschutzwand	4
	hochabsorbierende Lärmschutzwand	8
RLS-19	Gebäudefassaden und reflektierende Lärmschutzwände	0,5
	reflexionsmindernde Lärmschutzwände	3,0
	stark reflexionsmindernde Lärmschutzwände	5,0

Absorptionsgrad Alfa

Ist diese Option aktiviert, so kann ein Einzahlwert, eine Formel oder eine Referenz auf ein Absorptionsspektrum (siehe Absorptiongrad-Spektren) eingegeben werden.

Hinweis

Der Reflexionsverlust RL (engl.: Reflection Loss) bestimmt sich aus dem Absorptionsgrad Alpha gemäß: \(RL=-10\lg(1-Alpha)\)
