Bitmaps einfügen

Beim Einfügen von Bitmap-Dateien referenziert CadnaA nur den Dateinamen und den Pfad. Die Bitmap-Datei selbst wird standardmäßig nicht in der CadnaA-Datei gespeichert. Wird diese Projektdatei und auch die Bitmap in einen anderen Ordner verschoben, so findet CadnaA die Bitmap-Datei trotzdem, da diese Datei zusammen mit der Projektdatei in demselben Ordner befindet.

Es bestehen mehrere unterschiedliche Möglichkeiten Bilddateien in eine Projektdatei einzufügen:

  • über die Tabellen (Menü Tabellen|Div. Objekte|Bitmap),
  • mit dem Werkzeugkasten-Symbol,
  • durch Import (siehe Bitmap importieren) oder über die ODBC-Schnittstelle.

Letztere Möglichkeit ist sinnvoll, wenn eine Liste mit den Dateinamen der Bitmaps existiert und in der auch ihre Eckkoordinaten enthalten sind. Dann werden die Bitmaps nach dem Import automatisch in das CadnaA-Projekt eingefügt (siehe Datenbank-Import (ODBC und XLSX)).

Um eine Bitmap mit Hilfe des Werkzeugkasten einzufügen, gehen Sie wie folgt vor:

  • Wählen Sie das Symbol „Bitmap“ aus dem Werkzeugkasten aus und ziehen Sie einen beliebig großen Rahmen auf.

Ist noch keine Bitmap vorhanden, erscheint im Rahmen das Bitmap-Symbol. War schon eine Bitmap vorhanden, so werden bei Einfügen einer zweiten Bitmap die Einstellungen letzten übernommen.

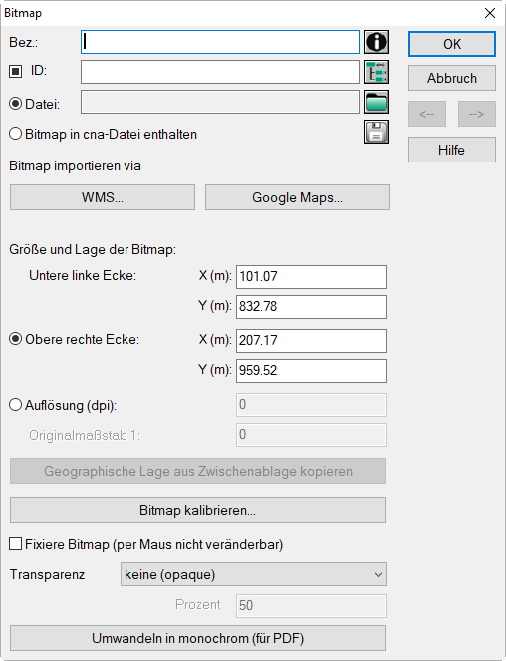

  • Klicken Sie mit einem rechten Maustaste auf den Rand des Bitmap-Rahmens, um den Dialog zu öffnen.
  • Wählen Sie nach Anklicken des Karteikastensymbols rechts im Feld Datei die Bitmap-Datei aus.

Hinweis

Zur Verwendung von relativen Dateipfaden siehe Kapitel 9 - Bitmaps.

Alternativ können Sie eine Bitmap über das Menü Tabellen|Bitmap einfügen. Weiterhin können Bitmaps von WMS-Server oder aus GoogleMaps importiert werden (siehe Bitmap importieren).

Option „Bitmap in cna-Datei enthalten“: Bei Auswahl dieser Option wird die ausgewählte Bitmap-Datei mit dem nächsten Speichervorgang innerhalb der CadnaA-Datei gespeichert. Das das Symbol „Bitmap-Datei sichern“ am Ende der Zeile ist nur dann verfügbar, wenn über die Zeile „Datei“ eine Bitmap geladen und zumindest einmal in eine CadnaA-Datei gesichert wurde. Danach kann die in die CadnaA-Datei eingebettete Bitmap-Datei über diese Schaltfläche separat gesichert werden. Diese Funktion ermöglicht, eingebettete Bitmap-Dateien wieder als getrennte Datei zu erhalten.
