Immissionspunkt

Die Berechnung von Schallpegeln an definierten Immissionspunkten ist die häufigste Auswertemethode bei der Lärmberechnung. Dazu wird das Objekt „Immissionspunkt“ aus der CadnaA-Werkzeugkasten gewählt und mit der Maus oder der Tastatur an den gewünschten Ort innerhalb des Projektes platziert.

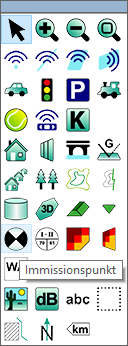

Objekt „Immissionspunkt“ im Werkzeugkasten

Hinsichtlich der Berechnung und Auswertung weisen Immissionspunkte folgende Merkmale im Vergleich zu Rasterberechnungen auf:

• Es kann ein Berechnungsprotokoll erstellt werden, das alle Ausgangs- und Zwischenwerte der Berechnung enthält (z.B. die Dämpfungsmaße).
• Es können Schallstrahlen zwischen den Quellen und dem Immissionspunkt angezeigt werden. Dies ermöglicht eine geometrische Analyse der Ausbreitungssituation, auch bei Einbeziehung von Reflexionen.
• Bei lokal oder global definierten Immissionsrichtwerten wird deren Überschreitung durch Rotfärbung des Symbols optisch angezeigt.
• Die Teilpegelliste zeigt alle am Immissionsort einwirkenden Teilpegel aller berücksichtigter Quelle an.
• Immissionspunkte können an Häusern gefangen werden, um einen definierten Abstand zur Fassadenoberfläche sicherzustellen.

Konfiguration Industrie ISO 9613 (1996)

Die nachfolgenden Beispiele wurden unter Verwendung einer Punktquelle (Industriequelle) bei Einstellung der Norm ISO 9613 erstellt. Falls Sie die Beispiele selbst mit CadnaA nachvollziehen wollen, wählen Sie bitte zunächst diese Norm auf der Registerkarte „Normen“ im Menü Berechnung|Konfiguration aus.
