ASCII-Grid DTM

Das Dateiformat "ASCII-Grid DTM" ist ein nicht-proprietäres ASCII-Format der Fa. ESRI, das in Verbindung mit ArcView/ArcInfo verwendet wird (Dateiending *.asc). Aufgrund seiner einfachen Dateistruktur wird das Format zum Datenaustausch mit ESRI- und anderen Software-Paketen verwendet. Die ASCII-Datei enthält in Zeilen und Spalten für jeden Rasterpunkt xy die lokale Geländehöhe z.

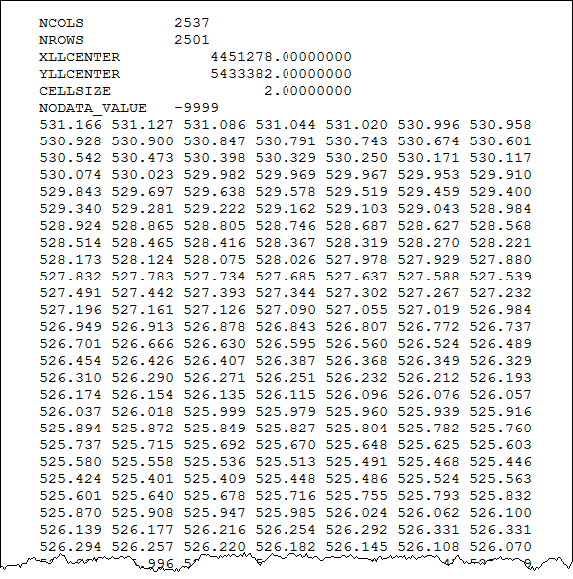

Beispiel für die Dateistruktur einer ASCII-Grid Datei

Optionen

Über die Schaltfläche „Optionen“ sind folgende Einstellungen verfügbar:

Dialog Option für DTM-Import

Importiere nur jeden N-ten Punkt: Mit dieser Option kann bei großen Dateien der Umfang der importierten Daten schon während des Importvorgangs reduziert werden. Einstellmöglichkeiten:
- In der Standardeinstellung „Horizontal=1“ werden alle Punkte importiert.
- Mit einer Einstellung von - zum Beispiel - „Horizontal=2“ wird nur jeder zweite Punkt sowohl in horizontaler, als auch in vertikaler Richtung importiert.
- Bei aktivierter Option „Vertikal“, kann die Wiederholungsfolge für die x-Richtung getrennt von der in y-Richtung festgelegt werden.
Höhenpunkte als Cluster speichern: Ist diese Option aktiviert, so werden die importierten Daten nicht als einzelne Höhenpunkte, sondern als Höhenlinie mit Option „Verwende Stützpunkte als Höhenpunkte“ gespeichert (siehe auch Höhenpunkt).
Importiere nur Ausschnitt: siehe Importiere nur Ausschnitt
Höhenpunkte ausdünnen: siehe Höhenpunkte ausdünnen
Schaltfläche „Transform“: siehe Koordinatentransformation
