Flächenförmige Objekte

Die Geometrie flächenförmiger Objekte (z.B. Flächenquelle, Parkplatz, Haus, Bodenabsorption) ist durch eine Polygonpunktliste mit den Koordinaten x, y und der Höhe z festgelegt. Flächenförmige Objekte stellen in Bezug auf die Geometrie einen Linienzug mit geschlossener Berandung dar. Ebenso werden räumliche Objekte (d.h. Objekte mit Höhe, z.B. Häuser) durch den Linienzug der geschlossenen Berandung in der Grundrissprojektion und durch eine Höhe definiert.

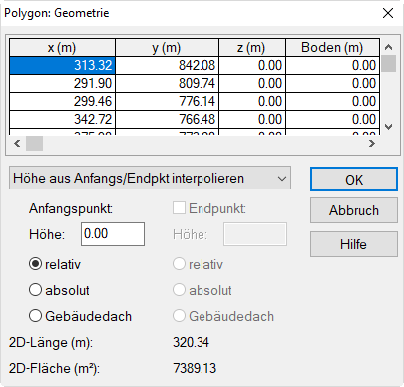

Dialog Geometrie einer Flächenquelle

Dialogoptionen Polygon:Geometrie

Polygonpunktliste: Diese Liste zeigt die Koordinaten x,y,z und die Bodenhöhe am jeweiligen Punkt an. Ein Doppelklick in eine Tabellenzeile öffnet den Dialog Polygonpunkt. Über das Kontextmenü der Tabelle können - zum Beispiel - Polygonpunkte gelöscht oder hinzugefügt werden.

Listenfeld Höhe

Die Optionen stimmen mit denjenigen linienförmiger Objekte überein (siehe Linienförmige Objekte). Zusätzlich wird die 2D-Fläche angezeigt:

2D-Fläche

Flächeninhalt (m²) des auf die xy-Ebene projizierten Polygons

Zusätzliche Hinweise für Objekt „Haus“

Neben den beschriebenen Geometrieoptionen für flächige Objekte sind bei Häusern folgende weitere Punkte beachtenswert:

• Auf Grundlage der zugrundeliegenden Berechnungsnormen werden Häuser als nach oben "offene", aber in der xy-Ebene geschlossene Schirm-Polygone modelliert, die kein Dach als reflektierende Fläche aufweisen. Daher wird für Punktquellen, Linienquellen oder Flächenquellen, die sich innerhalb eines Gebäudegrundrisses befinden, das Richtwirkungsmaß K₀ bzw. DΩ auf Basis der Höhe über dem Boden (und nicht über Dach, da in der Rechnung nicht vorhanden) berücksichtigt.
• Sind einem Gebäude unterschiedliche Polygonpunkt-Höhen zugewiesen, erfolgt die Höhenberechnung für das Objekt mit der Höhe des ersten eingegebenen Gebäudepunktes (siehe Punktreihenfolge ändern im Handbuch „Einführung in CadnaA“).
• Wenn die Option "Gebäudedach" aktiviert ist, erhält eine Flächenquelle, die sich innerhalb eines Gebäudegrundrisses befindet, eine einheitliche Höhe an allen Polygonpunkten auf Basis der Höhe des ersten Gebäudepunktes. Wählen Sie gegebenenfalls die Option "(absolute) Höhe an jedem Punkt eingeben".
• Die Eingabe eines Gebäudes kann auch mit relativer Höhe zu einem Gebäude erfolgen. Dazu wird für das innenliegende Haus die Option "Gebäudedach" aktiviert. In diesem Fall ist die Eingabereihenfolge der Häuser unerheblich. Die zugrundeliegenden Berechnungsnormen gestatten nur dann eine korrekte Schirmrechnung, wenn die Hauspyramide sich nach oben verjüngt (d.h. nicht umgekehrt).
