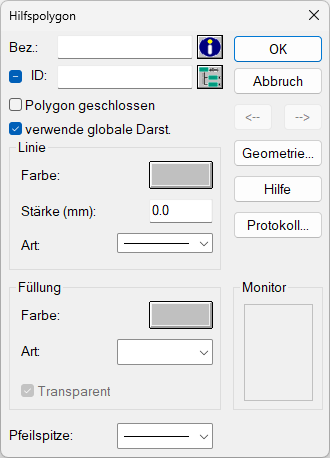

Hilfspolygon

Das Hilfspolygon ist ein Objekttyp ohne akustische Bedeutung. Es ist auf diese Weise möglich, offene oder geschlossene Streckenzüge zur Unterstützung der grafischen Darstellung zu erzeugen.

Polygon geschlossen

Hilfspolygons können offen oder geschlossen sein. Aktivieren oder deaktivieren Sie dazu die Option „Polygon geschlossen“.

Hinweis

Die angezeigte 2D-Länge (über Schaltfläche „Geometrie“) eines geschlossenen Polygons ist die 2-fache Länge desselben, aber nicht geschlossenen Polygons.

verwende globale Darstellung

Das Aussehen des Hilfspolygons kann entweder über das Menü Eigenschaften|Darstellung (siehe Objektdarstellung) global oder lokal im Dialog festgelegt werden. Jedes Polygon kann eine andere Farbe, Linienstärke und Linienart erhalten. Deaktivieren Sie dazu diese Option.

Pfeilspitze

Es können verschiedene Arten von Pfeilspitzen ausgewählt werden. Die Pfeilspitze wird am Endpunkt des Polygons platziert. Die Pfeilgröße wird im Dialog Eigenschaften|Darstellung, Objektart „Hilfspolygon“, festgelegt (Größe <>0 in mm oder m).

Verwenden Sie den Befehl Punktereihenfolge ändern, um die Punktereihenfolge umzukehren (siehe Punktreihenfolge ändern im Handbuch „Einführung in CadnaA“).

Hilfspolygone und DGM

Hilfspolygone werden hinsichtlich ihrer Höhe nicht an das Geländemodell angepasst. Ist die gewünscht, wandeln Sie diese in z.B. Linienquellen um. Wechseln Sie danach in die 3D-Ansicht (Menü Eigenschaften), damit CadnaA die Höhe ermitteln kann. Wandeln Sie diese anschließend wieder zurück in Hilfspolygone.

Schaltfläche Protokoll

siehe Protokoll und Immissionspunkt.

Farbattribute für Hilfspolygone

Mit dem Befehl Objekte verändern (oder beim Import via ODBC-Schnittstelle) können die Farben für die Hilfspolygone zugewiesen werden.

Die Farbattribute für die Hilfspolygone ?_COLOR bedeuten:

  • L_COLOR ist die Farbdefinition für die Linie undF_COLOR ist die Farbdefinition für die Füllung.
  • ?_COLORR ist r, definiert die Rot-Komponente (0..255)?_COLORG ist g, definiert die Grün-Komponente (0..255)?_COLORB ist b, definiert die Blau-Komponente (0..255)
  • ?_COLOR und ?_COLORX ist die Summe r+256*g+256*256*b,

wobei

  • ?_COLOR ein Dezimalwert und

  • ?_COLORX ein Hexadezimalwert ist.

Geschlossene Hilfspolygone in 3D

Die Verwendung von "FollowDGM=1" als String-Variable im Memo-Feld des Hilfspolygons ermöglicht es, dass die vom geschlossenen Hilfspolygon abgedeckte Fläche in der 3D-Spezialansicht dem Gelände folgt.
