AutoCad DXF

DXF-Dateien können von CAD-Programmen (z.B. AutoCAD von Autodesk Inc.) gelesen werden. Über die Schaltfläche „Optionen“ können nachfolgende Einstellungen vorgenommen werden.

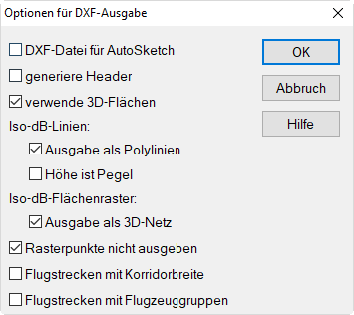

Optionen für DXF-Ausgabe

DXF-Datei für AutoSketch

Ist diese Option deaktiviert, werden DXF-Dateien für CAD-Programme wie z.B. AutoCAD erzeugt.

Ist diese Option aktiviert, so werden AutoSketch-kompatible DXF-Dateien erzeugt, d.h.:

keine 3D-Information
AutoSketch Layer-Bezeichnungen (1 - 10)
keine "komplexeren" Objekte wie 3D-FACE usw.

generiere Header

Beim Export wird ein Header geschrieben, der das Einlesen in CAD-Programme, die einen Dateiheader erfordern.

verwende 3D-Flächen

Ist diese Option aktiviert, können die Häusergrundrisse im CAD-Programm als Häuser in 3D-Ansicht dargestellt und verarbeitet werden.

Iso-dB-Linien

Diese Optionen erfordern, dass für die Rasterdarstellung im Menü Raster|Darstellung die Einstellung „Iso-dB-Linien“ oder „Iso-dB-Flächen“ gewählt ist.

Ausgabe als Polylinien: Ist diese Option aktiviert, werden die Iso-dB-Linien oder die Grenzen der Iso-dB-Flächen zusammenhängende Polylinien ausgegeben. Ist diese Option deaktiviert werden einzelne Linienstücke ausgegeben.
Höhe ist der Pegel: Bei aktivierter Option wird der Pegelwert der exportierten Linie als Höhe (z-Koordinate) mitgegeben. Ansonsten ist der Pegelwert nur im Layer der DXF-Datei enthalten und die Iso-dB-Linien liegen auf der Höhe Null.

Iso-DB-Flächenraster

Diese Option erfordert, dass für die Rasterdarstellung im Menü Raster|Darstellung die Einstellung „Flächenraster“ gewählt ist.

Ausgabe als 3D-Netz: Ist diese Option aktiviert, wird die Pegelverteilung als 3-dimensionales Höhenprofil exportiert, wobei die Höhe den Pegelwert darstellt.

Rasterpunkte nicht ausgeben

Ist diese Option aktiviert, werden die Rasterpunkte nicht als separate Punktobjekte ausgegeben.

Flugstrecken mit Korridorbreite

siehe Handbuch zur Option FLG

Flugstrecken mit Flugzeuggruppen

siehe Handbuch zur Option FLG
