Aufsummieren in Gebiete

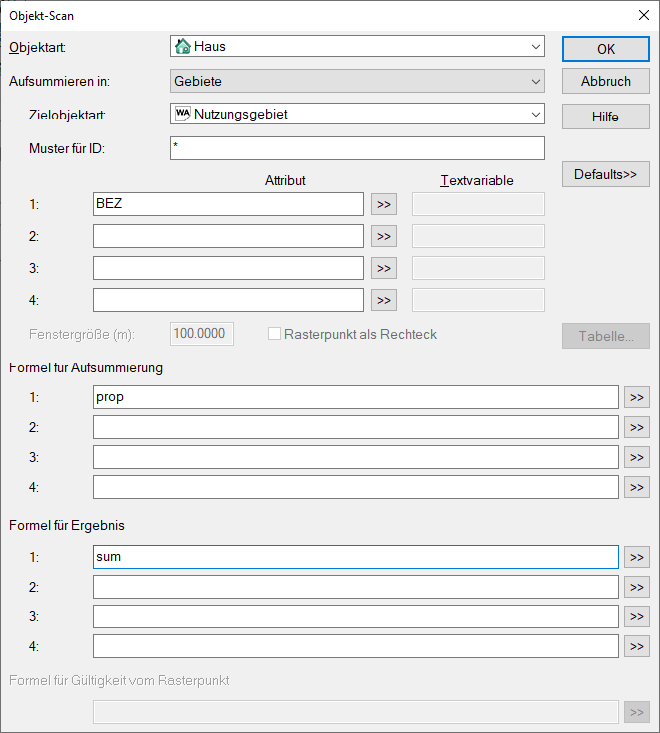

Es soll in das Feld BEZ jedes der im oben dargestellten Beispiel vorhandenen Nutzungsgebiete die Anzahl der Häuser im Gebiet eingetragen werden. Die Einstellungen dazu sind:

Objekttyp:	Haus
Aktion/Aufsummieren in:	Gebiete
Zielobjektart:	Nutzungsgebiete
Attribut:	Bezeichnung (BEZ)

Beispiel

Pfad: Beispiele\Extras\SmallCity02.cna

Mit dieser Einstellung kann z.B. unter Attribut 1 mit der Auswahlbox auf alle Attribute der Objektart „Nutzungsgebiet“ zugegriffen werden. Für jedes vorhandene Nutzungsgebiet wird dann von CadnaA dem ausgewählten Attribut der aufsummierte Endwert zugewiesen. Durch Wahl von BEZ als Attribut wird dieser Wert als Zahl in das Feld „Bezeichnung“ der Nutzungsgebiete geschrieben.

Zum bloßen Zählen könnte als Formel für Aufsummierung „1" (eins) eingetragen werden. Damit werden auch auf der Grenze stehende Gebäude voll mitgezählt – die Summe der für alle Nutzungsgebiete eingetragenen Häuser ist dann größer als die tatsächliche Gebäudezahl im gesamten Projekt.

Soll diese Endbilanz stimmen, darf ein Haus auf der Gebietsgrenze nur mit dem Anteil < 1 gezählt werden, der dem innerhalb des Gebiets liegenden Flächenanteil des Hauses entspricht. Dies erfolgt durch Eintrag – über Auswahlbox anwählbar – von „prop“ in der „Formel für Aufsummierung“.

Nach Bestätigung mit OK steht im Feld „Bezeichnung“ im Dialog jedes Nutzungsgebiets die Anzahl der Häuser.

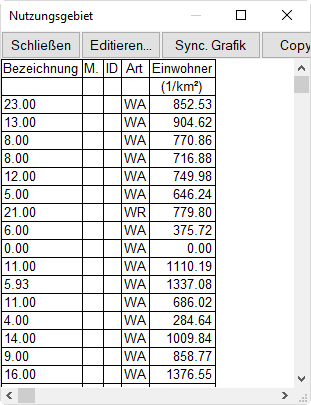

Tabelle Nutzungsgebiet mit der Anzahlinnerhalb liegender Häuser in der Bezeichnung

Summation von Fassadenpunkte in Hausbeurteilungssymbole

Die Summation von Objektattributen in Gebiete erfolgt normalerweise auf Basis der geometrischen Lage. Das bedeutet, das die untersuchten Objekte geometrisch innerhalb der Zielobjektart liegen müssen. Beim Scan von Fassadenpunkten in Hausbeurteilungen erfolgt jedoch die Summation per Zugehörigkeit zum jeweiligen Haus und nicht mehr per Geometrie. Damit ist z.B. ein Noise-Score der Hausbeurteilung und anschließend dem Haus per Objekt-Scan zuweisbar.
