Teilpegelliste
Der von einer Quelle an einem Immissionsort verursachte Schallpegel wird als Teilpegel bezeichnet. Die Teilpegel mehrerer an einen Immissionsort einwirkender Quellen können als Liste angezeigt werden.
- Geben Sie eine Punktquelle mit Hilfe der Maus ein. Wählen Sie dazu das Objekt „Punktquelle“ aus dem Werkzeugkasten und klicken Sie auf eine beliebige Stelle auf dem Bildschirm (Maßstab 1:1000).
- Klicken Sie im Eingabemodus mit der rechten Maustaste auf den Rand der Punktquelle. Der Dialog Punktquelle wird daraufhin geöffnet. Geben Sie einen A-bewerteten Schallleistungspegel von 100 dB(A) ein.

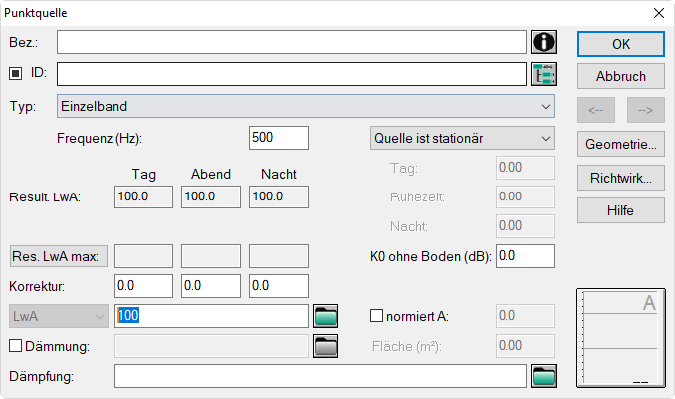

Eingabe eines A-Schallleistungspegels von 100 dB(A)
Hinweis
Die Eingabewerte für dieses erste Objekt werden für alle weiteren Objekte derselben Art beibehalten.
- Geben Sie weitere 9 Punktquellen mit der Maus ein.
- Öffnen Sie die Objekttabelle „Punktquelle“ (Menü Tabellen|Quellen|Punktquelle).
- Klicken Sie mit der rechten Maustaste in die Spalte „Bezeichnung“, um das Kontextmenü zu öffnen.
- Wählen Sie den Befehl „Spalte verändern“ aus.

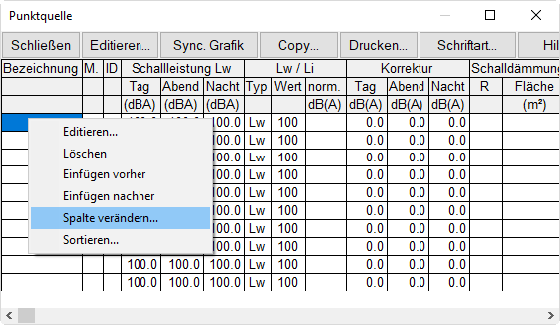

Punktquellen-Objekttabelle mit Kontextmenü in Spalte „Bezeichnung“
- Geben Sie im Dialog unter „Ersetzen durch“ ein: „PQ ##“ und drücken Sie OK. Die Bezeichnung wird durch die Zeichenkette PQ und eine Zählziffer ersetzt.
- Wählen Sie jetzt den Immissionspunkt aus dem Werkzeugkasten und platzieren Sie diesen zwischen den Punktquellen.
-
Führen Sie anschließend die Berechnung durch Klick auf das Taschenrechner-Symbol
in der Symbolleiste aus. -
Wechseln Sie in den Editiermodus durch Klick auf das Pfeilsymbol
im Werkzeugkasten. -
Klicken Sie auf den Rand des Immissionspunktes. Der Dialog öffnet sich. Verschieben Sie den Dialog an den Rand des CadnaA-Hauptfensters.
- Klicken Sie auf die Schaltfläche „Teilpegel“ um die Teilpegelliste anzuzeigen.
Teilpegelliste
- Sie können die Teilpegelliste für eine Zielgröße, z.B. Lde, sortieren.
- Klicken Sie dazu mit der rechten Maustaste in die zu sortierende Spalte und wählen Sie den Befehl Sortieren aus.
Hinweis
Zur Anzeige der Teilpegelliste bei mehreren vorhandenen Immissionsorten wählen Sie - nach erfolgter Berechnung - den Befehl Teilpegel aus dem Menü Tabellen aus.
