Wertminderung als Rasterkarte

Weiterhin kann die Wertminderung als Farbrasterkarte dargestellt werden. Die Berechnung des Hausbeurteilungspegels erfolgt wie bisher. Dann wird - mit ausgeschalteten Straßen - ein 1m x 1m Raster erzeugt (Raster| Spezifikation). Dies ist notwendig, weil bei der Zuweisung des mit Objekt-Scan für ein Fenster berechneten Werts zu den Rasterpunkten diese schon vorhanden sein müssen.

Zur Auswertung wird der Dialog Objekt-Scan wie folgt ausgefüllt:

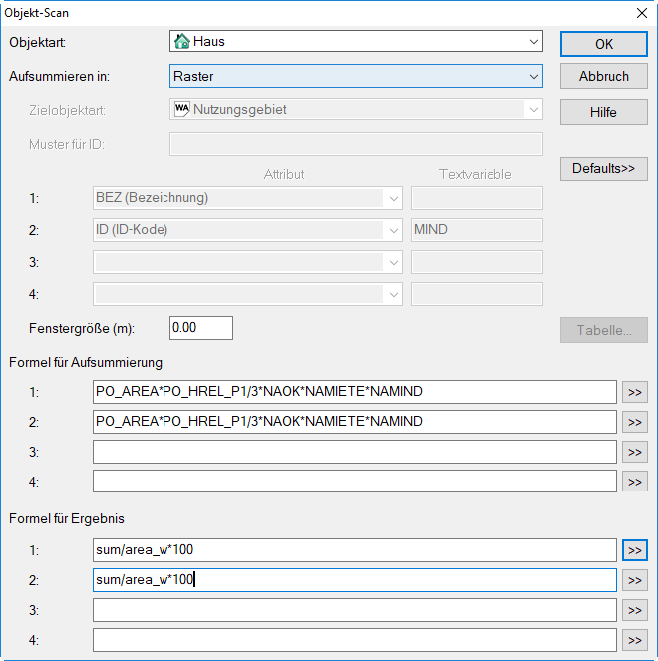

Eingabe zur Berechnung einer farbigen Rasterkarte

Die Wertminderung für die Wohnhäuser – ausgedrückt als jährlicher Mietverlust - wird im Beispiel in einem 100 m x 100 m großen Fenster summiert und, normiert auf 100 m², dem jeweiligen Rasterpunkt zugewiesen. Damit lässt sich das Ergebnis als Farbkarte der jährlichen lärmbedingten Mietminderung darstellen. Unter Umständen muss der Rasterwertebereich im Dialog Raster|Darstellung angepasst werden.
