Gebäudelärmkarte

Die nachfolgenden Beispiele beziehen sich auf den Dialog Gebäudelärmkarte (Menü Eigenschaften), Dialogbereich „Arithmetik, verändere aktive Variante“.

Nachfolgend einige Beispiele zur Anwendung der dieser Option.

Beispiel 1

Aufgabe: Addieren von 2.5 dB zu den Ergebnissen für alle Zielgrößen

Ausdruck: Ld = LP + 2.5

Beispiel 2

Aufgabe: Addieren von 2.5 dB zu den Fassadenpegeln für Zielgröße 1 unter Beibehaltung des Wertes für Zielgröße 2

Ausdrücke: Ld = LP1 + 2.5, Ln = LP2

Beispiel 3

Aufgabe: Berechnung der Pegeldifferenz zwischen Varianten 1 und 2

Ausdruck: Ld = LP@V1 - LP@V2

Ergebnis: Die aktuellen Ergebnisse für Variante 1 werden durch die Pegeldifferenz zwischen Varianten 1 und 2 für alle Zielgrößen überschrieben.

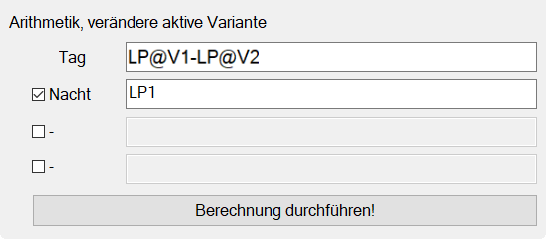

Beispiel 4

Aufgabe: Berechnen der Pegeldifferenz zwischen Varianten 1 und 2 nur für Zielgröße 1 und Schreiben des Ergebnisses für Zielgröße 1 der aktiven Variante in die Zielgröße 2.

Ausdrücke: Ld = LPV01 - LPV02, Ln = LP1

Ergebnis: Bei gewählter Variante 1 wird das aktuelle Ergebnis für Zielgröße 1 überschrieben durch die Pegeldifferenz zwischen Varianten 1 und 2. Die Fassadenpegel für Zielgröße LP1=Ld werden als Nachtwert (Ln) angezeigt.

Zusätzlich zu den allgemeinen Formeln können folgende Variablen zur Zuweisung von interpolierten Berechnungsergebnissen des horizontalen Flächenrasters, der Koordinaten oder der Bodenhöhe an Fassadenpunkten benutzt werden.

Variable	Erläuterung
r0	Zuweisung der Berechnungsergebnisse aus dem horizontalen Raster r0 zu den entsprechenden Zielgrößen LP1 bis LP4
r01 bis r04	Zuweisung für die entsprechende Zielgröße LP1 bis LP4 (r01 weist der Zielgröße LP1 den Wert zu, r02 zu LP2 usw. - Spezialanwendung)
x, y, z	wertet die entsprechende x-, y- oder z-Koordinate der Fassadenpunkte aus (z weist den Fassadenpunkten die z-Koordinate zu - Spezialanwendung)
g	wertet die Bodenhöhe an den Fassadenpunkten aus

Beispiel 5

Aufgabe: Wenn das erste Stockwerk vorliegt, dann soll das aus dem Raster interpolierte Ergebnis zugewiesen werden. Ansonsten keine Zuweisung, d.h. der bestehende Wert soll erhalten bleiben.

Ausdruck: Ld = iif(STW==1, r0, LP)

Beispiel 6

Aufgabe: Schreiben der x-Koordinate des Fassadenpunkts in die erste und der y-Koordinate in die zweite Zielgröße

Ausdruck: Ld = x, Ln = y

Beispiel 7

Aufgabe: Schreiben der Bodenhöhe am Fassadenpunkt in Zielgröße 1

Ausdruck: Ld = g

Beispiel 8

Aufgabe: Schreiben der Differenz Pegel-Grenzwert in Variante V02 am Fassadenpunkt für Zielgrößen 1 und 2

Ausdrücke:

Tag: LP1@V2-GW1

Nacht: LP2@V2-GW2
