CityGML

Das CityGML-Format (City Geography Markup Language) ist ein Datenaustauschformat für 3D-Stadt- und Geländegeometrien. Das Format basiert auf GML3 (siehe: http://www.citygml.org).

Beachten Sie, dass eine CityGML-Datei eine von mehreren Verfeinerungsstufen (Level-of-Detail, LoD = Detaillierungsgrad) aufweist:

Level of Detail (LoD) Originalbeschreibung Anmerkungen
LoD 0 regional, landscape (nicht sinnvoll verwendbar, da ohne Gebäudehöhen)
LoD 1 city, region Daten für Lärmberechnungen sinnvoll verwendbar (Gebäude mit Höhen, aber ohne Dachstrukturen, sog. „Klötzchenmodell“)
LoD 2 city districts, projects Gebäude mit standardisierten Dachstrukturen, zusätzlich werden Geländestrukturen als Höhenlinien importiert
LoD 3 architectural models (outside), landmarks Gebäude mit verfeinerten Strukturen, importierbar bei aktivierter Option „Importiere LoD 3“ (weitere Anmerkungen siehe unten)
LoD 4 architectural models (interior) (nicht verwendbar, da Innenraummodell)

Standardmäßig importiert CadnaA alle Objekte von LoD 0 bis LoD 2. Optional ist auch der Import von LoD 3 möglich, obwohl die Ergebnisse variieren, da LoD 3-Daten im Allgemeinen zu detailliert in Bezug die in CadnaA verwendeten Objekte sind. So können Gebäude in LoD 3 beispielsweise aus 10 oder mehr Gebäudeobjekten in CadnaA bestehen.

Optionen für Import (CityGML)

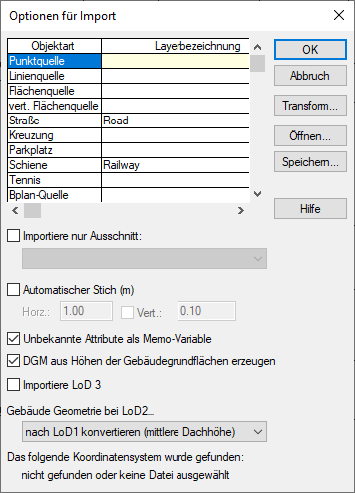

Dialog Optionen für Import (für CityGML)

Layertypen

Im CityGML-Format werden feste Bezeichnungen für Objektlayer verwendet (zur Layer-Zuweisung siehe Zuordnung Objektart - Layer). Diese Layerbezeichnungen sind im Dialog Optionen für Import voreingestellt.

Dies betrifft die folgenden CadnaA-Objektarten:

Objektart Layerbezeichnung
Straße Road
Schiene Railway
Haus Building(Part)|RoofSurface
Schirm CN*|NC*
Bewuchs PlantCover
Höhenlinie lod2TerrainIntersection|ReliefFeature|UL*
Nutzungsgebiet LandUse
Hilfspolygon * (restliche Objekte)

Weitere Optionen

Zudem stehen folgende Importoptionen zur Verfügung:

  • Importiere nur Ausschnitt (siehe Importiere nur Ausschnitt)
  • Automatischer Stich (siehe Stich)
  • Unbekannte Attribute als Memo-Variable (standardmäßig AN): siehe Unbekannte Attribute als Memo-Variable
  • Option „DGM aus Höhen der Gebäudegrundflächen erzeugen“: Bei aktiver Option wird beim Import
    • von LoD1-Daten aus der Gebäudegrundfläche (horizontale Fläche mit kleinstem z-Wert) eine Höhenlinie erzeugt.
    • von LoD2-Daten aus allen als „groundSurface“ enthaltenden Daten eine Höhenlinie erzeugt.
  • Option „Importiere LoD 3“: Falls diese Option aktiviert ist, werden auch „Level-of-Detail 3“ Daten importiert. Da LoD3-Daten nicht in jedem Fall mit der CadnaA internen Objektstruktur übereinstimmen, kann nicht gewährleistet werden, dass das Importergebnis unmittelbar für Berechnungen verwendbar ist. Gegebenenfalls sind nach Prüfung zusätzlich Korrekturen, Anpassungen und Ergänzungen durch den Anwender erforderlich.

Gebäude Geometrie bei LoD2

Beim Import von LoD2-Daten stehen folgende Optionen zur Verfügung:

  • Gebäudeteile einzeln (nicht empfohlen): Für jede Dachfläche eines Gebäudes wird ein einzelnes Haus-Objekt erzeugt. Bei „einfachen“ Häusern mit Spitzdach resultieren daher typischerweise zwei Haus-Objekte. Wenn Giebel o.ä. vorhanden sind, kann der Import zu deutlich mehr Objekten führen. Diese Option hat Nachteile in Bezug auf
    • Berechnung: Reflexionen werden ggf. doppelt berücksichtigt, da Fassaden bzw. „innere Wände“ doppelt vorhanden sein können.
    • Verwendung von Hausbeurteilungen: Da ein Gebäude aus mehreren Haus-Objekten besteht, müssten hierbei auch mehrere Hausbeurteilungen verwendet werden.
  • nach LoD1 konvertieren (mittlere Dachhöhe) (empfohlen): Für jedes im LoD2-Datensatz beinhaltete Gebäude wird ein CadnaA-Haus-Objekt mit einem Flachdach erzeugt. Die Höhe des Flachdachs ergibt sich als flächengewichteter Mittelwert der Höhen der einzelnen Schrägdächer.
  • nach LoD1 konvertieren (maximale Dachhöhe): wie zuvor, jedoch wird als Höhe die unter allen Schrägdächern maximale Höhe verwendet.
  • nach LoD1 konvertieren (minimale Dachhöhe): wie zuvor, jedoch wird als Höhe die unter allen Schrägdächern minimale Höhe verwendet.

Koordinatensystem

Hinter der Hinweiszeile “Das folgende Koordinatensystem wurde gefunden“ erscheint die Bezeichnung des in der CityGML-Datei gefundenen Koordinatensystems. Bitte beachten Sie, dass es sich lediglich um einen Hinweis handelt und demzufolge keines der in CadnaA verfügbaren geodätischen Koordinatensysteme (siehe Koordinatensystem) aktiv ausgewählt wird. Dies muss - ggf. nach Prüfung der importierten Objektkoordinaten - durch den Anwender selbst erfolgen.

Falls kein Koordinatensystem vorhanden ist, erscheint die Meldung „nicht gefunden oder keine Datei ausgewählt“. In diesem Fall ist ggf. nach dem Import die Transformation in ein geodätisches Koordinatensystem durch den Anwender vorzunehmen.

Schaltflächen

Dialog-spezifische Schaltflächen:
