Erzeuge Stationierung

Mit der Stationierung können Sie in definierbaren Abständen entlang von Linienobjekten Bemaßungen erzeugen. Der eingegebene Abstand bezieht sich auf den Abstand von Station zu Station. Das Setzen der einzelnen Stationen kann durch den Befehl Erzeuge Stationierung aus dem Kontextmenü oder über den Dialog Objekte verändern erfolgen.

Diese Funktion bietet sich z.B. zur Kilometrierung entlang von Straßen an.

• Dazu markieren Sie die Straße mit der rechten Maustaste und wählen aus dem Kontextmenü Erzeuge Stationierung.
• In der sich öffnenden Dialogbox geben Sie den Abstand der einzelnen Stationen an.

Nach Schließen des Dialogs mit OK erzeugt CadnaA Stationen entlang der Straße im eingegebenen Abstand.

Straße mit Stationierung

Bemaßungsgröße

Die Bemaßungsgröße ist gleichzeitig der eingegebene Abstand der Station. Dieser beginnt in unserem Beispiel bei 50 m und wird von Station zu Station summiert.

Wenn Sie eine reale Bemaßungsgröße wünschen, können Sie diese durch Eingabe der echten Kilometerlage der Straße im Dialog Straße bzw. für alle linienförmigen Schallquellen über die Schaltfläche Geometrie eingeben.

• Öffnen Sie das Dialog Straße mit Doppelklick.
• Klicken Sie auf die Schaltfläche „Geometrie“.
• Am unteren Ende des Dialogs kann der Ausgangswert der Stationierung in Metern eingeben werden.
• Zudem ist die Zählweise (aufsteigend/absteigend) aus der Auswahlliste auswählbar.

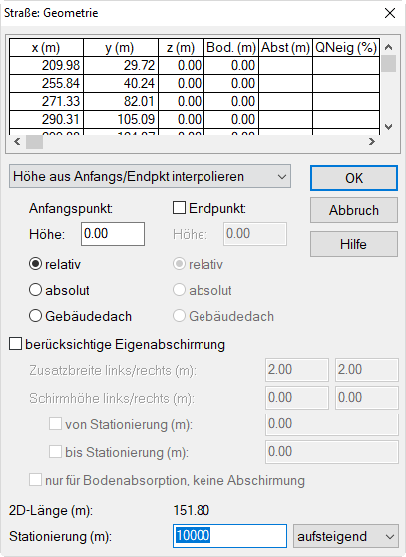

Stationierung beginnt bei 10 km = 10000 m

Stationierung updaten

Nach Schließen des Dialogs mit OK müssen Sie die Kilometrierung mit dem Befehl aus dem Menü Extras|Stationierung updaten aktualisieren.v

In der Station erscheinen anschließend die Kilometer und Meter getrennt durch ein Pluszeichen. Wenn Sie nur einzelne Stationen setzen möchten, benutzen Sie dazu das Symbol aus dem Werkzeugkasten und klicken an die gewünschte Stelle.

Paralleles Objekt mit Angabe des Stationsbereichs

Sie können für jede linienförmige Schallquelle im Dialog Geometrie mit „Stationierung“ eine auf ihre Achse bezogene Skala festlegen. Als Standardeinstellung hat der Anfangspunkt den Wert 0. Dieser Anfangswert kann beliebig definieren (in Meter).

Mit dem Befehl Paralleles Objekt können Sie Anfangs- und Endpunkt dieses zu erzeugenden Objekts in Bezug auf die Stationierungsskala angeben.

Beispiel

• Fügen Sie eine Straße ein und geben Sie im Dialog Geometrie eine Stationierung von 12000 m aufsteigend ein. Jetzt liegt der erste Stützpunkt der Straße bei 12 km.
• Schließen Sie den Dialog mit OK.
• Generieren Sie die Stationsmarkierungen (mit der rechten Maustaste die Straßenachse klicken und den Kontextmenübefehl Erzeuge Stationierung auswählen).
• Wählen Sie Abstand 10 m und bestätigen Sie mit OK.

Die Stationsmarkierungen werden gesetzt.

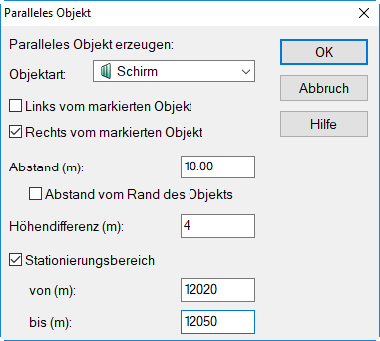

• Wählen Sie den Befehl Paralleles Objekt aus dem Kontextmenü.
• Wählen Sie „rechts“ vom markierten Objekt und geben Sie einen Abstand von 10 m und eine Höhe von 4 m ein.
• Aktivieren Sie den „Stationierungsbreich“ und legen Sie diesen zwischen 12020 und 12050 m fest.
• Klicken Sie OK.

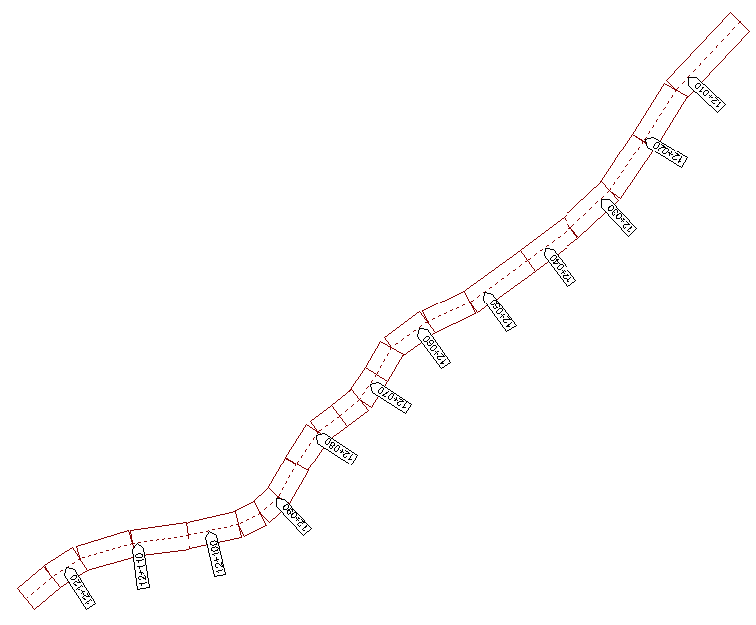

Ein paralleler Schirm im Abstand von 10 m rechts von der Straßenachse (gesehen vom Anfangs- zum Endpunkt), mit Höhe 4 m und einer Länge von 30 m zwischen Stationen 12020 und 12050 m wird eingefügt.
