Register „Füllung“

Es stehen folgende Optionen zur Verfügung:

Option	Funktion/en	Kommentar/Beispiel
Typ	(keine): Es wird keine Schraffur angezeigt. Simpel: Es kann die Farbe und die Stärke der Linie (als Wert oder auf Basis eines Ausdruck unter Verwendung eines numerischen Attributs) festgelegt werden. Solid: verwendet keine Schraffur, sondern immer die eingestellte Vollfarbe Gradient: verwendet die (Vordergrund-) Farbe und die Hintergrundfarbe, um die Objektfläche als Farbgradient zwischen beiden Farben darzustellen. Pattern: Es wird ein Muster verwendet, um die Objektfläche auszufüllen. Das Muster wird aus der (Vordergrund-) Farbe und dem Patterntyp auf der Hintergrundfarbe erzeugt.	Beim Layertyp „Simpel“ steht bei Linienobjekten nur der Füllungstyp „Simpel“ zur Verfügung.
Farbe	Auswahl der (Vordergrund-) Farbe im Dialog Farbe (siehe Dialog Farbe)
Transparenz (%)	nur für Typen „Solid“, „Gradient“ und „Pattern“
Hintergrund	Auswahl der Hintergrundfarbe im Dialog Farbe (siehe Dialog Farbe)
transparent (Hintergrund)	Bei aktivierter Option kann wird die eingestellte Hintergrundfarbe ignoriert und als transparent angezeigt.	Diese Option steht nur beim Füllungstyp „Simpel“ zur Verfügung. Diese Option kann bei mehreren Layern verwendet werden, um tiefer liegende Layer durchscheinen zu lassen.
Art	Auswahl der Schraffur, des Gradiententyps oder des Patterntyps

Beispiele

Nachfolgend werden einige Möglichkeit zur Darstellung bei Linien- und Flächenobjekten aufgezeigt (hier: Linien- und Flächenquellen LQ/FQ). Der Layertyp „Füllung“ ist nur bei Flächenobjekten sinnvoll zu verwenden. Bei den Linienobjekten wird der Layertyp „Linie“ verwendet.

Beispiel

Pfad: Beispiele\Grafik\Objektdarstellung\Register Füllung

Darstellung / Anzeige	Erläuterungen
	Ausgangsdarstellung: Layertyp „Simpel“ mit Linie (LQ und FQ) und Füllung (nur bei FQ relevant)

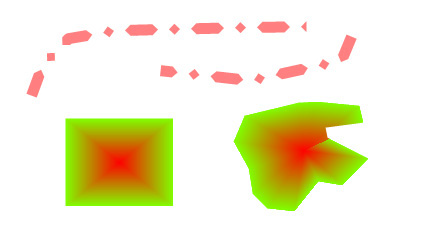

	bei LQ: Layertyp „Linie“ statt „Simpel“: kartographischer Linientyp, Stärke 3 mm, strich-punktiert mit Dreiecks-förmigen Dash Caps bei FQ: Layertyp „Füllung“ statt „Simpel“: Gradient-Füllung von rot nach grün, Art Nr. 5
	bei LQ: kartographische Linientyp links neben Simpel-Linie („links“ bzgl. der Eingaberichtung) bei FQ: Layertyp „Gradient“ rot/grün und Layertyp „Simpel“ rot
