Unbekannte Attribute als Memo-Variable
Bei einigen Importformaten werden die Attributwerte - z.B. die Höhe eines Objektes, die Straßenoberfläche etc. - einem CadnaA-Attribut zugeordnet. Dieser Wert ist dann auch im Objektdialog ersichtlich.
Wenn die importierten Attributbezeichnungen abweichend von den in CadnaA benutzten sind, muss zum richtigen Import der Attribute eine Zuordnung erfolgen. Diese Transformationstabelle können Sie zur weiteren Verwendung abspeichern (Schaltfläche „Speichern“). Die Datei erhält die Endung *.shi, die über den Schaltfläche „Öffnen“ wieder geladen werden kann.

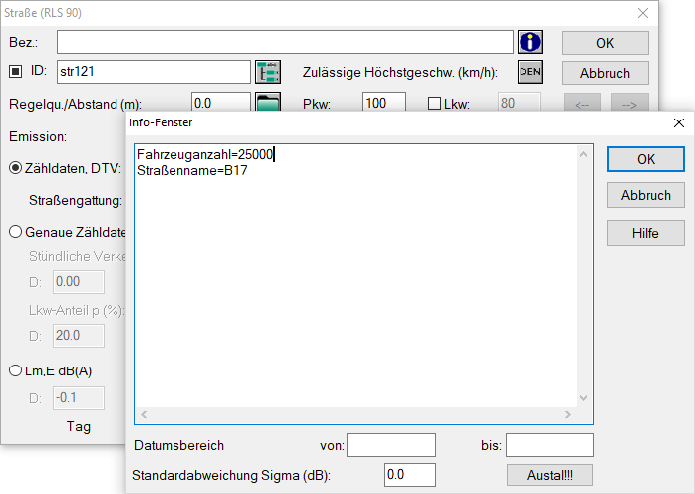

Nach Aktivierung der Importoption „Unbekannte Attribute als Memo-Variable“ werden alle Attribute, die beim Import nicht zugeordnet werden können, als Memovariable in den Dialog Info-Fenster des entsprechenden Objektes geschrieben (z.B. im Dialog Straße|Info-Fenster die unbekannten Attribute „Fahrzeuganzahl=25000“ und „Straßenname=B17“).
Natürlich muss dem Anwender bekannt sein, für welches CadnaA die unkannten Attribut „Fahrzeuganzahl“ und „Straßenname“ als Alias stehen (in diesem Beispiel: für DTV und für BEZ).

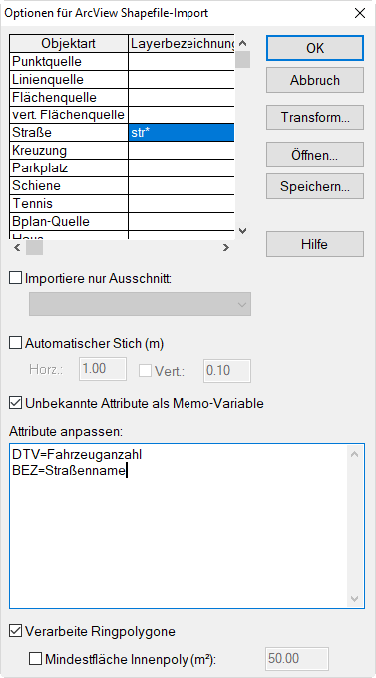

Ist diese Zuordnung vor dem Import bekannt, so kann in den Importoptionen im Dialogteil „Attribute anpassen“ die Zuordnung erfolgen. Dazu wird zuerst das CadnaA Attribut, gefolgt von einem Gleichheitszeichen und der Bezeichnung des zu importierenden, unbekannten Attributs geschrieben (ohne Leerzeichen), z.B.:
Speichern Sie ggfs. die Zuordnungstabelle (neben allen anderen Einstellungen) über die Schaltfläche „Speichern“.

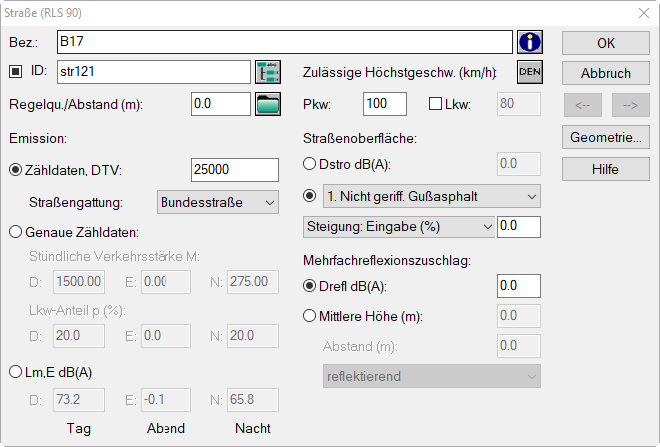

Bei einem Import würde CadnaA dem entsprechenden Objekt „Straße“ einen DTV von 25000 und als Bezeichnung BEZ die Zeichenfolge „B17“ zuordnen.
Alle Objekt-Attribute finden sie aufgelistet im CadnaA-Handbuch „Attribute, Variablen und Schlüsselworte“ sowie in der Online-Hilfe, Schaltfläche „Schlüsselworte“.
