Hausbeurteilung

Zur Berechnung von Fassadenpegeln steht im CadnaA-Werkzeugkasten das Hausbeurteilungssymbol zur Verfügung.

Hausbeurteilungssymbol:

Um Fassadenpegel zu berechnen, gehen Sie wie folgt vor:

Hinweis

Alternativ zur Tastatureingabe können Sie zur Beschleunigung der Eingabe die Objekte auch mit der Maus eingeben. Beachten Sie dabei die unter Mauseingabe beschriebenen Grundsätze.

  • Geben Sie eine Punktquelle bei (x,y)=(100,100) und ein Haus mit folgenden Eckkoordinaten ein:(x1,y1) = (140,90),(x2,y2) = (160,90),(x3,y3) = (160,110),(x4,y4) = (140,110).Editieren Sie im Dialog Geometrie eine Haushöhe von 10 m.
  • Wählen Sie das Hausbeurteilungssymbol aus dem Werkzeugkasten und klicken Sie innerhalb der Hausgrundfläche. Danach sieht die Anzeige wie folgt aus:

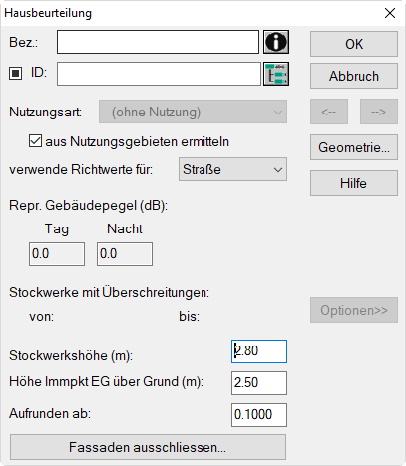

  • Doppelklicken Sie auf den Rand des Hausbeurteilungssymbols. Klicken Sie im Dialog auf die Schaltfläche „Optionen“, um alle Optionen anzuzeigen.

Nutzungsgebiet festlegen

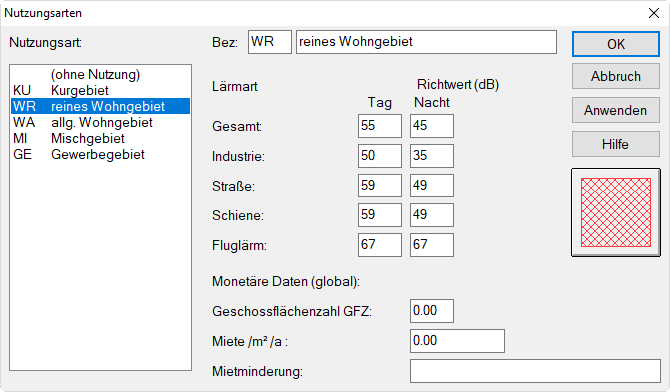

Zur Festlegung eines Immissionsgrenzwertes können Nutzungsgebiete, für die entsprechende Grenzwerte definiert wurden, zugewiesen werden. Alternativ kann nach Deaktivierung der Option „aus Nutzungsgebieten ermitteln“ eine Nutzungsart fest eingestellt werden. In CadnaA vordefinierte Nutzungsarten sind aus dem Dialog Nutzungsarten im Menü Eigenschaften ersichtlich. Für die Nutzungsart „WR reines Wohngebiet“ sind beispielsweise folgende Richtwerte in Abhängigkeit von den Lärmarten definiert:

  • Wählen sie aus dem Werkzeugkasten die Objektart „Nutzungsgebiet“ (Symbol: ) und ziehen Sie um das Haus ein Polygon auf.

Haus mit Hausbeurteilungssymbol und Nutzungsgebiet

  • Doppelklicken Sie auf den Rand des Nutzungsgebiets und wählen Sie unter Nutzungsart „WR reines Wohngebiet“ aus. Nach Schließen des Dialogs wird das Nutzungsgebiet entsprechend der im Dialog Nutzungsarten (Menü Eigenschaften) gewählten Darstellungsart angezeigt.

Stockwerkshöhen festlegen

Im Dialog Hausbeurteilungssymbol wird weiterhin festgelegt, wie die Fassadenpunkte über der Gebäudehöhe verteilt werden. Dazu kann die Erdgeschosshöhe getrennt von den weiteren Stockwerkshöhen definiert werden. Bei einer voreingestellten Erdgeschosshöhe von 2.5 m und einer Stockwerkshöhe von 2.8 m reicht

  • das Erdgeschoss von 0 bis 2.5 m

  • das 1. Obergeschoss von 2.5 bis 5.3 m etc.

Im Feld „Aufrunden ab“ wird die Rundungsregel für die Anzeige der Hausbeurteilungspegel festgelegt. Die Standardeingabe von 0.1 dB führt zu einer Aufrundung z.B. eines Pegel von 59.1 dB(A) auf 60 dB(A).

Weiterhin können über die Schaltfläche „Fassaden ausschliessen“ solche Fassadenteile deaktiviert werden, für die keine Fassadenpegel berechnet werden sollen.

  • Führen Sie jetzt die Berechnung durch Klick auf das Taschenrechner-Symbol auf der Symbolleiste durch.

Ergebnisanzeige

Nach der Berechnung wird im oberen Halbkreis des Hausbeurteilungssymbols der Bereich von Stockwerken, in denen Überschreitungen vorliegen, angezeigt. Bleibt das Feld leer, liegt keine Überschreitung vor oder es ist keine Zuordnung zu einem Nutzungsgebiet erfolgt. Die unteren Viertelkreise zeigen den höchsten ermittelten Pegel für die Tages- und für die Nachtzeit bzw. für die ersten zwei definierten Zielgrößen an.

Hausbeurteilungssymbol mit Überschreitungen für Stockwerke II und III(Zielgröße 1: 62 dB(A), Zielgröße 2: 40 dB(A))

Tabelle Hausbeurteilung

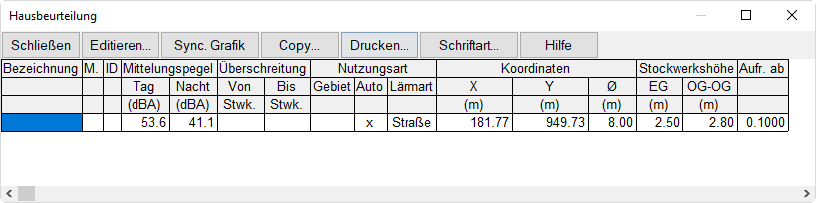

Die Ergebnisse der Hausbeurteilung werden auch in der Tabelle Hausbeurteilung (Menü Tabellen|Diverse Objekte) übersichtlich angezeigt.

Objekttabelle „Hausbeurteilung“

Symbolgröße ändern

In dieser Tabelle kann auch die Größe des Hausbeurteilungssymbols verändert werden.

  • Klicken Sie dazu in die Spalte „Koordinaten, ∅ (m)“ mit der rechten Maustaste.
  • Wählen Sie aus dem Kontextmenü den Befehl „Spalte verändern“.
  • Geben Sie im sich öffnenden Dialog unter „Arithmetisch“ einen neuen Wert von 4 m ein und schließen Sie den Dialog mit OK.

Nach Schließen der Objekttabelle wird das Hausbeurteilungssymbol mit halbem Durchmesser angezeigt.

Hinweis

Natürlich können Sie alternativ den in der Objekttabelle angezeigten Wert von 8 m auch unmittelbar durch Eingabe von „4“ überschreiben. Bei einer Vielzahl von Hausbeurteilungssymbolen ist die erstgenannte Vorgehensweise komfortabler.
