Reflexion
Sämtliche Objekte (z.B. Haus, Kreiszylinder, Zylinder mit Polygongrundfläche, vertikale Schallschirme, 3D-Reflektor) können als reflektierend definiert werden. Ihrer Oberfläche kann ein Absorptions- oder Reflexionsgrad als Einzahlwert oder als Spektrum zugewiesen werden.
Die Reflexionsberechnung erfolgt nach dem Spiegelquellenverfahren, d.h. es werden für alle möglichen Strahlwege bis zu einer vorgebbaren Ordnung zusätzliche Spiegelschallquellen berücksichtigt.
Das nachfolgende Bild zeigt die Konstruktion einer Reflexion 3. Ordnung bei der Schallausbreitung von der Quelle Q0 zum Immissionsort IP.

Die maximale Reflexionsordnung wird im Menü Berechnung|Konfiguration, Registerkarte "Reflexion" eingestellt.
Hinweis
Objekte werden nur dann als reflektierend in die Rechnung einbezogen, wenn die auf die Wellenlänge bezogenen Abmessungen ihrer Projektion in Strahlrichtung einen vorgegebenen Wert übersteigen. Bei der vereinfachten Rechnung mit A-Schallpegeln wird hierbei standardmäßig die Frequenz 500 Hz angenommen.
In Fortführung des Beispiels aus dem vorigen Abschnitt wird eine reflektierende Schallschutzwand eingegeben.

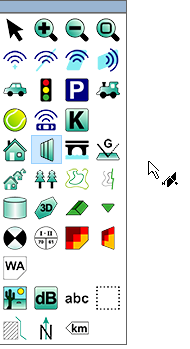

- Wählen Sie dazu das Objekt „Schirm“ aus dem Werkzeugkasten aus.

- Geben Sie anschließend den ersten Eckpunkt bei (x1,y1) = (130,140) über die Tastatur ein und drücken Sie die OK-Taste.

- Der nächste Punkt hat die Koordinaten (x2,y2) = (170,140):

- Bestätigen Sie die Eingabe mit OK und drücken Sie die rechte Maustaste zum Beenden der Eingabe. Der Schirm besteht aus einem Teilsegment.

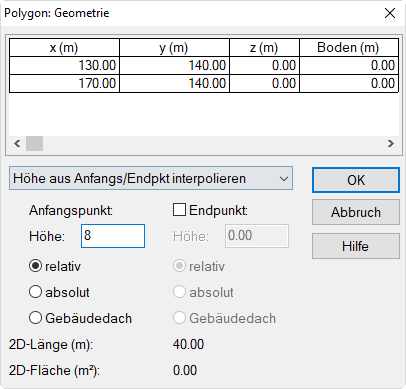

- Doppelklicken Sie auf den Schirm, um die erforderlichen Einstellungen vorzunehmen. Geben Sie im Geometriedialog eine Schirmhöhe von 8 m ein.

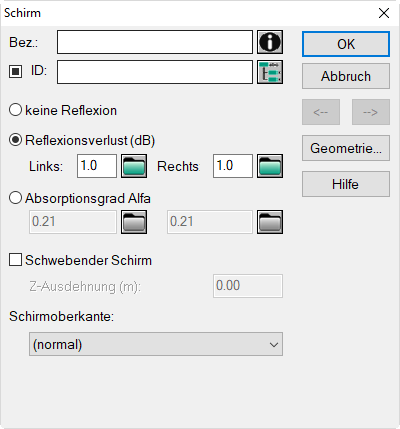

- Standardmäßig sind alle Hindernisse in CadnaA zunächst als nicht-reflektierend definiert. Um dies zu ändern, klicken Sie im Dialog Schirm auf die Option „Reflexionsverlust“.
-
Wählen Sie über die beiden Auswahlsymbole
die Reflexionseigenschaften der beiden Schirmseiten aus. Die Angabe „Links“ bzw. „Rechts“ bezieht sich dabei auf die Blickrichtung vom Anfangs- zum Endpunkt des Schirmpolygons. -
Wählen Sie im Dialog Reflexionsart die Option „glatte Hausfassade/refl. Lärmschutzwand“ für beiden Seiten aus.

- Nach Abschluss der Eingabe sieht der Dialog wie abgebildet aus.

- Um Reflexionen in die Berechnung einzubeziehen, muss die gewünschte Reflexionsordnung in der Konfiguration von CadnaA eingestellt werden. Öffnen Sie dazu im Menü Berechnung|Konfiguration die Registerkarte "Reflexion" und wählen Sie Reflexionen 1. Ordnung als maximale Ordnung.
- Führen Sie anschließend die Berechnung durch Klick auf das Taschenrechner-Symbol durch.
- In der Darstellung wird der am Schirm reflektierte Strahl 1. Ordnung neben dem abgeschirmten Direktstrahl angezeigt:

- Doppelklicken Sie auf den reflektierten Strahl (dargestellt als Hilfspolygon). Der ID des Strahl weist dieses Hilfspolygon zunächst als Strahl aus („RAY“). Das Zahlentripel bezieht sich auf den über diesen Strahl übertragenen Teilpegel Tag (Ld). Die nachfolgende Angabe „01“ weist auf die Reflexionsordnung des Strahls hin.

- Schließen Sie den Dialog und doppelklicken Sie auf den durch das Haus abgeschirmten Direktstrahl. Die Angabe enthält ebenfalls den übertragenden Pegel Tag und die Ordnung (0. Ordnung = Direktstrahl). Der Buchstabe „S“ zeigt an, dass der Strahl von mindestens einem Objekt im Strahlweg abgeschirmt wurde.

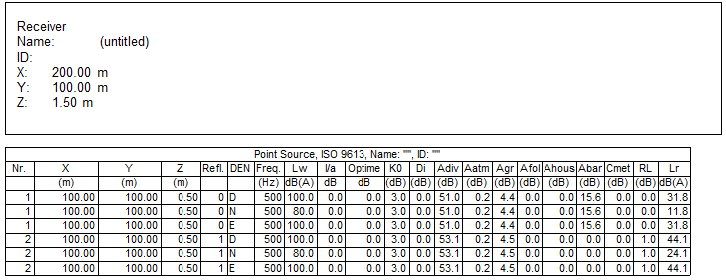

- Das Berechnungsprotokoll (Menü Berechnung|Protokoll) weist in de ersten drei Zeile den Direktstrahl aus (Spalte „Refl.“, Eintrag „0“ für 0. Reflexionsordnung D/E/N) und in den weiteren drei Zeile den reflektierten Strahl (Eintrag „1“ für 1. Reflexionsordnung, D/E/N) aus.
