Standard-Farbpaletten
Mit CadnaA werden diverse Standard-Farbpaletten innerhalb der globalen Bibliothek mitgeliefert (siehe Menü Tabellen|Bibliotheken (global)| Farbpaletten), die in nachstehenden Tabellen aufgeführt und beschrieben sind.
Paletten ohne Autoskalierung
Bei nachfolgenden Paletten sind die Optionen „Farbverlauf“, „nach unten offen“ und „nach oben offen“ aktiviert sowie die Option „Auto“ deaktiviert.
| Bezeichnung/ID | Beschreibung |
|---|---|
| pal_0_1_step_01 | Wertebereich 0 bis 1, Klassenbreite 0.1 |
| pal_0_2_step_02 | Wertebereich 0 bis 2, Klassenbreite 0.3 |
| pal_0_5_step_05 | Wertebereich 0 bis 5, Klassenbreite 0.5 |
| pal_0_10_step_1 | Wertebereich 0 bis 10, Klassenbreite 1 |
| pal_0_20_step_2 | Wertebereich 0 bis 20, Klassenbreite 2 |
| pal_0_50_step_5 | Wertebereich 0 bis 50, Klassenbreite 5 |
| pal_35_85_step_5 | Wertebereich 35 bis 85, Klassenbreite 5 |
| pal_20_220_step_20 | Wertebereich 20 bis 220, Klassenbreite 20 |
| pal_100_5000_step_500 | Wertebereich 100 bis 5000, Klassenbreite 500 |
| pal_0_1000_step_100 | Wertebereich 0 bis 1000, Klassenbreite 100 |
| pal_0_10000_step_1000 | Wertebereich 0 bis 10000, Klassenbreite 1000 |
| pal_0_40000_step_4000 | Wertebereich 0 bis 40000, Klassenbreite 4000 |
Normenspezifische Palettendefinitionen
Nachfolgend aufgeführte Paletten stammen aus Normen und Richtlinien oder aus sonstigen Regelwerken.
| Bezeichnung/ID | Beschreibung |
| DIN_18005_2 | siehe 18005-1991 |
| END_Austria_45_75 | siehe Anlage 3 von Bundes-LärmV-2006 |
| DIN45682_B1 DIN45682_B2 DIN45682_B3 DIN45682_B4 DIN45682_B5_1 DIN45682_B5_2 |
Farbpaletten nach DIN 45682, Anhang B 45682-20 |
| DIN45682_B2_GZ | gem. 34. BImSchV, siehe 34BImSchV-2006, §4, Abs. 4, Punkt 1.Hinweis: Die Verschiebung der Pegelgrenzen um -0.5 dB entspricht der genannten Bedingung „auf ganze Zahlen auf- oder abzurunden“. |

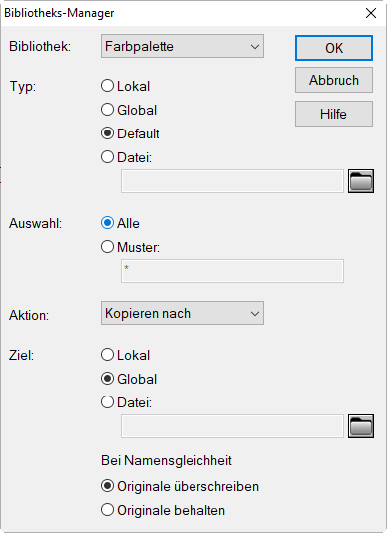

Laden Sie ggf. nicht vorhandene Paletten mit Hilfe des Bibliotheks.Managers in die globale Bibliothek:
Auto-Farbpaletten
Bei nachfolgend aufgeführten Paletten ist die Option „Auto“ (Autoskalierung) aktiviert.
| Bezeichnung/ID | Beschreibung |
|---|---|
| pal_5_ranges_AUTO | Auto-Palette mit 5 Wertebereichen |
| pal_10_ranges_AUTO | Auto-Palette mit 10 Wertebereichen |
