Register „Schraffurfüllung“

Es stehen folgende Optionen zur Verfügung:

Option	Funktion/en	Kommentar/Beispiel
Winkel	Winkel der Schraffur zu einer Bezugsachse (in Grad), Bezugsachsen: Y-Achse: Bezug auf die Koordinatenachse y Norden: Bezug auf die eingestellte Nordrichtung (mittels Objekt „Symbol“) Papier: Bezug auf die Papierkante (bei gedrehten Ausschnitten) Kante 1: Bezug auf die erste Kante des Objekts
Abstand	Abstand zwischen den Schraffurlinien (in mm oder m)
Displacement	Verschiebung (in mm oder m) der Schraffurlinien gegenüber dem Ursprung bei (x,y)=(0,0) m	Positive Werte verschieben die Schraffurlinien nach links, negative nach rechts.
Offset	Versatz der Schraffurlinien gegenüber dem Ursprung	nur bei punktierten/gestrichelten/strich-punktierten Schraffurlinien relevant
Shift	Versatz von Schraffurlinie zu Schraffurlinie	dto.
Clipping	Bei aktivierter Option wird die verwendete Schraffur am Rand der Objektfläche abgeschnitten.	Dies verhindert, dass die Schraffur über den Rand hinaus übersteht.

Beispiele

In nachfolgender Tabelle sind verschiedene Zustände beispielhaft für Flächenobjekte aufgeführt. Zur Verdeutlichung ist die Richtung der Schraffur durch gestrichelte Linien hervorgehoben. Der Ursprung ist ebenfalls hervorgehoben.

Beispiel

Pfad: Beispiele\Grafik\Objektdarstellung\Register Schraffurfüllung

Darstellung / Anzeige	Erläuterungen

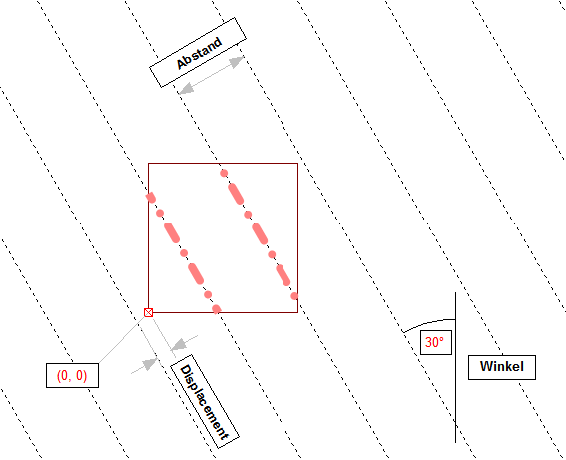

	Schraffurfüllung unter Verwendung einer kartographisch definierten Linie: Winkel (zur Y-Achse) 30° Abstand (zwischen den Schraffurlinien) 50 m Displacement 10 m Offset/Shift: 0/0 m Clipping: AUS

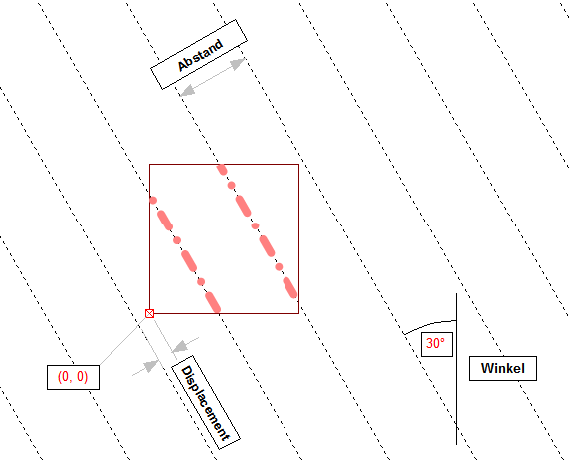

	wie vor, aber mit Shift <> 0 m (Versatz von Schraffurlinie zu Schraffurlinie): Offset: 0 m Shift: 2.5 m Clipping: EIN

Wie bei Symbolfüllungen gilt auch für Schraffurfüllungen, dass sich bei weit vom Ursprung entfernten Füllungen die Eingaben für Winkel, Abstand, Displacement, SymbolAbstand, Offset und Shift auf den Ursprung beziehen.
