Projektmanagement mit Varianten

Mit Hilfe von Varianten kann unter Bezug auf die Gruppenstruktur sehr einfach zwischen verschiedenen Projektzuständen umgeschaltet werden. Die Gruppendefinitionen können dabei aus nutzereigenen Definitionen (über Menü Tabellen|Gruppe) oder aus Definition innerhalb des ObjectTree (über Menü Tabellen|ObjectTree|Definition) stammen.

Die Vorgehensweise wird anhand einer Berechnung ohne und mit Schallschutzwand entlang einer Straße erläutert.

Straße mit Schirm erzeugen

Geben Sie eine Straße mit einem Fahrbahnabstand von 3 m und einem DTV von 20000 Fahrzeugen/Tag (Bundesstraße) ein.
Klicken Sie mit der rechten Maustaste auf die Straße und wählen Sie den Befehl Paralleles Objekt.

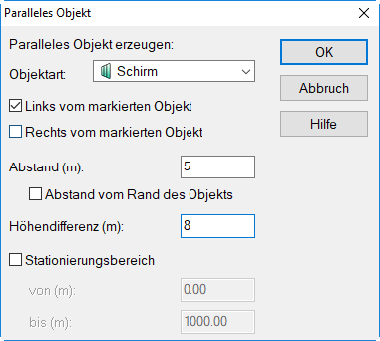

Wählen Sie als Objektart „Schirm“, geben Sie einem Abstand von 5 m und eine Höhe von 8 m ein.

Parallelen Schirm erzeugen

Doppelklicken Sie auf den Schirm und geben Sie als ID ein: Sch_1
Öffnen Sie den Dialog Variante im Menü Tabellen.

Standardmäßig ist nur eine Variante V01 aktiviert („Variante verwenden“). In diesem Beispiel sollen zwei Varianten, „ohne Schirm“ und „mit Schirm“ verwendet werden. Dazu muss zunächst die Variante V02 freigeschaltet werden.

Klicken Sie in der linke Tabelle auf den Eintrag „V02“.
Aktivieren Sie jetzt die Option „Variante verwenden“.

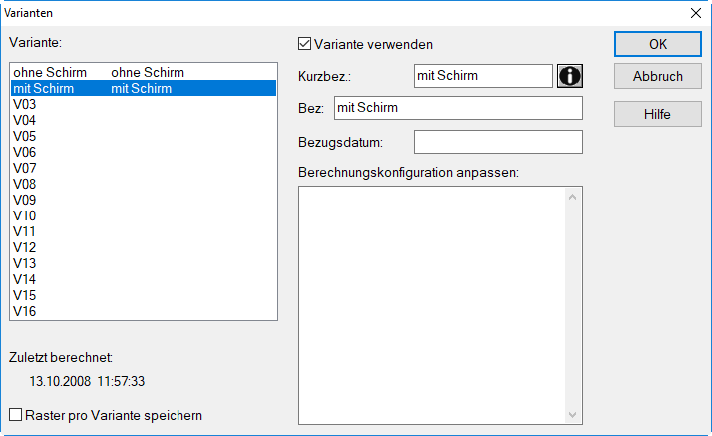

Tragen Sie für Variante V02 in den Feldern „Kurzbez.“ und „Bez.“ den Text „mit Schirm“ ein.
Wechseln Sie auf Variante V01 durch Klick in der linken Variantenspalte.
Tragen Sie in den Feldern „Kurzbez.“ und „Bez.“ den Text „ohne Schirm“ ein.

Schließen Sie den Dialog Varianten.

Damit ist Variante V01 als diejenige ohne Berücksichtigung des Schirms und Variante V02 als diejenige mit Berücksichtigung des Schirms definiert. Das Listenfeld auf dem CadnaA-Hauptfenster zeigt jetzt statt „V01“ und „V02“ die Einträge „ohne Schirm“ und „mit Schirm“ an.

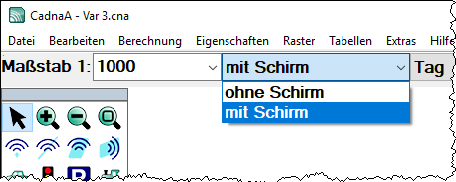

Listenfeld für Varianten

Jetzt muss eine Gruppe angelegt und deren Aktivitätszustand in Bezug auf beide Varianten festgelegt werden. Dies geschieht im Dialog Gruppen (Menü Tabellen|Gruppe).

Öffnen Sie den Dialog Gruppen im Menü Tabellen.
Klicken Sie mit der rechten Maustaste in die Tabelle und wählen Sie den Befehl Einfügen nachher aus.
Geben Sie in der Tabelle Gruppen mit Hilfe der Tastatur in Spalte „Muster“ den folgenden Zeichenkette ein: Sch*.
Wechseln Sie mit der Maus oder den Pfeiltasten in die Spalte „ohne Schirm“ und geben Sie ein Minuszeichen (-) ein.
Wechseln Sie in die Spalte „mit Schirm“ und geben Sie ein Pluszeichen (+) ein.

Das Minuszeichen bedeutet, dass alle Objekte, die dem ID-Muster „Sch*“ entsprechen, in Variante „ohne Schirm“ deaktiviert werden. In Variante „mit Schirm“ werden hingegen alle Objekte, die dem Muster entsprechen, aktiviert.

Gruppenzuordnung für zwei Varianten

Schließen Sie die Tabelle Gruppen mit OK.

Bei standardmäßig gewählter Variante V01 („ohne Schirm“) ist im CadnaA -Hauptfenster ersichtlich, dass der Schirm deaktiviert ist: Der Schirm wird als gestrichelte graue Linie dargestellt.

Wählen Sie aus dem Listenfeld für die Variantenumschaltung die Variante „mit Schirm“ aus.

Der aktivierte (d.h. abschirmend wirkende) Schirm wird in der Grafik jetzt als Volllinie dargestellt.

Schalten Sie zwischen beiden Varianten hin und her.


Variante V01 „ohne Schirmwand“(Schirm deaktiviert)	Variante V02 „mit Schirmwand“(Schirm aktiviert)

Immissionspunkt eingeben

Zur Berechnung wird zunächst ein Immissionspunkt eingegeben.

Wählen Sie das Objekt „Immissionspunkt“ aus dem Werkzeugkasten und platzieren Sie dieses links von der Straße, so dass dieser durch die Schirmwand abgeschirmt wird.

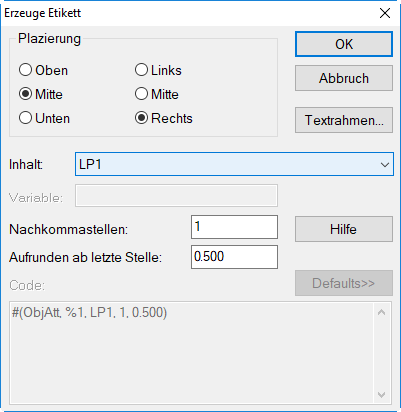

Wählen Sie aus dem Kontextmenü des Immissionspunktes den Befehl Erzeuge Etikett und im nachfolgenden Dialog das Attribut LP1 (Zielgröße 1 im Dialog Konfiguration|Zielgrößen) zur Anzeige aus.

Zielgröße 1 (LP1) im Etikett anzeigen

Varianten berechnen

Zur Berechnung bestehen jetzt zwei Möglichkeiten:

Berechnung für jede Variante getrennt: Dazu wird die zu berechnende Variante aus gewählt und auf das Taschenrechnersymbol geklickt.
Berechnung für beide Varianten gemeinsam: Dazu wird Befehl Rechne im Menü Berechnung auswählen und im Dialog "alle Varianten" markieren.

Wählen Sie den Befehl Rechne im Menü Berechnung.
Aktivieren Sie die Option „alle Varianten“ und klicken Sie OK.

Alle Varianten berechnen

Schalten Sie zwischen beiden Varianten hin und her.

Der für die gewählte Variante berechnete Pegel wird im Etikett am Immissionspunkt angezeigt.


Immissionspegel für Variante V01„ohne Schirmwand“	Immissionspegel für Variante V02 „mit Schirmwand“

Zur Deaktivierung der Schirmwand hätte es auch ausgereicht, das Häkchen im Kontrollkästchen vor dem ID im Dialog Schirm wegzunehmen (und damit zu deaktivieren). Die Möglichkeit des Umschaltens mit Varianten und Gruppen ist aber wesentlich schneller und ist vor allem dann komfortabler, wenn viele Objekte aktiviert bzw. deaktiviert werden sollen.

Raster pro Variante speichern

Diese Option im Dialog Variante ermöglicht, neben den Berechnungsergebnissen an Immissions- und Fassadenpunkten (Hausbeurteilung) auch die Raster je aktive Variante zu berechnen und in der CadnaA-Datei zu speichern. Ist diese Option nicht aktiviert, so wird das Raster nur für die aktive Variante berechnet und gespeichert.
